并网电厂涉网设备技术监督检查大纲VIP免费

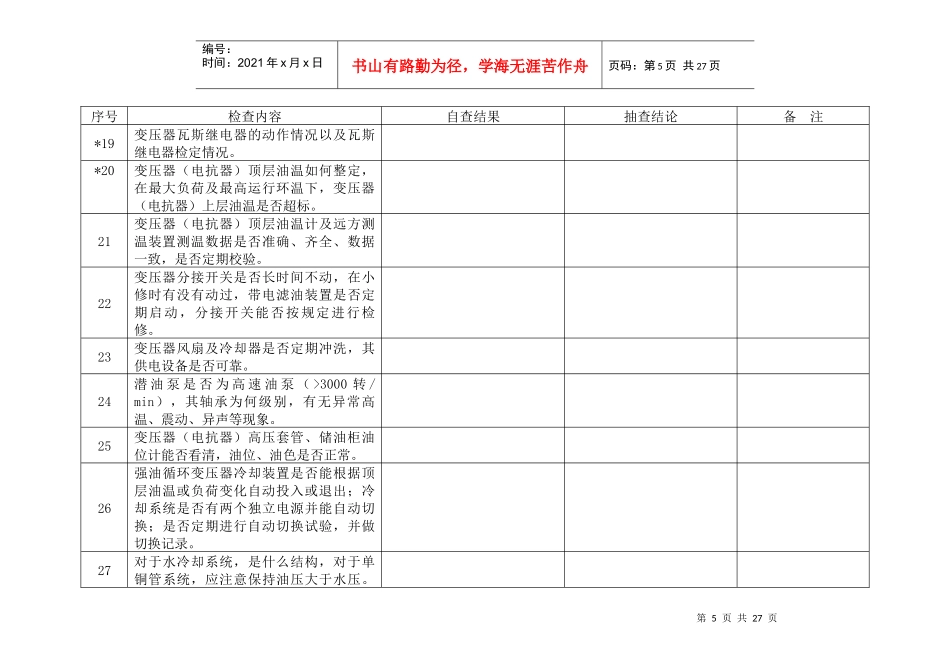

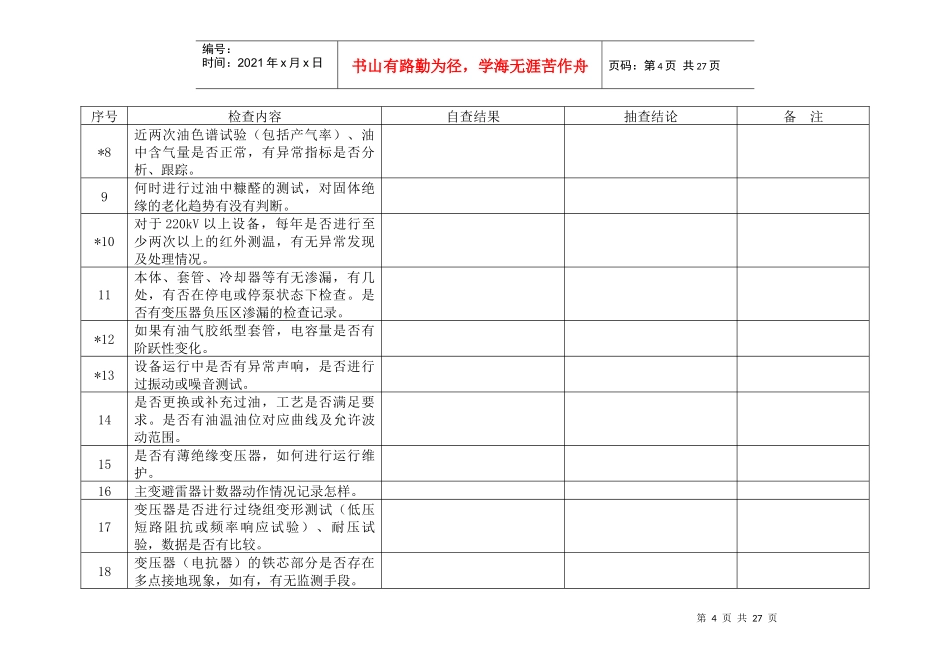

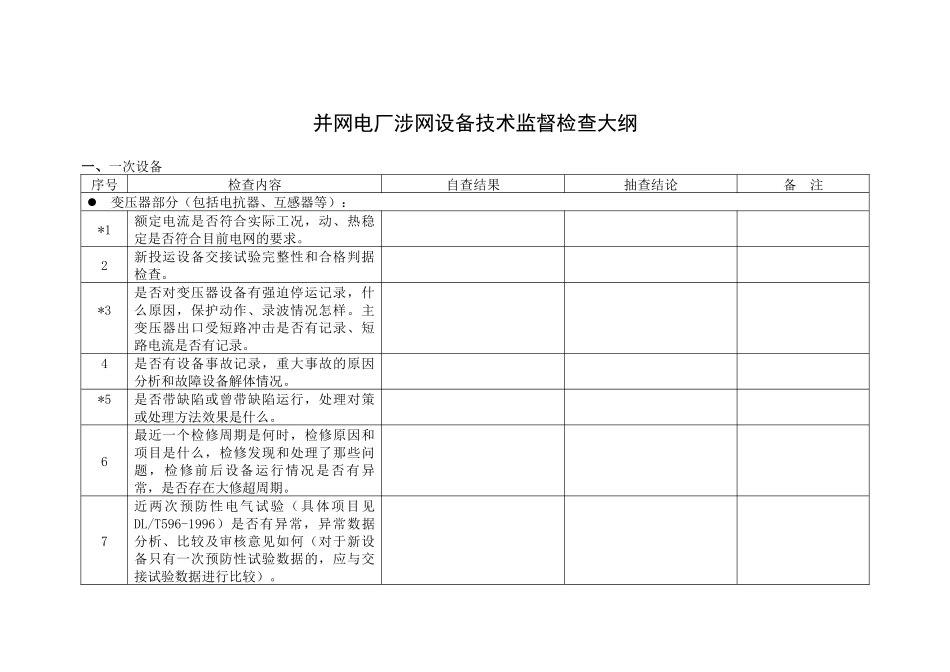

并网电厂涉网设备技术监督检查大纲一、一次设备序号检查内容自查结果抽查结论备注变压器部分（包括电抗器、互感器等）：*1额定电流是否符合实际工况，动、热稳定是否符合目前电网的要求。2新投运设备交接试验完整性和合格判据检查。*3是否对变压器设备有强迫停运记录，什么原因，保护动作、录波情况怎样。主变压器出口受短路冲击是否有记录、短路电流是否有记录。4是否有设备事故记录，重大事故的原因分析和故障设备解体情况。*5是否带缺陷或曾带缺陷运行，处理对策或处理方法效果是什么。6最近一个检修周期是何时，检修原因和项目是什么，检修发现和处理了那些问题，检修前后设备运行情况是否有异常，是否存在大修超周期。7近两次预防性电气试验（具体项目见DL/T596-1996）是否有异常，异常数据分析、比较及审核意见如何（对于新设备只有一次预防性试验数据的，应与交接试验数据进行比较）。第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页序号检查内容自查结果抽查结论备注*8近两次油色谱试验（包括产气率）、油中含气量是否正常，有异常指标是否分析、跟踪。9何时进行过油中糠醛的测试，对固体绝缘的老化趋势有没有判断。*10对于220kV以上设备，每年是否进行至少两次以上的红外测温，有无异常发现及处理情况。11本体、套管、冷却器等有无渗漏，有几处，有否在停电或停泵状态下检查。是否有变压器负压区渗漏的检查记录。*12如果有油气胶纸型套管，电容量是否有阶跃性变化。*13设备运行中是否有异常声响，是否进行过振动或噪音测试。14是否更换或补充过油，工艺是否满足要求。是否有油温油位对应曲线及允许波动范围。15是否有薄绝缘变压器，如何进行运行维护。16主变避雷器计数器动作情况记录怎样。17变压器是否进行过绕组变形测试（低压短路阻抗或频率响应试验）、耐压试验，数据是否有比较。18变压器（电抗器）的铁芯部分是否存在多点接地现象，如有，有无监测手段。第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页序号检查内容自查结果抽查结论备注*19变压器瓦斯继电器的动作情况以及瓦斯继电器检定情况。*20变压器（电抗器）顶层油温如何整定，在最大负荷及最高运行环温下，变压器（电抗器）上层油温是否超标。21变压器（电抗器）顶层油温计及远方测温装置测温数据是否准确、齐全、数据一致，是否定期校验。22变压器分接开关是否长时间不动，在小修时有没有动过，带电滤油装置是否定期启动，分接开关能否按规定进行检修。23变压器风扇及冷却器是否定期冲洗，其供电设备是否可靠。24潜油泵是否为高速油泵（>3000转/min），其轴承为何级别，有无异常高温、震动、异声等现象。25变压器（电抗器）高压套管、储油柜油位计能否看清，油位、油色是否正常。26强油循环变压器冷却装置是否能根据顶层油温或负荷变化自动投入或退出；冷却系统是否有两个独立电源并能自动切换；是否定期进行自动切换试验，并做切换记录。27对于水冷却系统，是什么结构，对于单铜管系统，应注意保持油压大于水压。第6页共27页第5页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共27页序号检查内容自查结果抽查结论备注有无监视措施。28变压器（电抗器）净油器是否正常投入，呼吸器运行及维护是否良好，矽胶筒上部是否漏气。*29变压器（电抗器）是否有事故油坑，是否定期清理，喷淋系统是否定期校验。*30对于日产投运十年以上220kV电压等级以上变压器，是否进行过带电倾向度和油体积电阻率测试。31对于干式电抗器，其表面是否有明显裂纹出现，有严重积污，是否用红外测温对连接处进行过测量，是否有明显的声音异常现象。32各控制箱和二次端子箱等防护措施是否完备（防潮、防污等）。33互感器是否存在渗漏现象或其他缺陷。34CVT是否定期检查二次电压，有否异常。*35CVT中间变压器绕组介损、绝缘电阻、油中微水测量是否满足标准要求36PT是否测量空载电流37电容式电压互感器有无制造厂通过铁磁谐振的试验报告，是否采取有效的防谐振措施发电机部分（包括励磁系统）1交接和预防性试验是...
