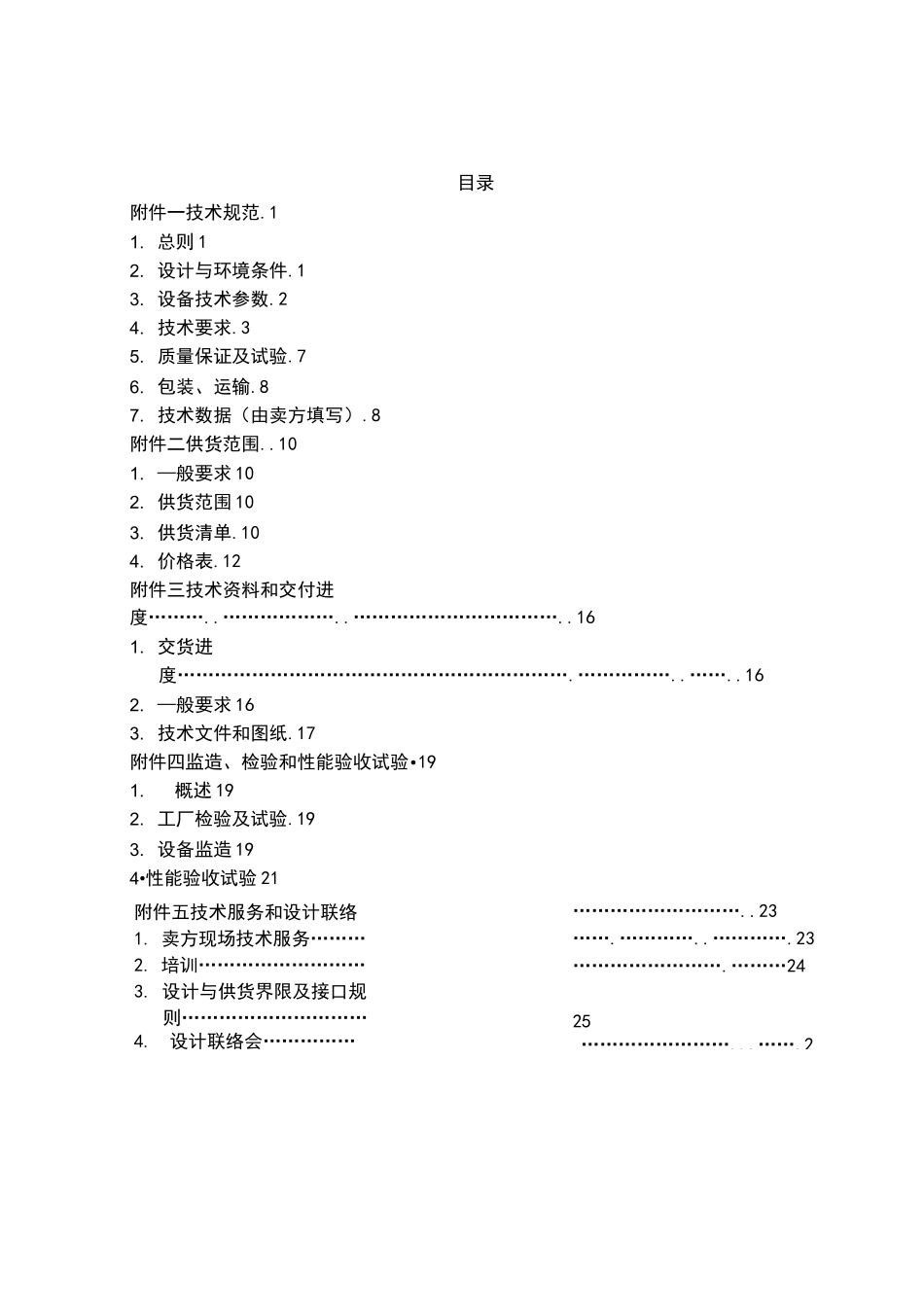

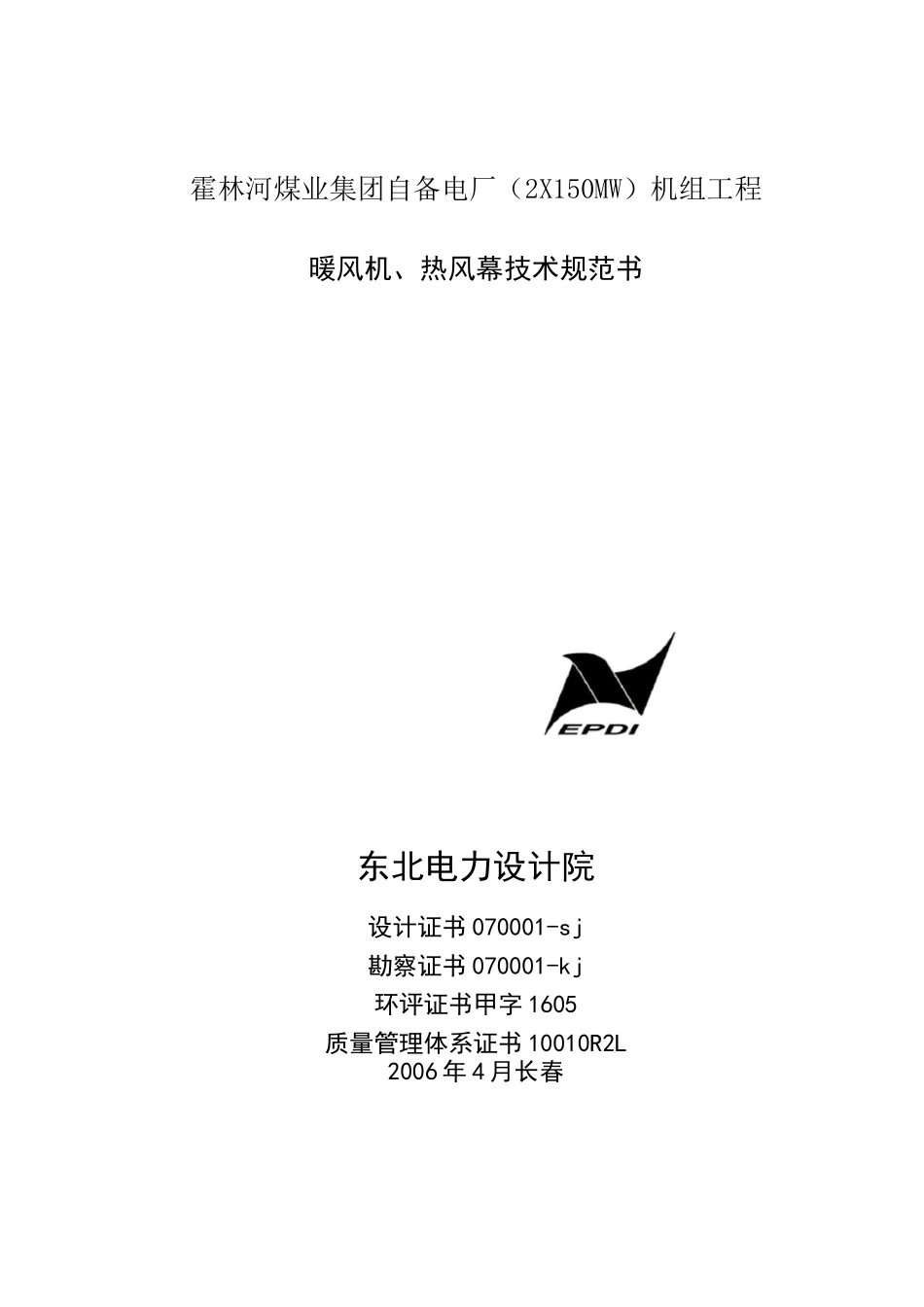

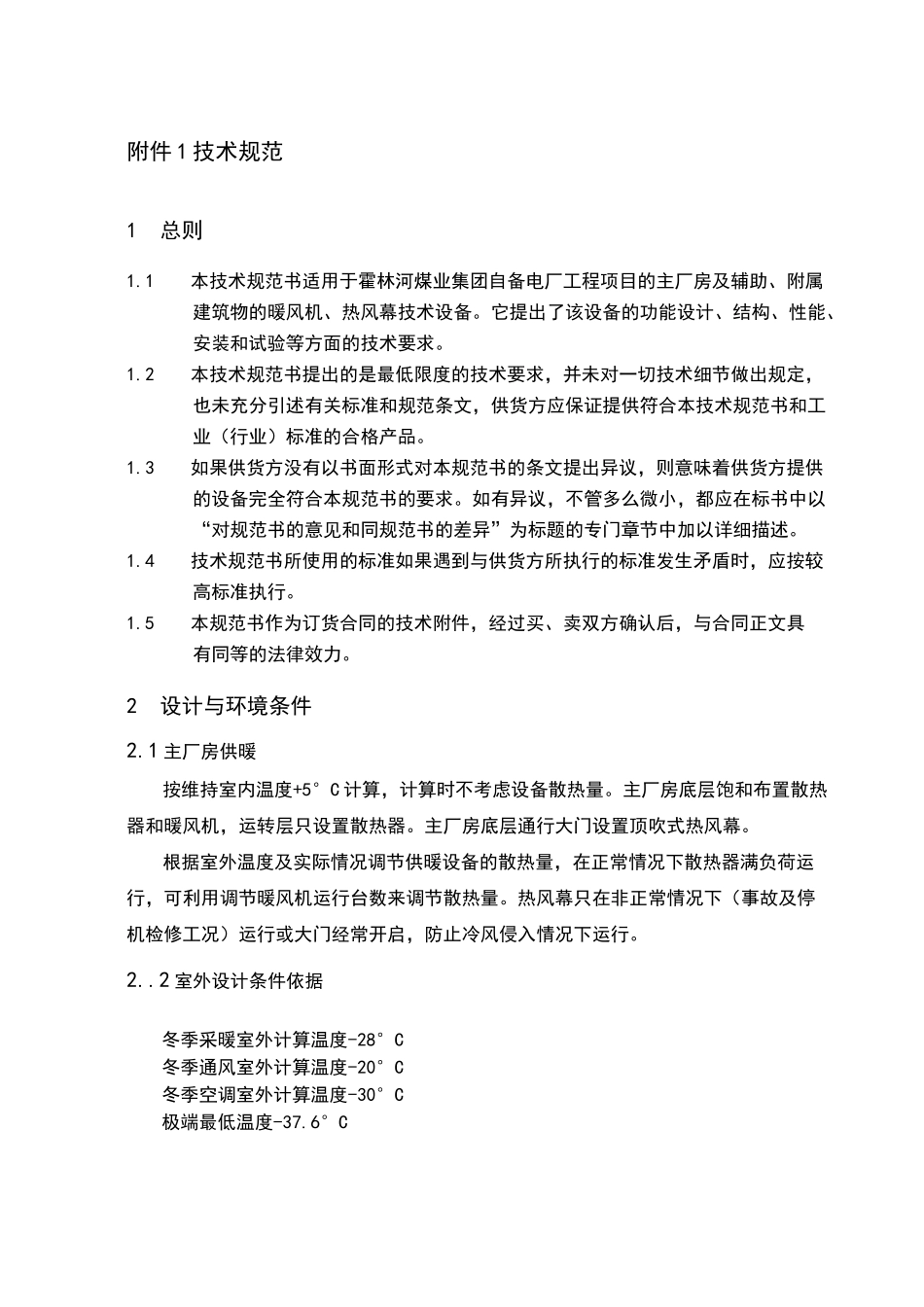

霍林河煤业集团自备电厂（2X150MW）机组工程暖风机、热风幕技术规范书东北电力设计院设计证书070001-sj勘察证书070001-kj环评证书甲字1605质量管理体系证书10010R2L2006年4月长春附件五技术服务和设计联络1.卖方现场技术服务………2.培训………………………3.设计与供货界限及接口规则…………………………4.设计联络会……………………………………..23…….…………..………….23…………………….………2425……………………...…….2目录附件一技术规范.11.总则12.设计与环境条件.13.设备技术参数.24.技术要求.35.质量保证及试验.76.包装、运输.87.技术数据（由卖方填写）.8附件二供货范围..101.—般要求102.供货范围103.供货清单.104.价格表.12附件三技术资料和交付进度………..………………..……………………………..161.交货进度……………………………………………………….……………..……..162.—般要求163.技术文件和图纸.17附件四监造、检验和性能验收试验•191.概述192.工厂检验及试验.193.设备监造194•性能验收试验21附件1技术规范1总则1.1本技术规范书适用于霍林河煤业集团自备电厂工程项目的主厂房及辅助、附属建筑物的暖风机、热风幕技术设备。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范条文，供货方应保证提供符合本技术规范书和工业（行业）标准的合格产品。1.3如果供货方没有以书面形式对本规范书的条文提出异议，则意味着供货方提供的设备完全符合本规范书的要求。如有异议，不管多么微小，都应在标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.4技术规范书所使用的标准如果遇到与供货方所执行的标准发生矛盾时，应按较高标准执行。1.5本规范书作为订货合同的技术附件，经过买、卖双方确认后，与合同正文具有同等的法律效力。2设计与环境条件2.1主厂房供暖按维持室内温度+5°C计算，计算时不考虑设备散热量。主厂房底层饱和布置散热器和暖风机，运转层只设置散热器。主厂房底层通行大门设置顶吹式热风幕。根据室外温度及实际情况调节供暖设备的散热量，在正常情况下散热器满负荷运行，可利用调节暖风机运行台数来调节散热量。热风幕只在非正常情况下（事故及停机检修工况）运行或大门经常开启，防止冷风侵入情况下运行。2..2室外设计条件依据冬季采暖室外计算温度-28°C冬季通风室外计算温度-20°C冬季空调室外计算温度-30°C极端最低温度-37.6°C220d71%3.3m/sSW23%/SSW13%915Pa300cm26°C30.4C25C35.4C62%3.0m/sC20%/SW9%905hP日平均温度低于+5°C的天数最冷月平均相对湿度冬季室外平均风速冬季室外主导风向及频率冬季室外大气压力最大冻土层深度夏季通风室外计算温度夏季空调室外计算温度空气调节日平均温度极端最高温度最热月平均相对湿度夏季室外平均风速夏季室外主导风向及频率夏季室外大气压力年平均温度3设备技术参数3.1暖风机、热风幕安装位置及参数暖风机、热风幕安装的位置和容量如下：序号名称规格单位数量备注1暖风机热媒：0.4MPa饱和蒸汽加热量：106KW风量：7000叶/h电功率：W1.1KW暖风机长度W806mm暖风机高度W830mm暖风机宽度W776mm台21汽机房锅炉房2顶吹热风幕热媒：0.4MPa饱和蒸汽加热量：106KW风量：8000叶/h电功率：W2X1.5KW台13汽机房锅炉房热风幕咼度W1315mm热风幕长度W1735mm4技术要求卖方所提供的暖风机、热风幕是技术上先进、经济上合理、成熟可靠的产品，并且具有较高的灵活性。4.1暖风机、热风幕技术要求4.1.1要尽可能多地采用标准设备或快装设备，以简化安装和维护工作。每台设备都必须是正常从事该设备生产并且发行该类设备的全套产品目录资料的厂商的产品。4.1.2暖风机、热风幕设备和部件的工程设计水平、工艺水平和制作水平应满足本设备在本规范要求的工作条件下，有效、良好地运行而无过度磨损，不需过多的维护。4.1.3每台设备必须配齐它发挥预定作用和性能所需的一切部件、控制器和附件。有关设备的各部件必须匹配，能够达到所要求的性能而不会超过任何部...
