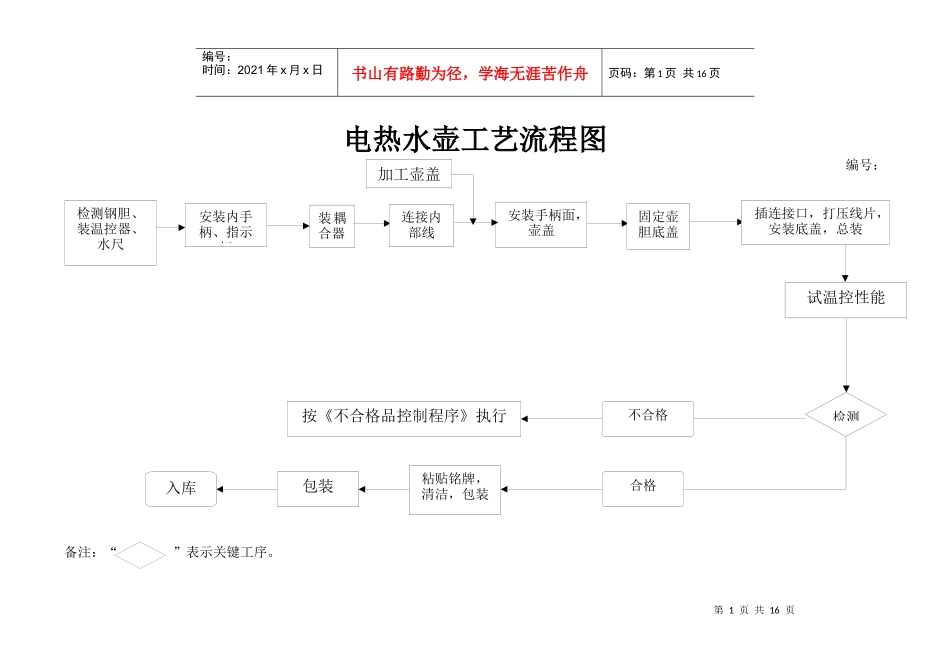

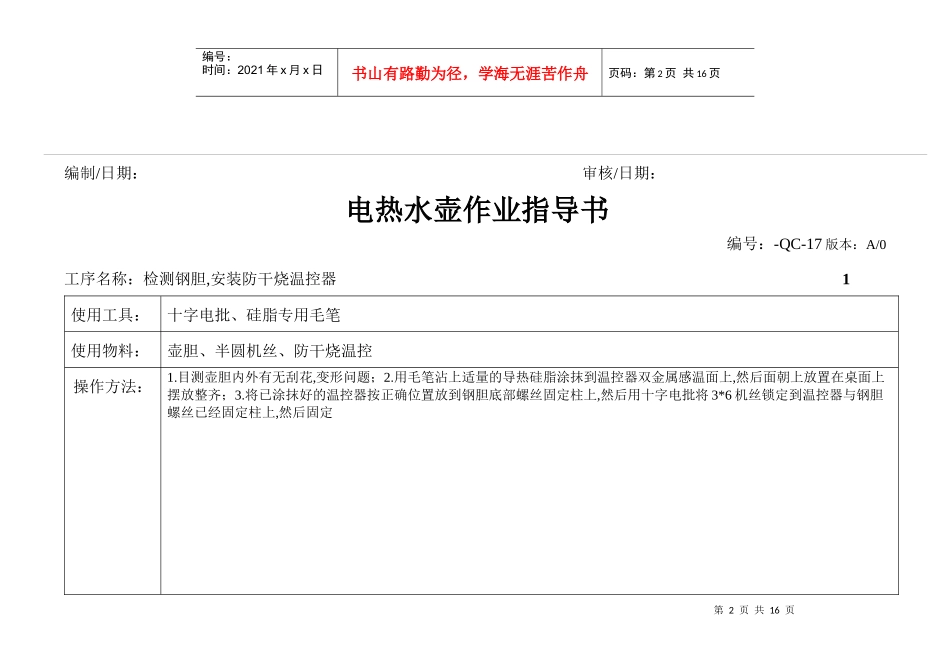

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页电热水壶工艺流程图编号：备注：“”表示关键工序。检测钢胆、装温控器、水尺安装内手柄、指示灯装耦合器加工壶盖试温控性能检测不合格合格连接内部线按《不合格品控制程序》执行包装入库安装手柄面，壶盖固定壶胆底盖插连接口，打压线片，安装底盖，总装粘贴铭牌，清洁，包装第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页编制/日期：审核/日期：电热水壶作业指导书编号：-QC-17版本：A/0工序名称：检测钢胆,安装防干烧温控器1使用工具：十字电批、硅脂专用毛笔使用物料：壶胆、半圆机丝、防干烧温控操作方法：1.目测壶胆内外有无刮花,变形问题；2.用毛笔沾上适量的导热硅脂涂抹到温控器双金属感温面上,然后面朝上放置在桌面上摆放整齐；3.将已涂抹好的温控器按正确位置放到钢胆底部螺丝固定柱上,然后用十字电批将3*6机丝锁定到温控器与钢胆螺丝已经固定柱上,然后固定第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页注意事项：1.钢胆要符合规格；2.温控器固定不能松动,螺丝要打到位置,导热硅脂不能涂抹太多。编制/日期：审核/日期：电热水壶作业指导书编号：-QC-17版本：A/0工序名称：安装内手柄2第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页使用工具：十字电批使用物料：内手柄、半圆机丝操作方法：1.将内手柄按正确位置放到壶胆背面螺丝固定柱上,对好位置；2.然后用十字电批把3*8带垫机丝放置在手柄与钢胆已对好螺丝孔位上,用其锁紧固定。注意事项：1.手柄与钢胆之间配合不能有缝隙,螺丝不能滑牙,打不到位置问题；2.安装前注意手柄是否变形,螺丝规格是否用错。第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页编制/日期：审核/日期：电热水壶作业指导书编号：-QC-17版本：A/0工序名称：连接内部灯线3使用工具：尖嘴钳1把使用物料：灯线、引线操作方法：1.先用尖嘴钳把灯线两端查到发热盘两端插片上,灯线另一根短线与温控器N极插片连接,再将2号长线与温控器L极插片连接即可。第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页注意事项：1.内部连接线的各个端子不能有插错,插断；2.内部灯线排列要顺畅,不能绕在一起；3.灯线规格尺寸市斗符合要求。编制/日期：审核/日期：电热水壶作业指导书编号：-QC-17版本：A/0工序名称：安装指示灯罩,固定壶胆底盖4第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页使用工具：十字电批使用物料：指示灯罩、壶胆底盖、半圆自攻操作方法：1.将灯罩到壶身托侧面灯罩卡位处对准位置,用力压到最佳位置；2.把已经卡好的指示灯罩的底盖放置壶盖底部上方,将指示灯卡到灯罩卡位中心固定；3.再等底盖与壶胆底部扣严并对应螺丝孔位置,放置4*12半元自攻到孔位里面,有是十字电批打紧固定。注意事项：1.灯罩要安装到位；2.壶胆与底盖配合没有缝隙或≦0.5mm3.螺丝要打到位置不能有滑牙,错位或打不紧问题；4.壶胆底部有无变形；底盖有无变形或刮花。编制/日期：审核/日期：第8页共16页第7页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共16页电热水壶作业指导书编号：-QC-17版本：A/0工序名称：加工上耦器5使用工具：十字电批使用物料：蒸汽开关、开关帽、开关支架、半圆自攻操作方法：1.先将开关支架安装到手柄上方与其响应位置,对好螺丝孔位；2.把蒸汽开关装入开关支架卡位；3.然后将3*8不锈钢自攻放入开关支架与手柄和蒸汽开关对应螺丝孔位里面,用十字电批锁紧固定；4.把内部灯线与长引线一端查到蒸汽开关上面插片上,再把开关帽安装到蒸汽开关上的合适位置上即可。第9页共16页第8页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共16页注意事项：1.蒸汽开关和支架必须安装到位,固定开关和支架螺丝必须...
