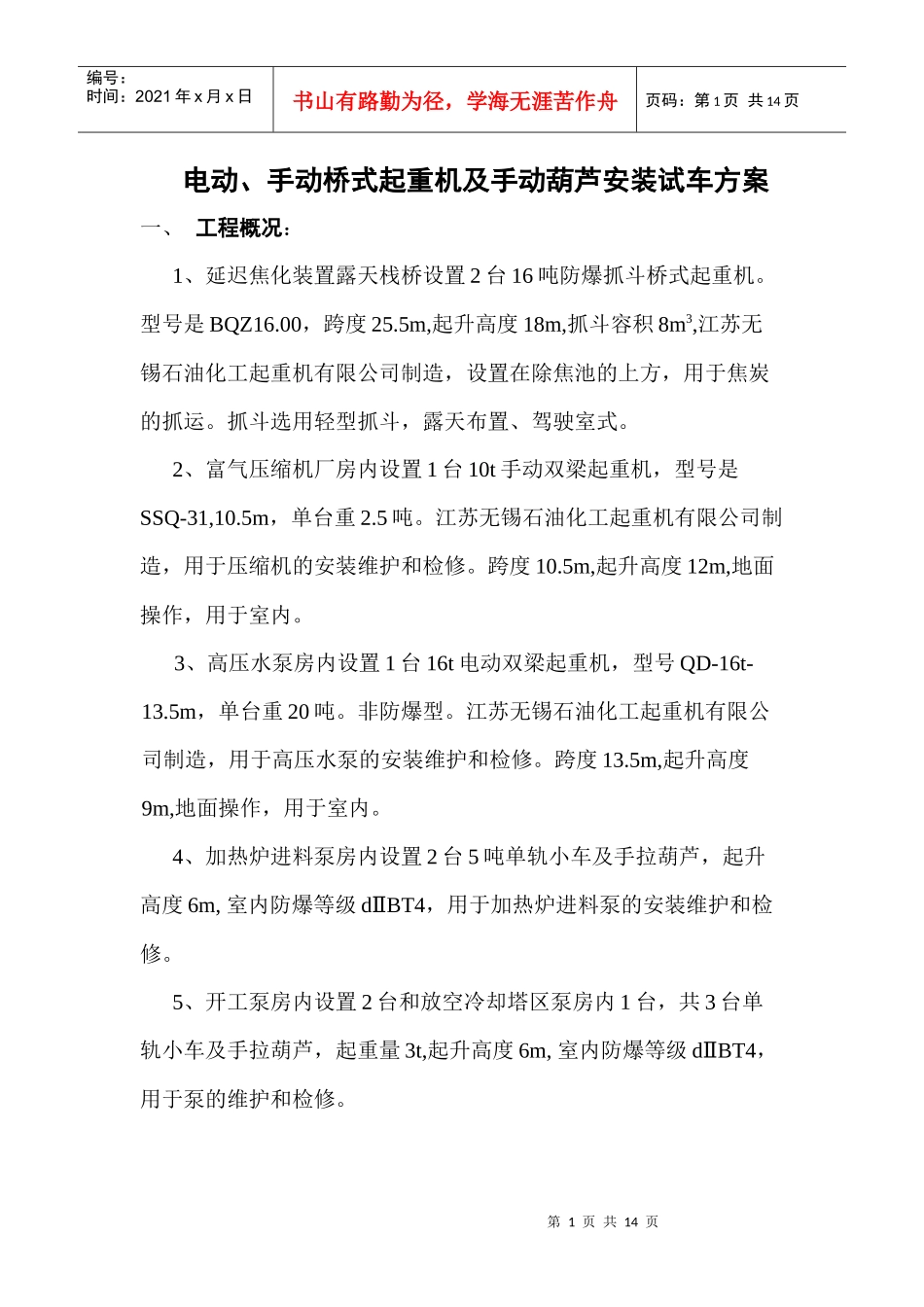

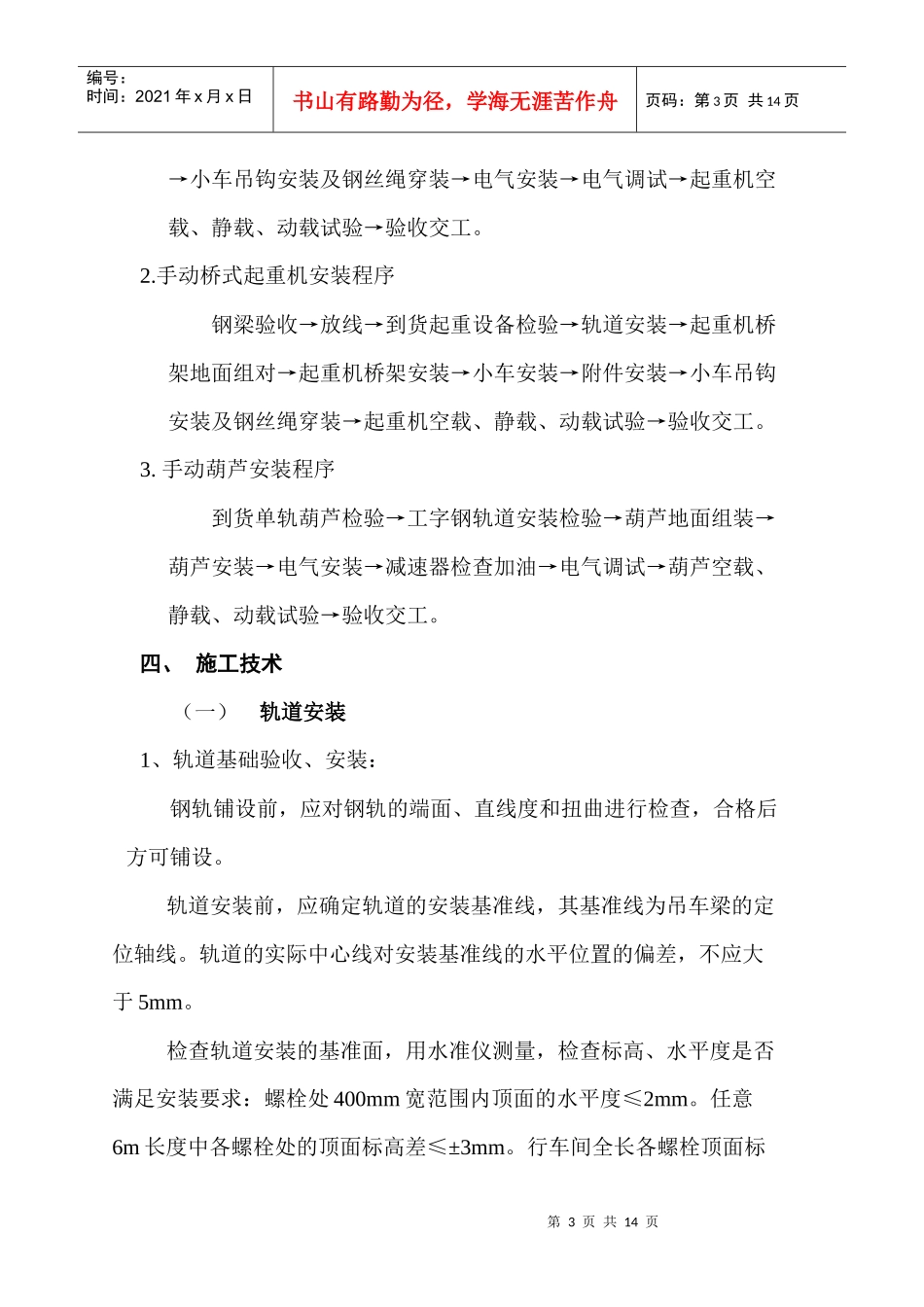

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页电动、手动桥式起重机及手动葫芦安装试车方案一、工程概况：1、延迟焦化装置露天栈桥设置2台16吨防爆抓斗桥式起重机。型号是BQZ16.00，跨度25.5m,起升高度18m,抓斗容积8m3,江苏无锡石油化工起重机有限公司制造，设置在除焦池的上方，用于焦炭的抓运。抓斗选用轻型抓斗，露天布置、驾驶室式。2、富气压缩机厂房内设置1台10t手动双梁起重机，型号是SSQ-31,10.5m，单台重2.5吨。江苏无锡石油化工起重机有限公司制造，用于压缩机的安装维护和检修。跨度10.5m,起升高度12m,地面操作，用于室内。3、高压水泵房内设置1台16t电动双梁起重机，型号QD-16t-13.5m，单台重20吨。非防爆型。江苏无锡石油化工起重机有限公司制造，用于高压水泵的安装维护和检修。跨度13.5m,起升高度9m,地面操作，用于室内。4、加热炉进料泵房内设置2台5吨单轨小车及手拉葫芦，起升高度6m,室内防爆等级dBT4Ⅱ，用于加热炉进料泵的安装维护和检修。5、开工泵房内设置2台和放空冷却塔区泵房内1台，共3台单轨小车及手拉葫芦，起重量3t,起升高度6m,室内防爆等级dBT4Ⅱ，用于泵的维护和检修。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页6、各起重设备的性能参数见下表项目露天栈桥气压机房高压水泵房加热炉进料泵房开工泵房放空冷却塔泵房型号BQZ16.00双梁桥式抓斗型SSQ-31手动双梁桥式QD-16t电动双梁桥式5吨单轨小车及手动葫芦3吨单轨小车及手动葫芦3吨单轨小车及手动葫芦额定起重量16吨10吨16吨5吨3吨3吨起升高度18m12m9m9m9m9m跨度25.5m10.5m13.5m---------------------操作方式驾驶室地面地面地面地面地面轨道型号QU8033kG/m43kG/m36aⅠ36aⅠ36aⅠ防爆等级dⅡBT4dⅡBT4非防爆型室内dⅡBT4室内dⅡBT4室内dⅡBT4单重57.85吨2.5吨21吨0.7吨0.07吨0.07吨数量2台1台1台2台2台1台大车运行距离122.5m18m18m---------------------起升速度39.8m/rin-----------------------------------使用场合户外型室内室内室内室内室内注：起重设备共计9台。二、编制依据：1.中国石油天然气华东勘察设计研究院设计文件2.《起重设备安装工程施工及验收规范》GB50278-19983.制造厂起重机、葫芦设备说明书三、施工程序1.电动桥式起重机安装程序钢梁验收→放线→到货起重设备检验→轨道安装→起重机桥架地面组对→起重机桥架安装→小车安装→司机室及附件安装第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页→小车吊钩安装及钢丝绳穿装→电气安装→电气调试→起重机空载、静载、动载试验→验收交工。2.手动桥式起重机安装程序钢梁验收→放线→到货起重设备检验→轨道安装→起重机桥架地面组对→起重机桥架安装→小车安装→附件安装→小车吊钩安装及钢丝绳穿装→起重机空载、静载、动载试验→验收交工。3.手动葫芦安装程序到货单轨葫芦检验→工字钢轨道安装检验→葫芦地面组装→葫芦安装→电气安装→减速器检查加油→电气调试→葫芦空载、静载、动载试验→验收交工。四、施工技术（一）轨道安装1、轨道基础验收、安装：钢轨铺设前，应对钢轨的端面、直线度和扭曲进行检查，合格后方可铺设。轨道安装前，应确定轨道的安装基准线，其基准线为吊车梁的定位轴线。轨道的实际中心线对安装基准线的水平位置的偏差，不应大于5mm。检查轨道安装的基准面，用水准仪测量，检查标高、水平度是否满足安装要求：螺栓处400mm宽范围内顶面的水平度≤2mm。任意6m长度中各螺栓处的顶面标高差≤±3mm。行车间全长各螺栓顶面标第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页高差≤±5mm。轨道的实际中心线对吊车梁的实际中心的位置偏差不应大10mm；且不大于吊车梁腹板厚度的一半。两列轨距跨距测量时，允许偏差：跨度小于10m时为±3mm。跨度大于10m时，最大不超过为±15mm。2、轨道联结及车档：（1）轨道联结采用夹板联结，接头左、右、上三面偏移≤1mm，间隙，不大于2mm。（2）在安装过程中，两条平行轨道的接头位...
