huawei-01-13--安全典型配置(DOC73页)VIP免费

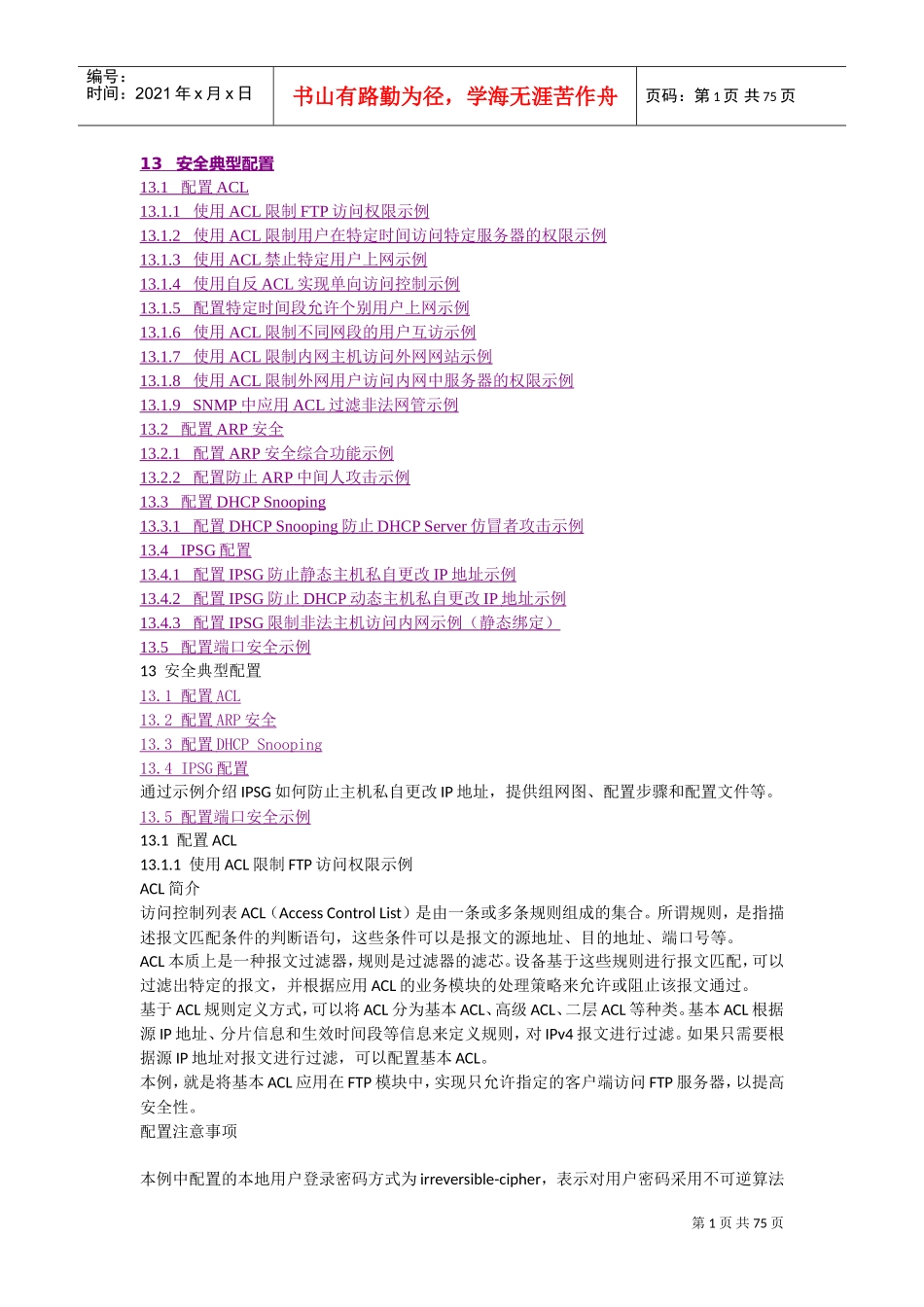

第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共75页13安全典型配置13.1配置ACL13.1.1使用ACL限制FTP访问权限示例13.1.2使用ACL限制用户在特定时间访问特定服务器的权限示例13.1.3使用ACL禁止特定用户上网示例13.1.4使用自反ACL实现单向访问控制示例13.1.5配置特定时间段允许个别用户上网示例13.1.6使用ACL限制不同网段的用户互访示例13.1.7使用ACL限制内网主机访问外网网站示例13.1.8使用ACL限制外网用户访问内网中服务器的权限示例13.1.9SNMP中应用ACL过滤非法网管示例13.2配置ARP安全13.2.1配置ARP安全综合功能示例13.2.2配置防止ARP中间人攻击示例13.3配置DHCPSnooping13.3.1配置DHCPSnooping防止DHCPServer仿冒者攻击示例13.4IPSG配置13.4.1配置IPSG防止静态主机私自更改IP地址示例13.4.2配置IPSG防止DHCP动态主机私自更改IP地址示例13.4.3配置IPSG限制非法主机访问内网示例（静态绑定）13.5配置端口安全示例13安全典型配置13.1配置ACL13.2配置ARP安全13.3配置DHCPSnooping13.4IPSG配置通过示例介绍IPSG如何防止主机私自更改IP地址，提供组网图、配置步骤和配置文件等。13.5配置端口安全示例13.1配置ACL13.1.1使用ACL限制FTP访问权限示例ACL简介访问控制列表ACL（AccessControlList）是由一条或多条规则组成的集合。所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。ACL本质上是一种报文过滤器，规则是过滤器的滤芯。设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。基于ACL规则定义方式，可以将ACL分为基本ACL、高级ACL、二层ACL等种类。基本ACL根据源IP地址、分片信息和生效时间段等信息来定义规则，对IPv4报文进行过滤。如果只需要根据源IP地址对报文进行过滤，可以配置基本ACL。本例，就是将基本ACL应用在FTP模块中，实现只允许指定的客户端访问FTP服务器，以提高安全性。配置注意事项本例中配置的本地用户登录密码方式为irreversible-cipher，表示对用户密码采用不可逆算法第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共75页进行加密，非法用户无法通过解密算法特殊处理后得到明文密码，安全性较高，该方式仅适用于V200R003C00及以后版本。在V200R003C00之前版本上配置本地用户登录密码，仅能采用cipher方式，表示对用户密码采用可逆算法进行加密，非法用户可以通过对应的解密算法解密密文后得到明文密码，安全性较低。本举例适用于S系列交换机所有产品的所有版本。组网需求如图13-1所示，Switch作为FTP服务器，对网络中的不同用户开放不同的访问权限：子网1（172.16.105.0/24）的所有用户在任意时间都可以访问FTP服务器。子网2（172.16.107.0/24）的所有用户只能在某一个时间范围内访问FTP服务器。其他用户不可以访问FTP服务器。已知Switch与各个子网之间路由可达，要求在Switch上进行配置，实现FTP服务器对客户端访问权限的设置。图13-1使用基本ACL限制FTP访问权限组网图操作步骤配置时间段system-view[HUAWEI]sysnameSwitch[Switch]time-rangeftp-accessfrom0:02014/1/1to23:592014/12/31//配置ACL生效时间段，该时间段是一个绝对时间段模式的时间段[Switch]time-rangeftp-access14:00to18:00off-day//配置ACL生效时间段，该时间段是一个周期时间段，ftp-access最终生效的时间范围为以上两个时间段的交集配置基本ACL[Switch]aclnumber2001[Switch-acl-basic-2001]rulepermitsource172.16.105.00.0.0.255//允许172.16.105.0/24网段的所有用户在任意时间都可以访问FTP服务器[Switch-acl-basic-2001]rulepermitsource172.16.107.00.0.0.255time-rangeftp-access//限制172.16.107.0/24网段的所有用户只能在ftp-access时间段定义的时间范围内访问FTP服务器[Switch-acl-basic-2001]ruledenysourceany//限制其他用户不可以访问FTP服务器第3页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共75页[Switch-acl-basic-2001]quit配置FTP基本功能[Switch]ft...
