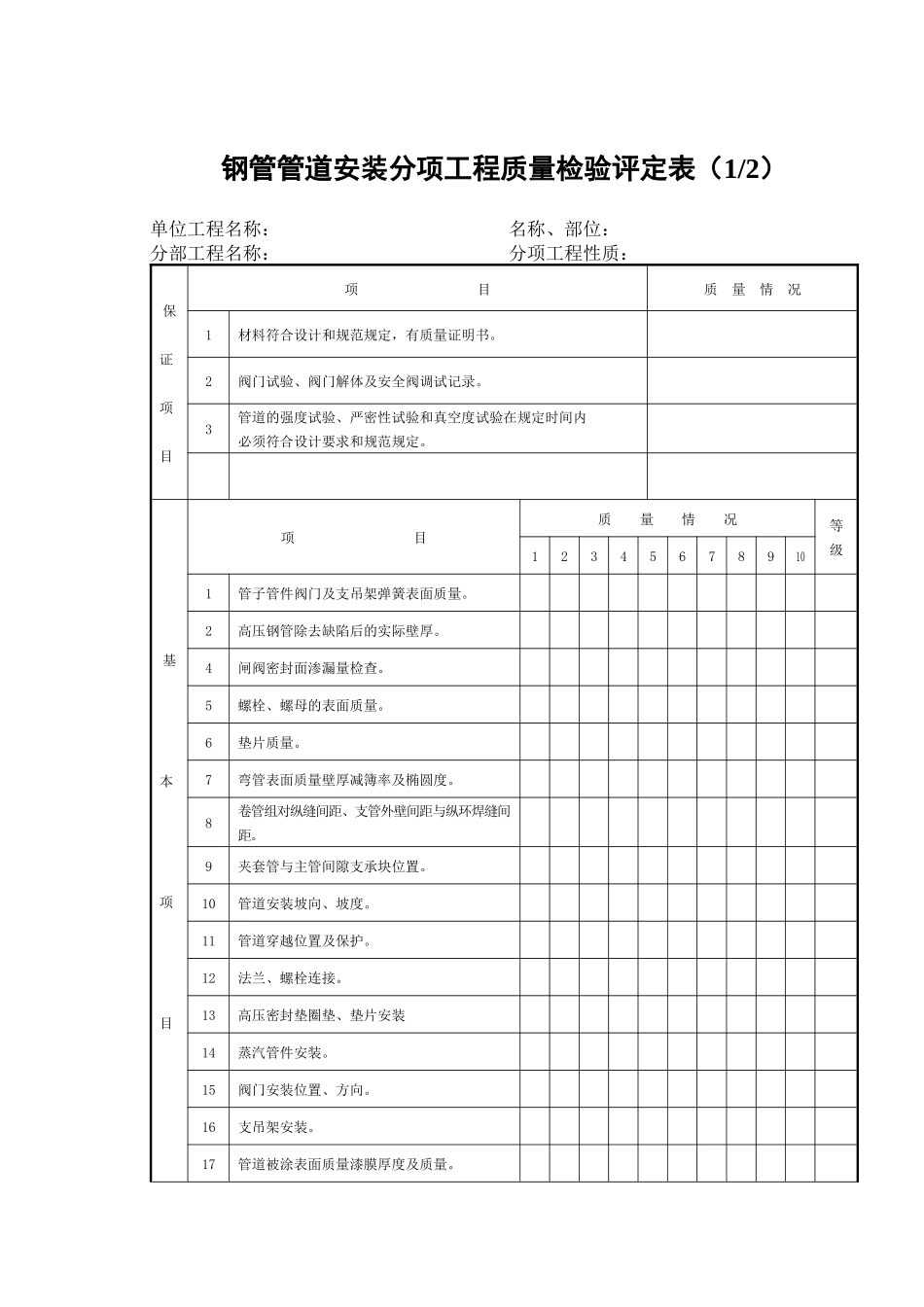

二、工业管道分部工程钢管管道安装分项工程质量检验评定表（1/2）单位工程名称：名称、部位：分部工程名称：分项工程性质：保证项目项目质量情况1材料符合设计和规范规定，有质量证明书。2阀门试验、阀门解体及安全阀调试记录。3管道的强度试验、严密性试验和真空度试验在规定时间内必须符合设计要求和规范规定。基本项目项目质量情况等级123456789101管子管件阀门及支吊架弹簧表面质量。2高压钢管除去缺陷后的实际壁厚。4闸阀密封面渗漏量检查。5螺栓、螺母的表面质量。6垫片质量。7弯管表面质量壁厚减簿率及椭圆度。8卷管组对纵缝间距、支管外壁间距与纵环焊缝间距。9夹套管与主管间隙支承块位置。10管道安装坡向、坡度。11管道穿越位置及保护。12法兰、螺栓连接。13高压密封垫圈垫、垫片安装14蒸汽管件安装。15阀门安装位置、方向。16支吊架安装。17管道被涂表面质量漆膜厚度及质量。18色环工作介质流向的涂漆标证。钢管管道安装分项工程质量检验评定表（2/2）允许偏差项目项目允许偏差（mm）实测偏差（mm）123456789101高压管段自由管段长度±5封闭管段长度±3密封口锥角±0.5°2坐标架空及地沟室内25室外15埋地603标高架空及地沟室内20室外15埋地254水平管道弯曲度Dn≤1002‰最大50Dn＞1003‰最大805立管铅垂度5‰最大306成排管道间距157交叉管道的外壁或绝热层间距208支吊架弹簧工作圈数≤半圈自由状态下弹簧各圈节距≤平均节距10%弹簧两端支承面与弹簧轴线垂直度≤自由高度2%9补偿器N形骨壁长度±10平面扭外曲≤3/M,且≤10波形周长Dn＞1000±6Dn≤1000±4波顶直径±5填料式插管与套管和装配间隙＞2010异径管椭圆度≤各端外径1%且＜511三通支管垂直度≤高度的1%且≤512弯头周长Dn＞1000≤6Dn≤1000≤4端面与中心线垂直度≤外径的1%且≤313夹套管外管与内管同心度＜314卷管平直度≤1/100015弯管内侧波浪度，卷管周长及椭圆度参照标准规定检查保证项目检查项，合格项，基本项目检查项，其中优良项，优良率%结允许偏差项目实测点，其中合格点，合格率%评定等级项目经理：班组长：年月日核定等级质量检查员：年月日认定等级建设（监理）单位意见：代表：年月日有色金属管道安装分项工程质量检验评定表（1/2）单位工程名称：名称、部位：分部工程名称：分项工程性质：保证项目项目质量情况1管子配件材质规格型号的合格证质量证明书及复(校)验报告2阀门试验、阀站解体及安全阀调试记录3忌油的管道部件、附件、垫片和填料等脱脂必须符合设计要求4管道的强度试验、严密性试验和真空度试验在规定时间内必须符合设计要求基本项目项目质量情况等级123456789101管子管件阀门及支吊架弹簧表面质量。2有色金属管的椭圆度局部变形及壁厚均匀度3胀口或翻边管子的抽样试验结果。4阀门传动装置检查。5闸阀密封面渗漏量检查。6螺栓、螺母的表面质量。7法兰、螺栓连接。8管道安装坡向、坡度。9管道穿越位置及保护。10有色金属管表面质量及承插焊接质量。11阀门安装位置、方向。12支吊架安装。有色金属管道安装分项工程质量检验评定表（2/2）允许偏差项目项目允许偏差（mm）实测偏差（mm）123456789101坐标及标高室外埋地25架空及地沟15室内架空10地沟152水平管道纵横向弯曲Dg≤100mm2‰最大30Dg＞100mm3‰最大803立管铅垂度5‰最大304成排管道的间距155交叉管外壁和保温层间距206弯管椭圆度紫铜、铝管9%管铜铝合金管8%铝管10%弯曲角度Dg≤10MPa每米±3最长±10Dg＞10MPa每米±1.5折皱不平度Pg＜10MPa27支吊架工作圈数≤半圈在自由状态下弹簧各圈节距≤平均节距10%弹簧两端支承面与弹簧轴线垂直度≤自由高度2%8补偿器安装N形悬壁长度±10平面扭曲≤3/m且≤10波形周长Dn＞1000±6Dn≤1000±4波顶直径±5填料式插管与套管的装配间距＞209铝管加固圈直径±5拉条间距±1010弯管内侧波浪度≤108≤2≤133≤3≤159--219≤4,≤6≤273--325≤6检查结果保证项目检查项，合格项，基本项目检查项，其中优良项，优良率%允许偏差项目实测点，其中合格点，合格率%评定等级项目经理：班组长：年月日核定等级质量检查员：年月日认定等级建设（监理）单位意见：代表：年月日硬聚氯乙稀管道安装分项工程质量检验评定表...
