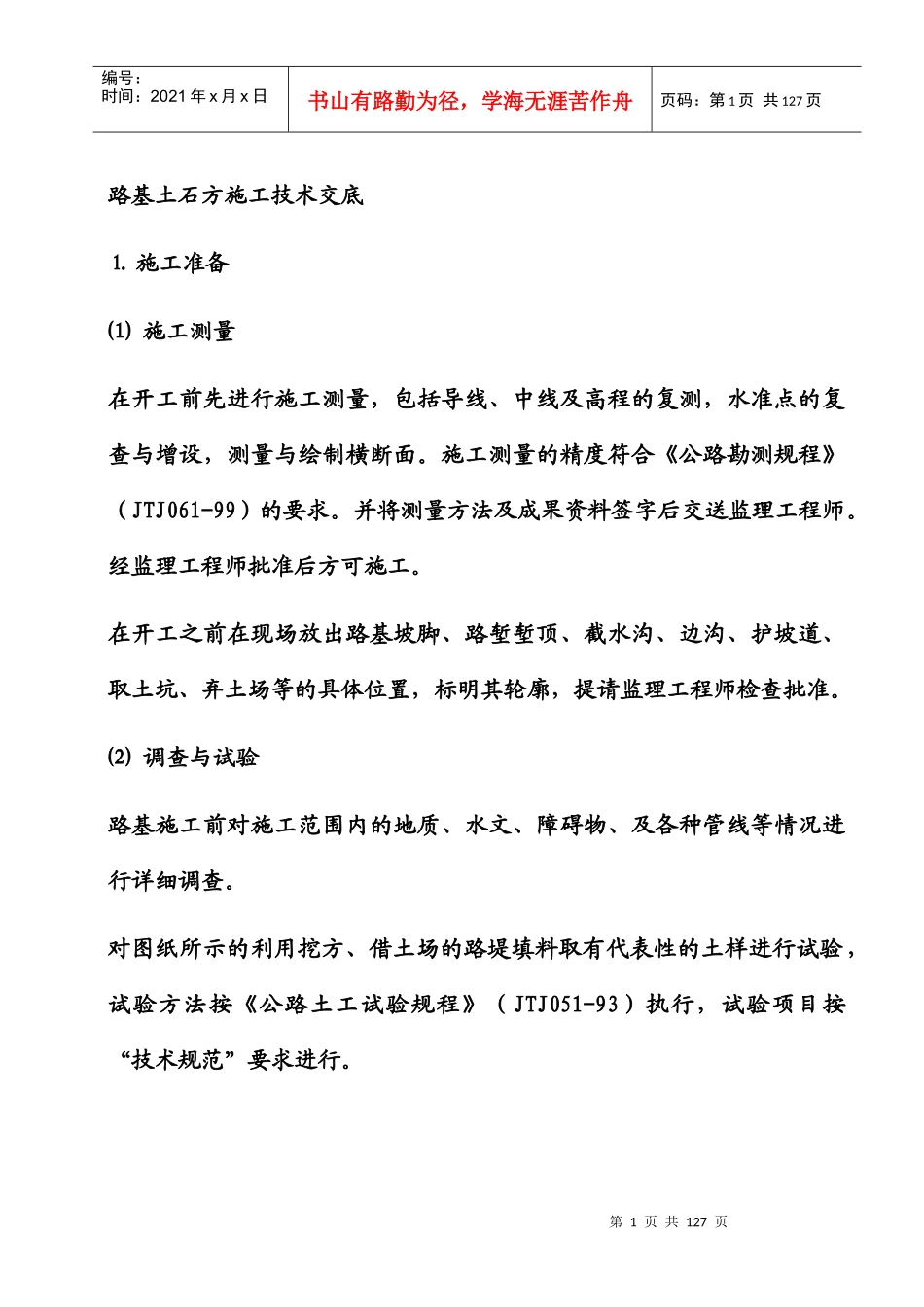

第1页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共127页路基土石方施工技术交底⒈施工准备⑴施工测量在开工前先进行施工测量，包括导线、中线及高程的复测，水准点的复查与增设，测量与绘制横断面。施工测量的精度符合《公路勘测规程》（JTJ061-99）的要求。并将测量方法及成果资料签字后交送监理工程师。经监理工程师批准后方可施工。在开工之前在现场放出路基坡脚、路堑堑顶、截水沟、边沟、护坡道、取土坑、弃土场等的具体位置，标明其轮廓，提请监理工程师检查批准。⑵调查与试验路基施工前对施工范围内的地质、水文、障碍物、及各种管线等情况进行详细调查。对图纸所示的利用挖方、借土场的路堤填料取有代表性的土样进行试验，试验方法按《公路土工试验规程》（JTJ051-93）执行，试验项目按“技术规范”要求进行。第2页共127页第1页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共127页⑶防水、排水施工前做好路基的各种防、排水设施，挖设排水沟，并保持其处于良好的排水状态。⑷清理场地路基工程施工前，清除施工范围内的树木、灌木、原地面以下100-300mm内的草皮、农作物的根系和表土。且堆放在弃土场内或经监理工程师认可地点。场地清理完成后，全面进行填前碾压，使其密实度达到规定的要求。⑸雨季施工雨季施工前，根据现场具体情况确定可进行雨季施工地段，严格按照《公路路基施工技术规范》（JTJO33-95）中雨季施工的有关规定执行，并编制实施性的雨季施工组织计划，提交监理工程师审查批准。雨季填筑路堤时，随挖、随运、随填、随压。每层填土表面筑2-3%的横坡，并在雨前和收工前将铺填的松土碾压密实。⒉路基挖方施工第3页共127页第2页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共127页对于较长的路堑采用纵挖法施工，短而深的路堑采用横挖法施工。路堑开挖以机械施工为主，靠近基床底层表面及边坡部分辅以人工开挖。石方开挖采用小型或松动爆破，岩石边坡采用光面爆破施工。土石方调运近距离采用推土机推运,远距离采用挖掘机、装载机配合自卸汽车运输。1）土方开挖⑴路堑土方开挖施工工艺路堑开挖施工工艺流程见附表5的深挖路堑段施工工艺框图。⑵施工控制①路堑边坡根据测设的边桩位置，当机械开挖至靠近边坡0.3m时，改为人工修坡。不设圬工防护的边坡，每10m边坡范围插杆挂线人工刷坡，有防护地段及时做好防护。②路床当开挖接近路基面标高时，核对土质状况，土质路堑要调查核对基床范围内土质是否满足技术要求，必要时进行补充勘探，检验基床范围地基第4页共127页第3页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共127页允许承载力是否满足设计要求。路床顶面以下30cm的压实度，或路床顶面以下换土超过30cm时，其压实度均不小于95%。按《公路土工试验规程》（JTJ051-93）重型击实法进行检验，如满足设计要求，测设基床表层断面和高程，按每10m间距挂线，人工开挖基床表层，并按规范要求进行整修，同时考虑因压实而产生的下沉量，其值由试验确定；如不满足设计要求，对基床底层进行改良或加固处理后，再分层填筑到设计高程。2）石方开挖⑴开挖原则①石方爆破作业以小型及松动爆破为主，严禁过量爆破。②对坡面2m范围内采用光面爆破和预裂爆破技术。⑵施工工艺流程施爆区管线调查→爆破设计与设计审批→配备专业施爆人员→爆区放样→用机械或人工清除施爆区覆盖层和强风化岩面→放样与布孔→钻孔→爆破器材检查与测验→炮孔检查与废碴清除→装药并安装引爆器材→布置安全岗和撤出施爆区及飞石、强地震波影响区第5页共127页第4页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共127页内的人、畜→起爆→清除瞎炮→解除警戒→测定爆破效果（包括飞石、地震波对施爆区内外构成损伤及损失）→装、运石方与整修边坡→落底至设计高程。①开凿台阶作业面先清除地表杂物和覆盖土层，施作小爆破形成台阶作业面。②布孔根据设计要求放出开挖轮廓线，各炮孔位，予以编号并插木牌逐孔写明孔深、孔径、倾斜角方向及...
