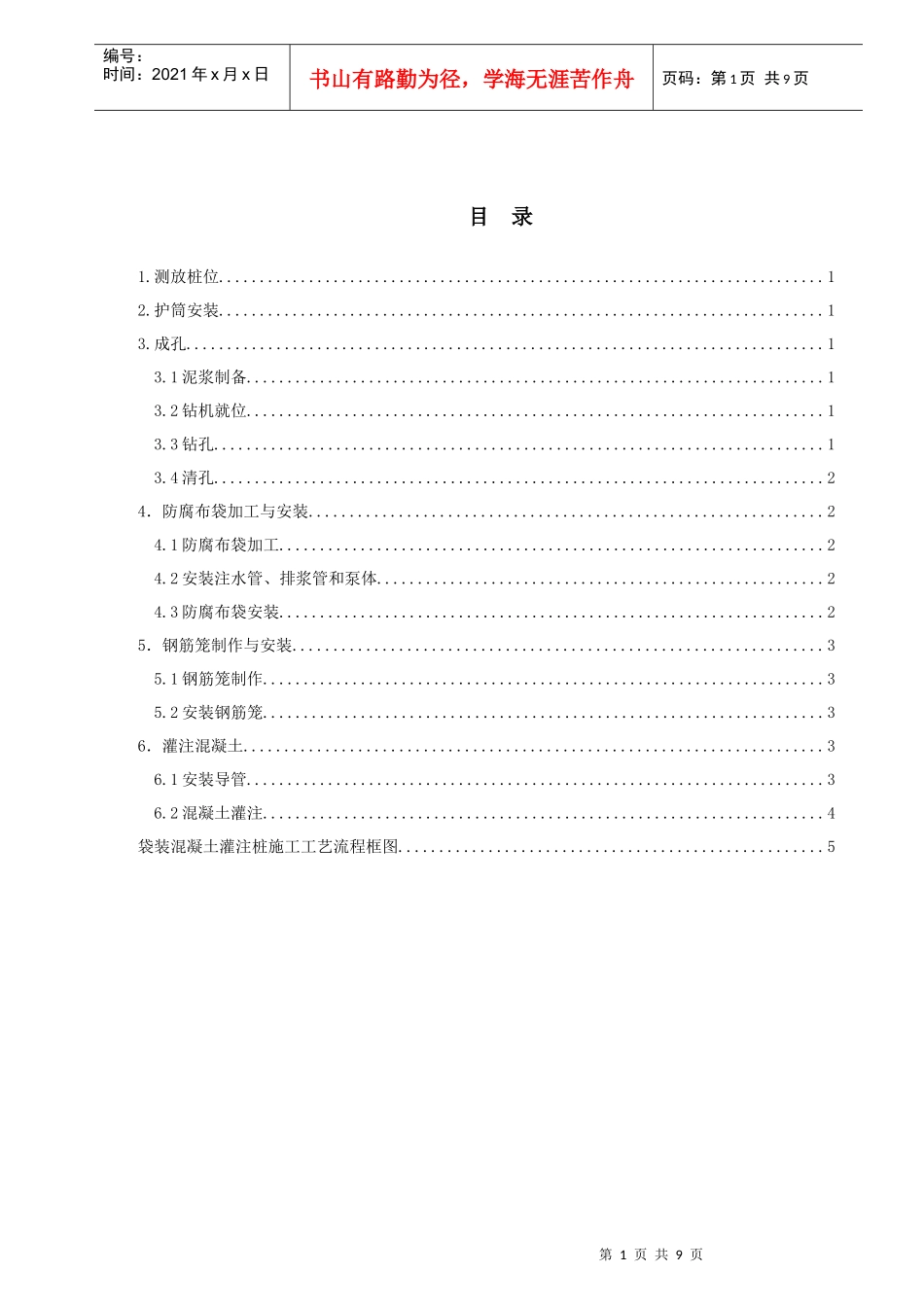

察格高速袋装混凝土灌注桩施工工艺流程中交一公院桥“涵基础防腐蚀技术研究”课题组陕西长嘉建设工程有限责任公司2010年10月第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页目录1.测放桩位..........................................................................12.护筒安装..........................................................................13.成孔..............................................................................13.1泥浆制备.......................................................................13.2钻机就位.......................................................................13.3钻孔...........................................................................13.4清孔...........................................................................24．防腐布袋加工与安装...............................................................24.1防腐布袋加工...................................................................24.2安装注水管、排浆管和泵体.......................................................24.3防腐布袋安装...................................................................25．钢筋笼制作与安装.................................................................35.1钢筋笼制作.....................................................................35.2安装钢筋笼.....................................................................36．灌注混凝土.......................................................................36.1安装导管.......................................................................36.2混凝土灌注.....................................................................4袋装混凝土灌注桩施工工艺流程框图....................................................5第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页袋装混凝土灌注桩施工工艺流程袋装混凝土桩施工工艺流程袋装混凝土桩施工工艺流程:平整场地→施工放点→埋设护筒→复核桩位→钻机就位→钻进→清孔→制作及安装防腐布袋→制作及安装钢筋笼→安装导管→水下灌注混凝土→处理桩头→桩头养护。1.测放桩位①根据桩位平面布置图测放出控制点，利用控制点采用全站仪、水准仪、钢尺测放出桩位。②在桩位点以外做控制点，作为校核桩位的基准点。桩位点用φ25钢筋长度500-800mm进行标识，采用混凝土包裹钢筋，钢筋外露5cm的部位用红油漆标识明显，。③桩位放样经自检、报监理工程师验收合格后，进行下道工序施工。2.护筒安装①护筒采用Q235级10mm的钢板卷制加工，护筒内径按照设计桩径增加10cm加工，钢护筒长度按照设计长度，钢板接缝才用电弧焊焊接严密。②测量并标出护筒的位置和开挖范围，人工开挖至标高，埋入护筒，四周用粘土和现场土料等材料填充夯实。③护筒中心与桩中心同心，且稳固，护筒顶高出泥浆循环出口。④护筒安装前必须检查排浆口、排浆系统安装时的位置、高度及排出方向有利于施工。3.成孔3.1泥浆制备①在桩位旁边合适位置开挖泥浆池、沉淀池，同时连接泥浆循环管道和泥浆泵。②泥浆采用现场孔内水或同水质水制作，制作泥浆采用的材料宜采用粘性较好的粘土制作。③向孔内投入粘土制作泥浆，在孔内充分搅拌，根据地层调整泥浆比重。3.2钻机就位①钻机安装就位，做到底座平整、稳固，必要时对场地采取碾压硬化措施，确保钻机在钻进中不发生倾斜和位移。②钻头中心对准桩位中心，钻机天轮、转盘中心和桩位位于同一铅垂线上。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页③开钻前质检员复核桩位，检查钻头直径及就位，并由监理工程师复核后开钻。3.3钻孔①采用CZF-2000型钻机正循环钻进成孔，反循环工艺清孔。开钻时低速慢进，确保开孔段孔的...
