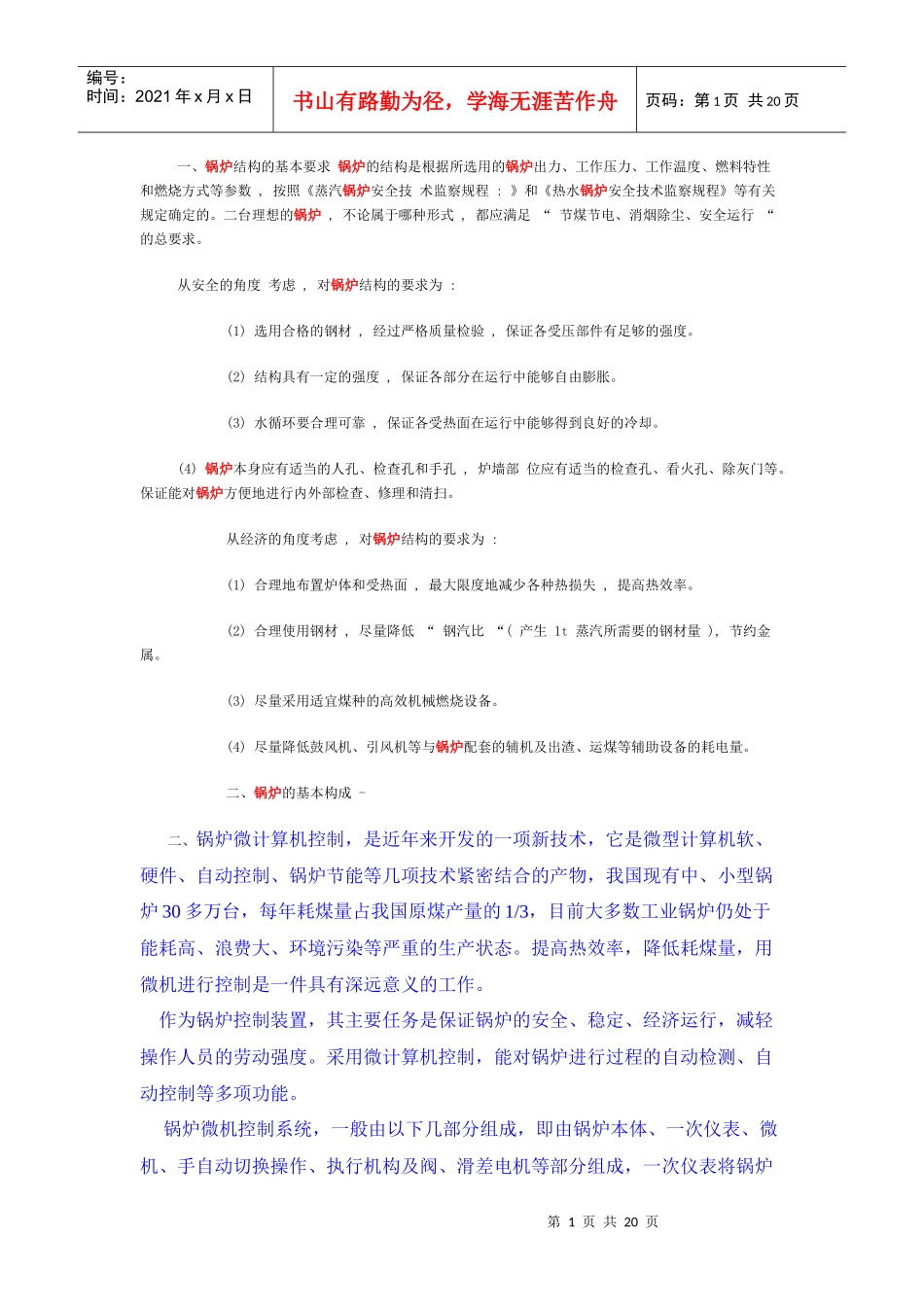

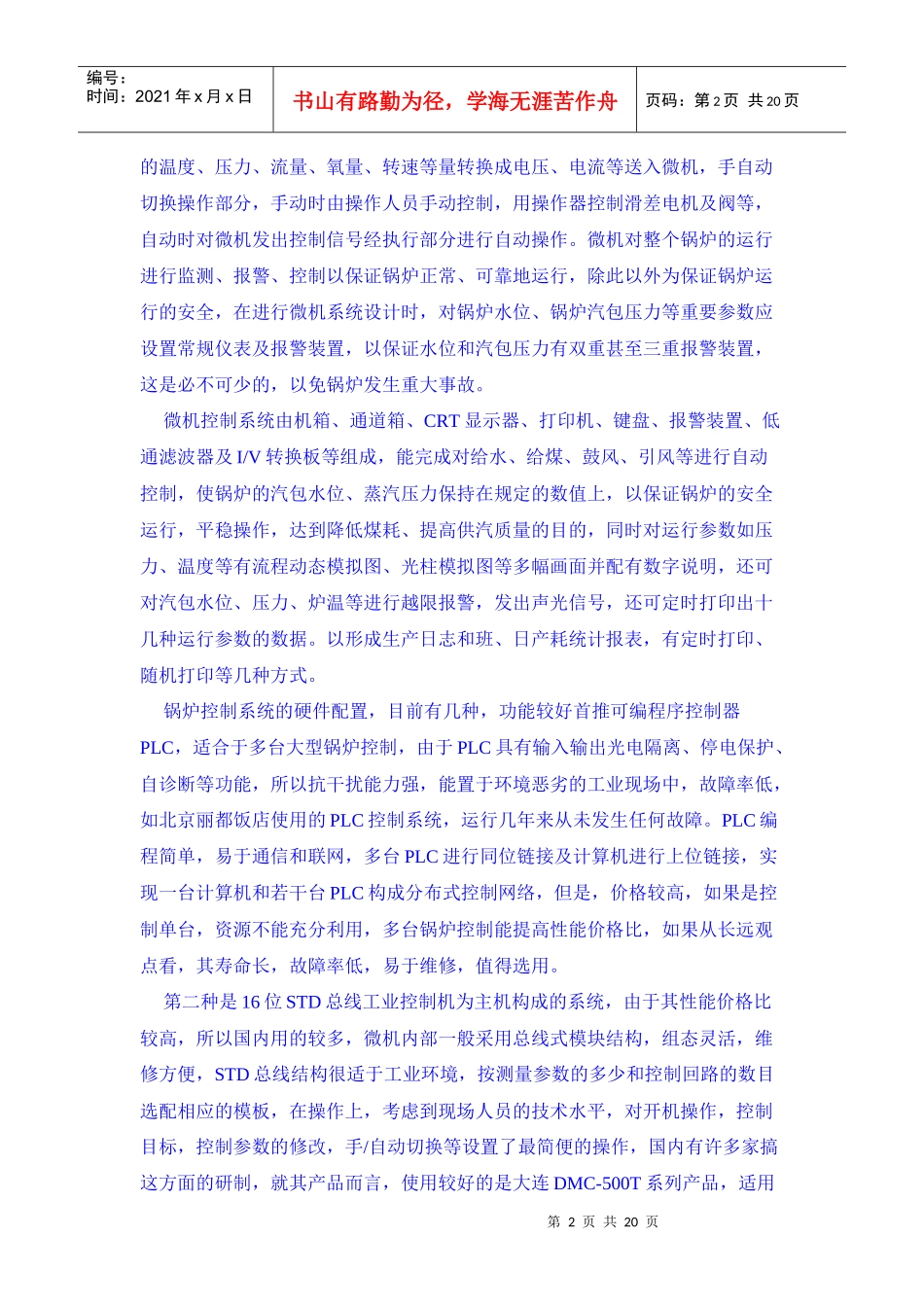

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页一、锅炉结构的基本要求锅炉的结构是根据所选用的锅炉出力、工作压力、工作温度、燃料特性和燃烧方式等参数,按照《蒸汽锅炉安全技术监察规程:》和《热水锅炉安全技术监察规程》等有关规定确定的。二台理想的锅炉,不论属于哪种形式,都应满足“节煤节电、消烟除尘、安全运行“的总要求。从安全的角度考虑,对锅炉结构的要求为:(1)选用合格的钢材,经过严格质量检验,保证各受压部件有足够的强度。(2)结构具有一定的强度,保证各部分在运行中能够自由膨胀。(3)水循环要合理可靠,保证各受热面在运行中能够得到良好的冷却。(4)锅炉本身应有适当的人孔、检查孔和手孔,炉墙部位应有适当的检查孔、看火孔、除灰门等。保证能对锅炉方便地进行内外部检查、修理和清扫。从经济的角度考虑,对锅炉结构的要求为:(1)合理地布置炉体和受热面,最大限度地减少各种热损失,提高热效率。(2)合理使用钢材,尽量降低“钢汽比“(产生1t蒸汽所需要的钢材量),节约金属。(3)尽量采用适宜煤种的高效机械燃烧设备。(4)尽量降低鼓风机、引风机等与锅炉配套的辅机及出渣、运煤等辅助设备的耗电量。二、锅炉的基本构成-二、锅炉微计算机控制，是近年来开发的一项新技术，它是微型计算机软、硬件、自动控制、锅炉节能等几项技术紧密结合的产物，我国现有中、小型锅炉30多万台，每年耗煤量占我国原煤产量的1/3，目前大多数工业锅炉仍处于能耗高、浪费大、环境污染等严重的生产状态。提高热效率，降低耗煤量，用微机进行控制是一件具有深远意义的工作。作为锅炉控制装置，其主要任务是保证锅炉的安全、稳定、经济运行，减轻操作人员的劳动强度。采用微计算机控制，能对锅炉进行过程的自动检测、自动控制等多项功能。锅炉微机控制系统，一般由以下几部分组成，即由锅炉本体、一次仪表、微机、手自动切换操作、执行机构及阀、滑差电机等部分组成，一次仪表将锅炉第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页的温度、压力、流量、氧量、转速等量转换成电压、电流等送入微机，手自动切换操作部分，手动时由操作人员手动控制，用操作器控制滑差电机及阀等，自动时对微机发出控制信号经执行部分进行自动操作。微机对整个锅炉的运行进行监测、报警、控制以保证锅炉正常、可靠地运行，除此以外为保证锅炉运行的安全，在进行微机系统设计时，对锅炉水位、锅炉汽包压力等重要参数应设置常规仪表及报警装置，以保证水位和汽包压力有双重甚至三重报警装置，这是必不可少的，以免锅炉发生重大事故。微机控制系统由机箱、通道箱、CRT显示器、打印机、键盘、报警装置、低通滤波器及I/V转换板等组成，能完成对给水、给煤、鼓风、引风等进行自动控制，使锅炉的汽包水位、蒸汽压力保持在规定的数值上，以保证锅炉的安全运行，平稳操作，达到降低煤耗、提高供汽质量的目的，同时对运行参数如压力、温度等有流程动态模拟图、光柱模拟图等多幅画面并配有数字说明，还可对汽包水位、压力、炉温等进行越限报警，发出声光信号，还可定时打印出十几种运行参数的数据。以形成生产日志和班、日产耗统计报表，有定时打印、随机打印等几种方式。锅炉控制系统的硬件配置，目前有几种，功能较好首推可编程序控制器PLC，适合于多台大型锅炉控制，由于PLC具有输入输出光电隔离、停电保护、自诊断等功能，所以抗干扰能力强，能置于环境恶劣的工业现场中，故障率低，如北京丽都饭店使用的PLC控制系统，运行几年来从未发生任何故障。PLC编程简单，易于通信和联网，多台PLC进行同位链接及计算机进行上位链接，实现一台计算机和若干台PLC构成分布式控制网络，但是，价格较高，如果是控制单台，资源不能充分利用，多台锅炉控制能提高性能价格比，如果从长远观点看，其寿命长，故障率低，易于维修，值得选用。第二种是16位STD总线工业控制机为主机构成的系统，由于其性能价格比较高，所以国内用的较多，微机内部一般采用总线式模块结构，组态灵活，维修方便，STD总线结构很适于工业环境，按测量参数的多少和控制回路的数目选...
