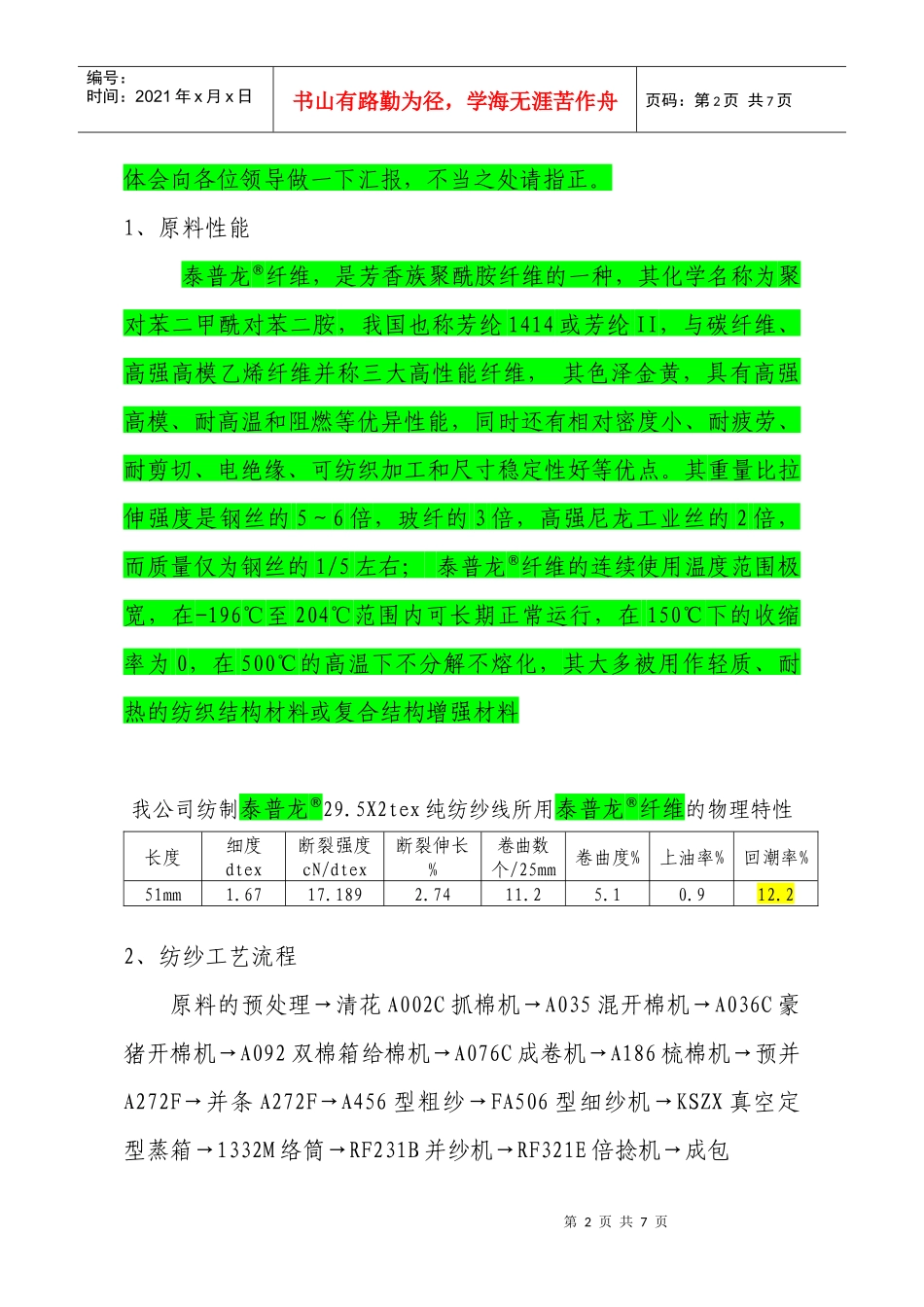

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页泰普龙®纤维纺纱生产实践烟台金源纺织科技有限公司烟台金源纺织科技有限公司现有纱锭40704枚，线锭810枚，气流纺768头，喷气织布机154台，年销售收入1.2亿元。企业狠抓内部管理，大力实施技术改造，增加研发投入，扩大生产能力，使产品质量和产量都有了新的提高，棉纱一等以上品率达到100%，坯布入库一等品率达到99.5%，出口产品一等品率达到95%。公司具有较强的管理优势、技术装备优势、人才优势和产品优势，形成研创、开发、生产、销售为一体的运营管理模式，取得了良好的经济效益。多年来公司先后荣获烟台市技术开发中心、烟台市双文明企业、山东省安全生产标准化单位、山东省质量管理先进单位等称号，先后通过了ISO9000质量管理体系认证和OCIA有机棉国际认证。近年来公司加大新产品开发力度，先后有40余项新产品通过了省级鉴定，其中芳纶精梳棉AB系列纱线获得烟台市科技进步奖。2011年公司被列入烟台市“8515”工程100家成长性企业之一。烟台金源纺织科技有限公司作为泰美达®和泰普龙®纤维纺纱产业链合作单位，得到了烟台泰和新材料股份有限公司的大力支持，在泰普龙®纤维可纺性改进和纺纱工艺研发方面，经过双方技术人员的共同努力取得了实质性有效突破，使泰普龙®纤维满足了大批量纯纺纱的质量要求，下面我把泰普龙®纤维纺纱生产过程中实践第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页体会向各位领导做一下汇报，不当之处请指正。1、原料性能泰普龙®纤维，是芳香族聚酰胺纤维的一种，其化学名称为聚对苯二甲酰对苯二胺，我国也称芳纶1414或芳纶II，与碳纤维、高强高模乙烯纤维并称三大高性能纤维，其色泽金黄，具有高强高模、耐高温和阻燃等优异性能，同时还有相对密度小、耐疲劳、耐剪切、电绝缘、可纺织加工和尺寸稳定性好等优点。其重量比拉伸强度是钢丝的5～6倍，玻纤的3倍，高强尼龙工业丝的2倍，而质量仅为钢丝的1/5左右；泰普龙®纤维的连续使用温度范围极宽，在-196℃至204℃范围内可长期正常运行，在150℃下的收缩率为0，在500℃的高温下不分解不熔化，其大多被用作轻质、耐热的纺织结构材料或复合结构增强材料我公司纺制泰普龙®29.5X2tex纯纺纱线所用泰普龙®纤维的物理特性长度细度dtex断裂强度cN/dtex断裂伸长%卷曲数个/25mm卷曲度%上油率%回潮率%51mm1.6717.1892.7411.25.10.912.22、纺纱工艺流程原料的预处理→清花A002C抓棉机→A035混开棉机→A036C豪猪开棉机→A092双棉箱给棉机→A076C成卷机→A186梳棉机→预并A272F→并条A272F→A456型粗纱→FA506型细纱机→KSZX真空定型蒸箱→1332M络筒→RF231B并纱机→RF321E倍捻机→成包第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页3、主要工序工艺参数和技术措施3.1开清棉工序泰普龙®纤维无杂质，纤维长度长，容易产生静电，在开清棉工序采用了“短流程、低速度、多松少打、少落”的工艺原则，主要以开松为主，以减少返花现象和避免纤维受损伤而造成棉结过多，多采用梳针打手，A035采用平行打手，减少打击力度；A036封闭一组尘棒，减少落物。适度控制各个打手速度和隔距，减少打击强度和次数，做到低速、多梳少打，大隔距、薄喂少落。以此来减轻对纤维的损伤和扭结，减少棉结的产生。同时加大罗拉的压力，且采用棉箱加湿和棉卷中夹粗纱方法防粘卷。（工艺参数如下）干定量g/mA076E型主要速度r/min打手-尘棒隔距mm棉卷罗拉风扇综合打手入口出口310111300115013123.2梳棉工序本工序重点解决的是梳理问题，实现单纤维化，尽量减少纤维的损伤。采用200mm弦长的网眼小漏底，减少落棉。掌握“大隔距、轻定量、慢车速、大速比”工艺原则，锡林选用AC2515*1660针布，道夫选用AD4532*2090针布，盖板选用MCZ18针布，这样可便于抓取纤维，容易转移，避免反复揉搓，产生棉结；芳纶1414纤维长度长，强力高，因此将给棉板抬高5mm，增加工作面长度。增大给棉板与刺辊的隔距，同时增大锡林与盖板的隔距，控制纤维的梳理，减少纤维的损伤...
