发酵车间安装电蒸汽发生器的QC报告VIP免费

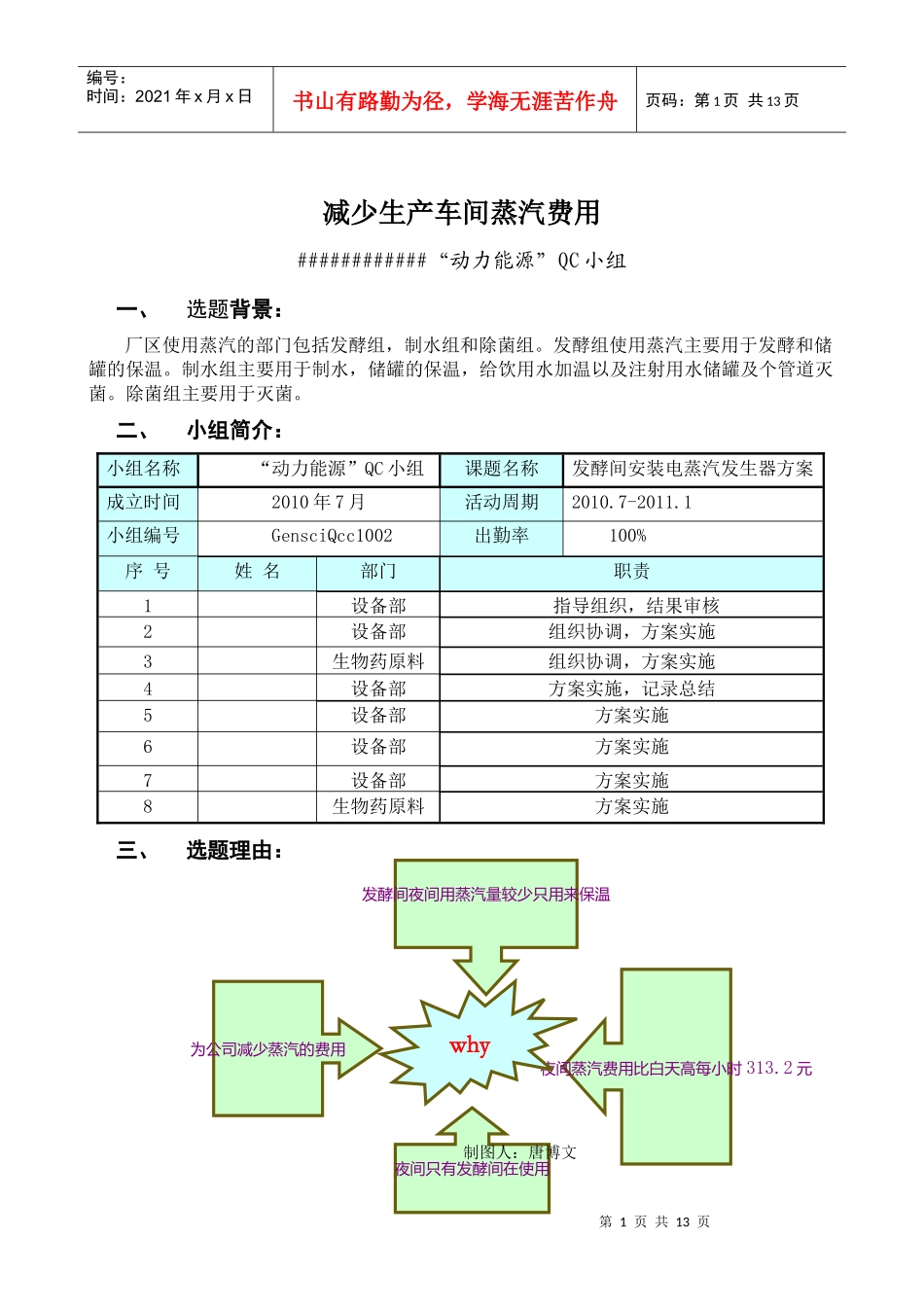

第1页共13页为公司减少蒸汽的费用夜间蒸汽费用比白天高每小时313.2元夜间只有发酵间在使用发酵间夜间用蒸汽量较少只用来保温why编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页减少生产车间蒸汽费用############“动力能源”QC小组一、选题背景：厂区使用蒸汽的部门包括发酵组，制水组和除菌组。发酵组使用蒸汽主要用于发酵和储罐的保温。制水组主要用于制水，储罐的保温，给饮用水加温以及注射用水储罐及个管道灭菌。除菌组主要用于灭菌。二、小组简介：小组名称“动力能源”QC小组课题名称发酵间安装电蒸汽发生器方案成立时间2010年7月活动周期2010.7-2011.1小组编号GensciQcc1002出勤率100%序号姓名部门职责1设备部指导组织，结果审核2设备部组织协调，方案实施3生物药原料组织协调，方案实施4设备部方案实施，记录总结5设备部方案实施6设备部方案实施7设备部方案实施8生物药原料方案实施三、选题理由：制图人：唐博文第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页四、现状调查：4.2发酵夜间蒸汽费用占总用汽费用的比例：小时耗量（T/hr）正常用汽hr计划外用汽管网维护时（hr）费用（元）2310029254855.830170053244月蒸汽费用（元）发酵夜间蒸汽费用（元）比率108100.85324449.2%制图人：唐博文目前热力公司锅炉很不稳定，经常发生故障，导致发酵生产不能按计划进行。每报废一罐产品，预计损失成本￥￥￥元。人维护管路费用料没有节约意识夜间蒸汽费用增加操作经验不足供大于求夜间增加夜间蒸汽成本外用蒸汽供给不稳定蒸汽循环管道输送管道受天气影响费用设计外在因素第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页制图人：唐博文五、制定方针对策5.1发酵保温阶段自产蒸汽代替热力公司的蒸汽5.1.1基本思路：用电蒸汽发生器取代夜间热力公司的蒸汽。由于夜间只有发酵用汽，使用量很小，选用电蒸汽发生器所产生的费用和现在的蒸汽费用应该有很大差额。5.1.2设备安装位置如下图第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页灭菌时蒸汽使用量较大，使用热力公司的蒸汽。保温过程和取样阀、轴封等灭菌使用蒸汽量很小，可以使用自产蒸汽。5.1.3前提调查：①每次发酵上罐后，大约16：00以后开始进行37℃恒温运行状态。现有热力公司供应蒸汽压力大约为0.2～0.6MPa,设备自动加热气动阀门打开蒸汽进入换热器，因为压力变化大关系，压力高时蒸汽流入量偏多，虽然增加了0.25MPa减压阀门，但依然有温升过快的现象，为保证37℃稳定，设备进行了冷却步骤。也就是跟进的冷却水补入降温循环。经计算得出实际使用压力0.25MPa/DN25管、阀，通过蒸汽总量大约为每小时60t左右。因罐体是保温状态，并且设备运行产热，以及生物产热等，使用蒸汽为间歇方式，进气加温动作最长约为0.5分钟，间歇约为5分钟为一个动作步骤，每小时进气时间总和不大于6分钟。实际蒸汽量使用仅约为10t以下。②罐体灭菌管路灭菌所需蒸汽温度为121°2、制水间有一台全自动电热蒸汽发生器，可以作为实验用机型号额定电功率电压额定工作压力DZFZ48-0.448KW380V0.4MPa第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页饱和蒸汽温度额定蒸发量正常水量介质152℃64kg/hr28L纯化水3、风险分析：3.1蒸汽发生器能力不够通过空白实验，确定全自动蒸汽发生器的能力。3.2设备突发故障时，无法保障生产的顺利进行。新购买的蒸汽发生发生器和制水间的蒸汽发生器并联，突发故障时可以临时代替使用，保障生产顺利进行。3.3临时实验时要求进行灭菌需要进行实验时，各个部门（实验部门、生产部门、设备动力部）提前联络沟通，由设备动力部负责和热力公司协商临时使用蒸汽。4.GH实验计划4.1实验目的：■确定自产蒸汽是否能满足生产的需要。对比以前保温过程中发酵罐的温度变化情况，分析自产蒸汽对生产过程的影响。■确定全自动蒸汽发生器的功率第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径...
