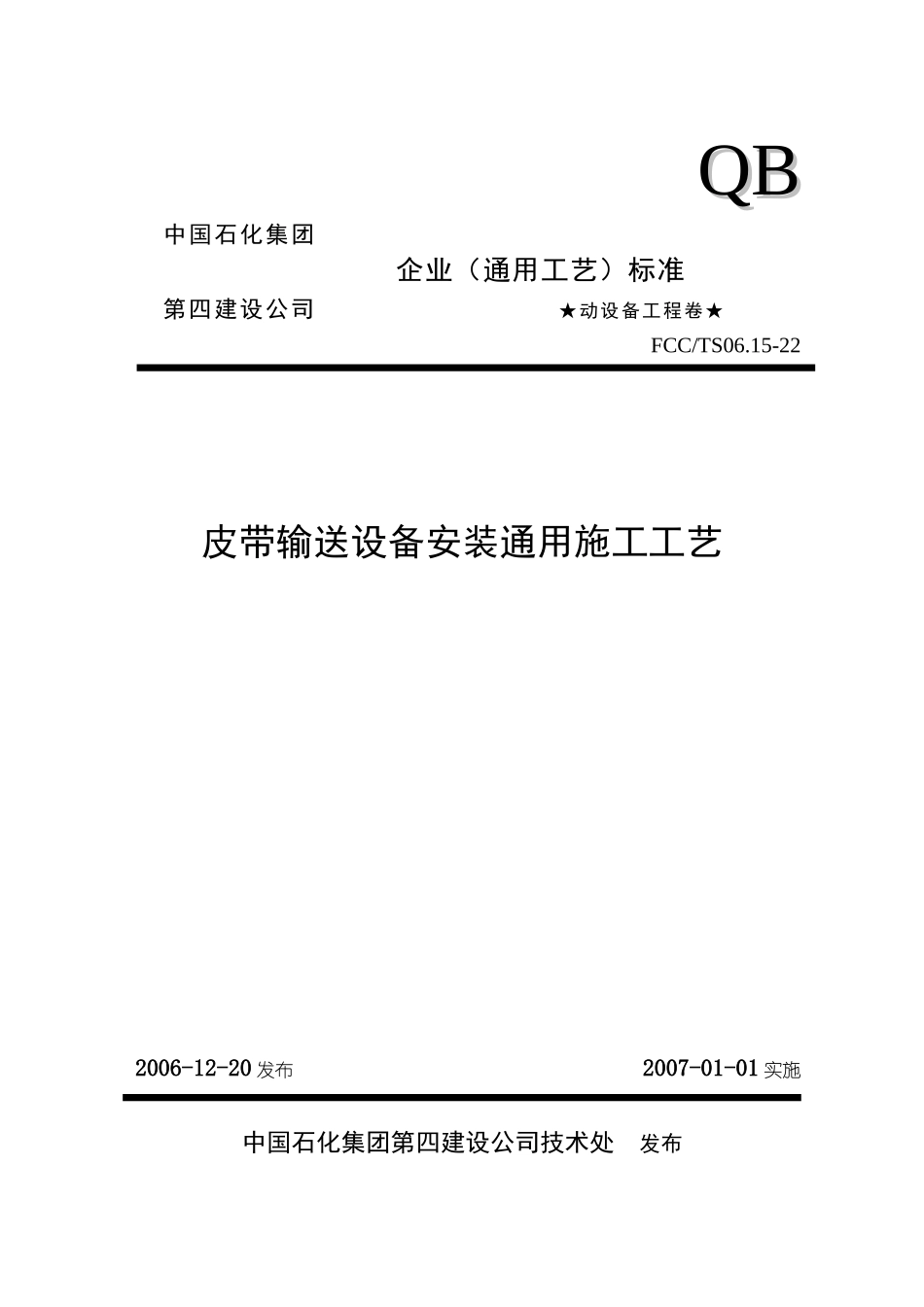

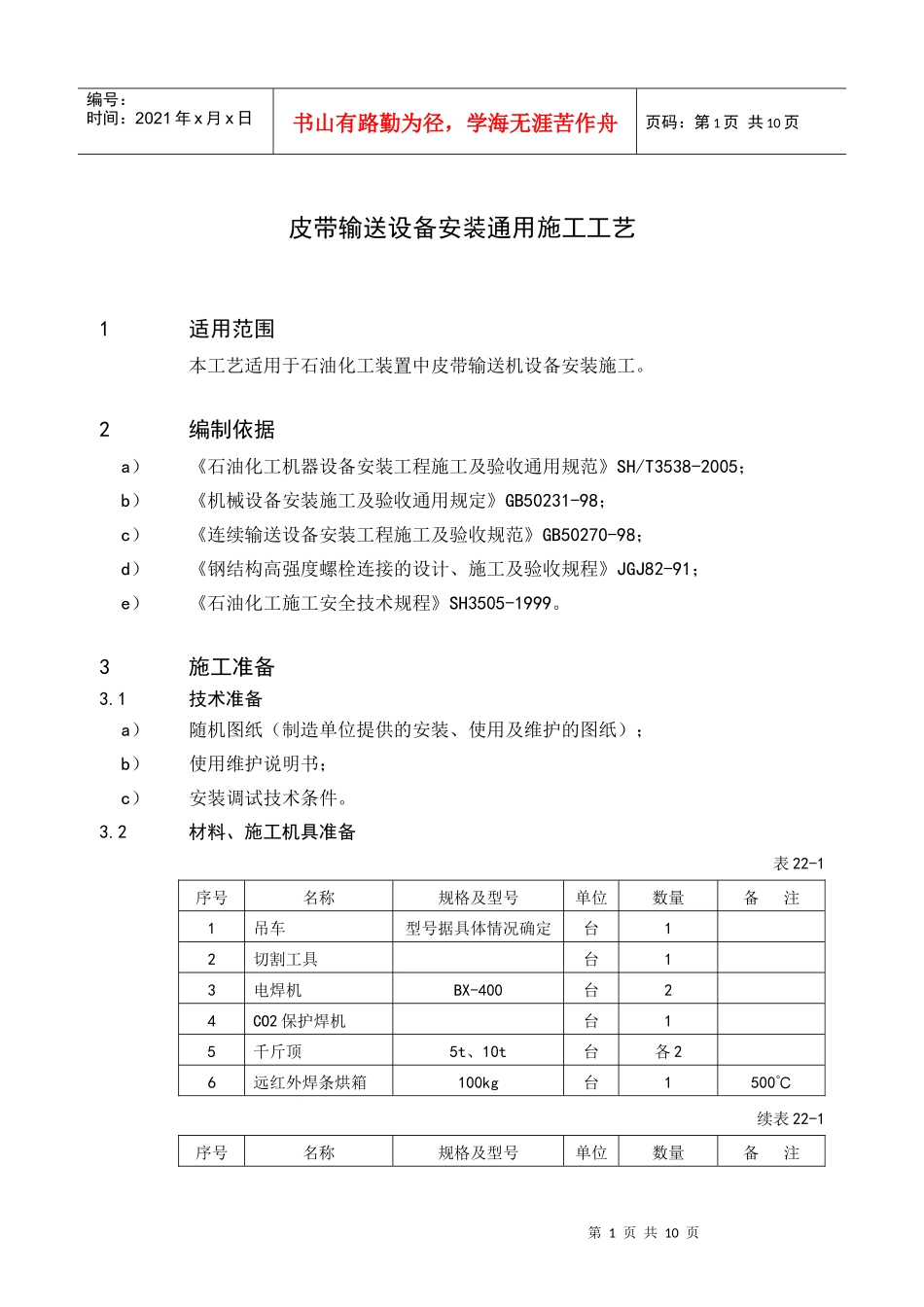

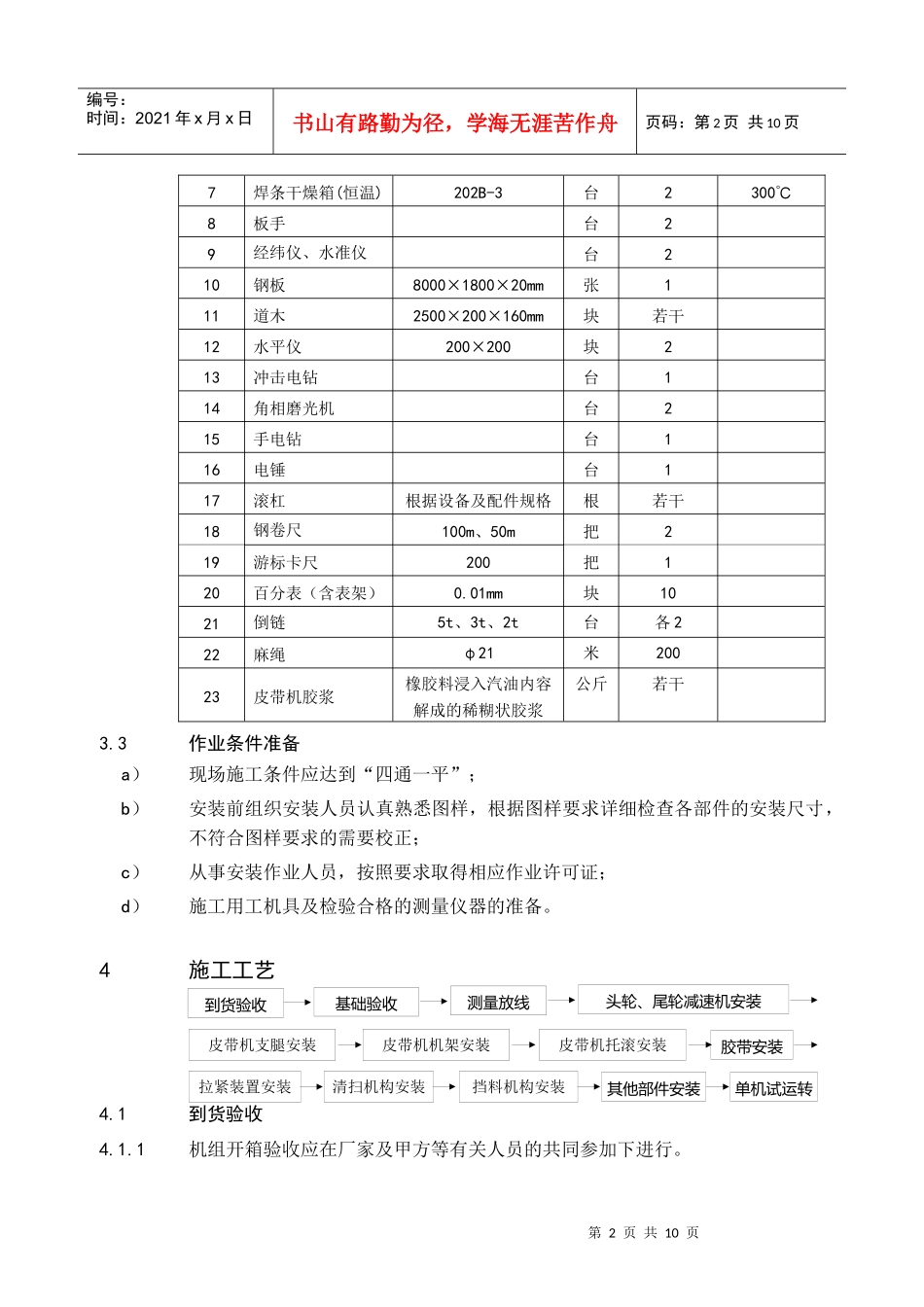

QBQB中国石化集团企业（通用工艺）标准第四建设公司★动设备工程卷★FCC/TS06.15-22皮带输送设备安装通用施工工艺2006-12-20发布2007-01-01实施中国石化集团第四建设公司技术处发布第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页皮带输送设备安装通用施工工艺1适用范围本工艺适用于石油化工装置中皮带输送机设备安装施工。2编制依据a）《石油化工机器设备安装工程施工及验收通用规范》SH/T3538-2005；b）《机械设备安装施工及验收通用规定》GB50231-98；c）《连续输送设备安装工程施工及验收规范》GB50270-98；d）《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-91；e）《石油化工施工安全技术规程》SH3505-1999。3施工准备3.1技术准备a）随机图纸（制造单位提供的安装、使用及维护的图纸）；b）使用维护说明书；c）安装调试技术条件。3.2材料、施工机具准备表22-1序号名称规格及型号单位数量备注1吊车型号据具体情况确定台12切割工具台13电焊机BX-400台24CO2保护焊机台15千斤顶5t、10t台各26远红外焊条烘箱100kg台1500℃续表22-1序号名称规格及型号单位数量备注第2页共10页第1页共10页到货验收基础验收测量放线头轮、尾轮减速机安装皮带机支腿安装皮带机机架安装皮带机托滚安装胶带安装拉紧装置安装清扫机构安装挡料机构安装其他部件安装单机试运转编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页7焊条干燥箱(恒温)202B-3台2300℃8板手台29经纬仪、水准仪台210钢板8000×1800×20mm张111道木2500×200×160mm块若干12水平仪200×200块213冲击电钻台114角相磨光机台215手电钻台116电锤台117滚杠根据设备及配件规格根若干18钢卷尺100m、50m把219游标卡尺200把120百分表（含表架）0.01mm块1021倒链5t、3t、2t台各222麻绳φ21米20023皮带机胶浆橡胶料浸入汽油内容解成的稀糊状胶浆公斤若干3.3作业条件准备a）现场施工条件应达到“四通一平”；b）安装前组织安装人员认真熟悉图样，根据图样要求详细检查各部件的安装尺寸，不符合图样要求的需要校正；c）从事安装作业人员，按照要求取得相应作业许可证；d）施工用工机具及检验合格的测量仪器的准备。4施工工艺4.1到货验收4.1.1机组开箱验收应在厂家及甲方等有关人员的共同参加下进行。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页4.1.2按装箱单清点箱数，检查各箱的包装是否完好。4.1.3按各箱内的装箱单核对每箱内物件的数量、规格型号，并应无缺件、损坏和锈蚀问题；管口保护物应完好。4.1.4检查随机资料（产品出厂合格证、说明书、主装配图，零部件装配图，特性曲线，装箱清单）是否齐全。4.1.5零部件检验合格，外购机电产品具有出厂合格证安装说明书。4.1.6核对主要安装尺寸并应与工程设计相符。4.1.7开箱检验完后，应妥善保管所有设备及部件、随机专用工具，不得使其变形损坏、错乱或丢失；零配件及易损易失件作好标记入库保管，备品备件直接由业主存放保管。4.1.8验收完毕后，应有各参与方代表会签验收单（开箱检验记录），对检验结果予以确认。4.1.9设备各零部件、构架等运到现场卸车时应避免扭、弯、撞击、腐蚀等事故发生，必须遵守以下规定：a）主要构件按规定的位置吊起，一般应尽可能捆在构件的两端，不宜捆扎在节点部位或构件的外伸部；b）搬运时，应将构件搁置在载重汽车或平车上拖动，禁止直接在地面上滚动拖移。4.2基础验收a）设备基础的位置、几何尺寸和质量要求，按照《钢筋混凝土工程施工及验收规范》进行验收；设备基础尺寸和位置的允许偏差表表22-2序号项目允许偏差（mm）1坐标位置（纵横轴线）±202不同平面的标高－203平面外形尺寸±204凸台上平面外形尺寸－20续表22-2序号项目允许偏差（mm）5凹穴尺寸＋206平面的水平度每米5全长107铅锤度每米5第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页全长108预埋地脚螺栓标高±20中心距±2中心位置±10b）设备表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等应清除干净，放置垫铁的部...
