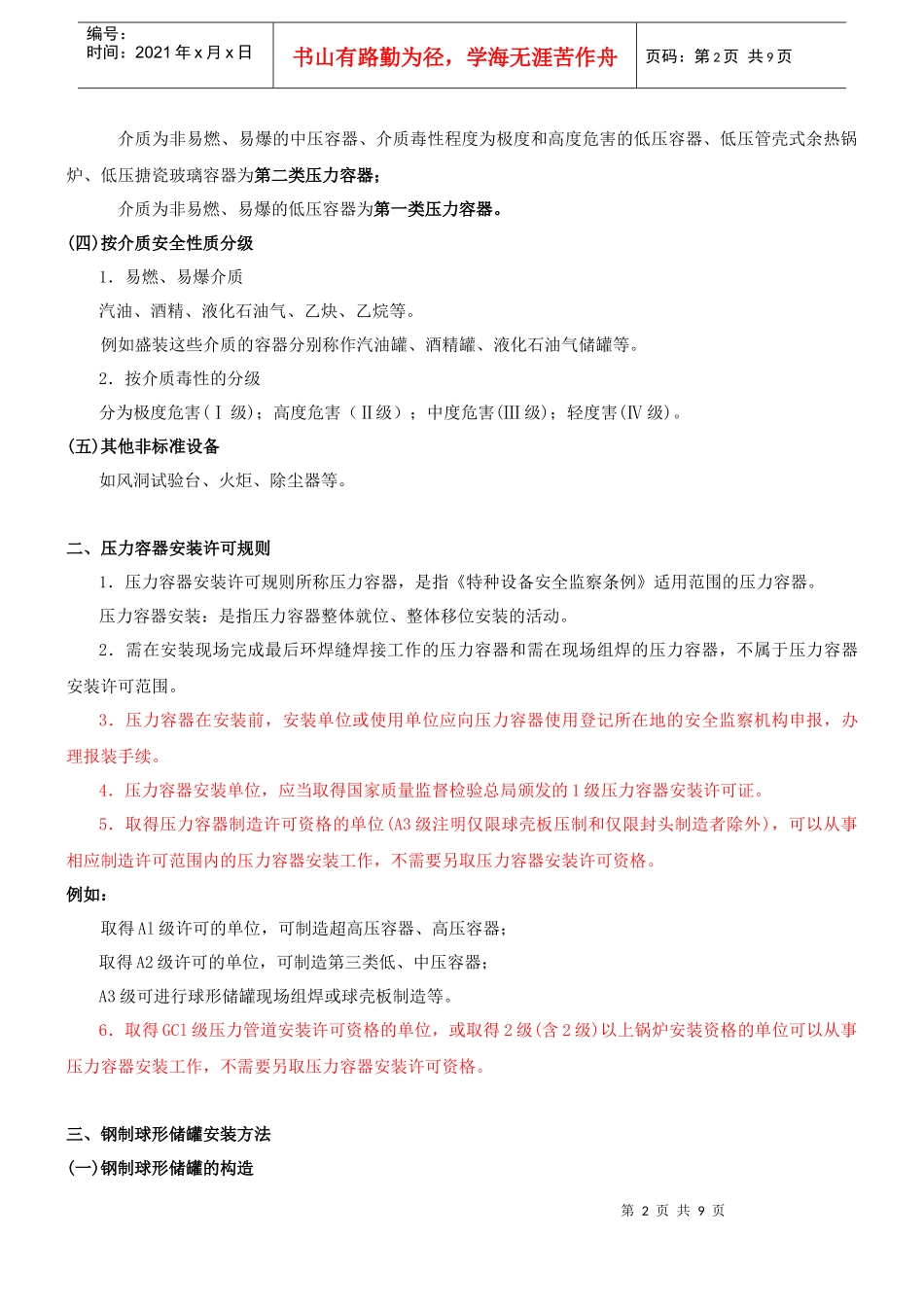

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页2H313040静置设备及金属结构制作安装工程施工技术在机电工程中所涉及的静置设备包括：各种容器、反应器、塔器、换热设备、油罐、球罐、气柜、电解槽、电储存器、电除尘器、电除雾器和工艺金属结构。2H313041掌握静置设备制作与安装技术一、静置设备分类(一)按静置设备的设计压力分类1．常压设备：P＜0.1MP。2．低压设备：0.lMPa≤P＜1.6MPa。3．中压设备：1.6MPa≤P＜l0MPa。4．高压设备；l0MPa≤P＜l00MPa。5．超高压设备；P≥l00MPa。注：P＜0时，为真空设备。(二)按设备在生产工艺过程中的作用原理分类1．反应设备(代号R)。如反应器、反应釜、分解锅、聚合釜、高压釜、合成塔、变换炉、蒸煮锅、蒸球、磺化锅、煤气发生炉等。2．换热设备(代号H)。如管壳式余热锅炉、热交换器、冷却器、冷凝器、蒸发器、加热器、消毒锅、染色器、烘缸、蒸锅、预热锅、煤气发生炉水夹套等。3．分离设备(代号S)。如分离器、过滤器、集油器、缓冲器、洗涤器、吸收塔、干燥塔、气提塔、分气缸、除氧器等。4．储存设备(代号T)。如各种形式的储槽、储罐等。(三)从安全监察的角度，将压力容器按照其危险性和危害性进行分类可分为：第一类压力容器；第二类压力容器；第三类压力容器。例如：高压容器、介质毒性程度为极度和高度危害的中压容器、容积大于50m3的球形储罐为第三类压力容器；第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页介质为非易燃、易爆的中压容器、介质毒性程度为极度和高度危害的低压容器、低压管壳式余热锅炉、低压搪瓷玻璃容器为第二类压力容器；介质为非易燃、易爆的低压容器为第一类压力容器。(四)按介质安全性质分级1．易燃、易爆介质汽油、酒精、液化石油气、乙炔、乙烷等。例如盛装这些介质的容器分别称作汽油罐、酒精罐、液化石油气储罐等。2．按介质毒性的分级分为极度危害(Ⅰ级)；高度危害（Ⅱ级）；中度危害(Ⅲ级)；轻度害(Ⅳ级)。(五)其他非标准设备如风洞试验台、火炬、除尘器等。二、压力容器安装许可规则1．压力容器安装许可规则所称压力容器，是指《特种设备安全监察条例》适用范围的压力容器。压力容器安装：是指压力容器整体就位、整体移位安装的活动。2．需在安装现场完成最后环焊缝焊接工作的压力容器和需在现场组焊的压力容器，不属于压力容器安装许可范围。3．压力容器在安装前，安装单位或使用单位应向压力容器使用登记所在地的安全监察机构申报，办理报装手续。4．压力容器安装单位，应当取得国家质量监督检验总局颁发的1级压力容器安装许可证。5．取得压力容器制造许可资格的单位(A3级注明仅限球壳板压制和仅限封头制造者除外)，可以从事相应制造许可范围内的压力容器安装工作，不需要另取压力容器安装许可资格。例如：取得Al级许可的单位，可制造超高压容器、高压容器；取得A2级许可的单位，可制造第三类低、中压容器；A3级可进行球形储罐现场组焊或球壳板制造等。6．取得GCl级压力管道安装许可资格的单位，或取得2级(含2级)以上锅炉安装资格的单位可以从事压力容器安装工作，不需要另取压力容器安装许可资格。三、钢制球形储罐安装方法(一)钢制球形储罐的构造第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页球罐由球罐本体、支柱及附件组成。按结构形式可分为：瓜瓣式、足球式和混合式三种；(二)球罐常用的组装方法1．散装法适用于400m3以上的球罐组装，是目前国内应用最广、技术最成熟的方法。其施工程序为：支柱上、下段组装—→赤道带安装—→下温带安装—→下寒带安装—→上温带安装—→上寒带安装—→上、下极安装。2．分带法适用于400一1500m3的球罐组装。由于它需要有大型起重机械，带间环缝易出现组对错边超标，目前已较少采用。3．半球法只适用于400m3以下小形球罐的组装。切记：球罐常用的组装方法适用的球罐体积四、钢制储罐安装方法(一)常用钢制储罐的种类常用的钢制储罐种类有：拱顶储罐、内浮盘拱顶储罐、浮顶储罐、无力矩储罐和气柜。(二)安装组焊方法常见...
