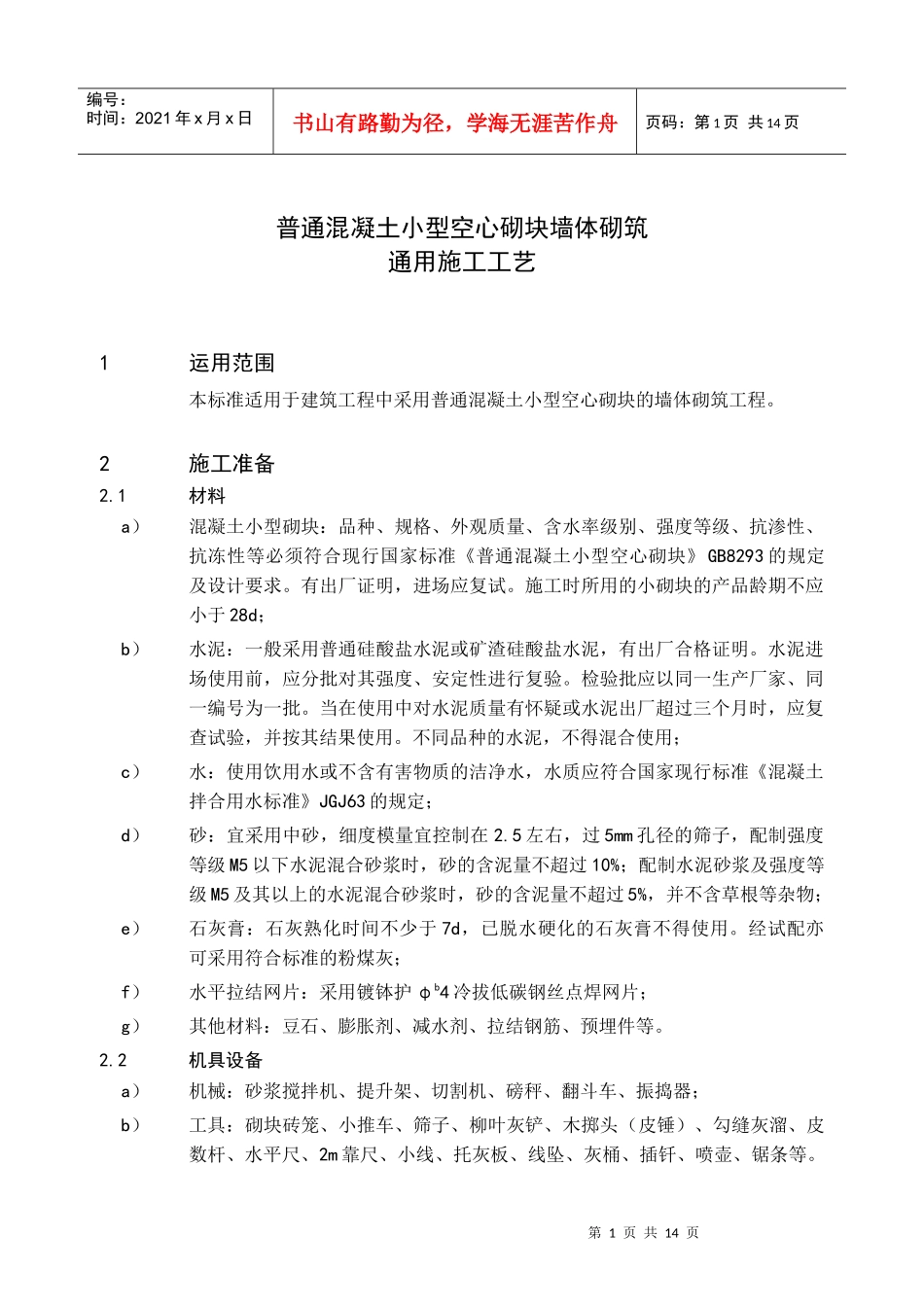

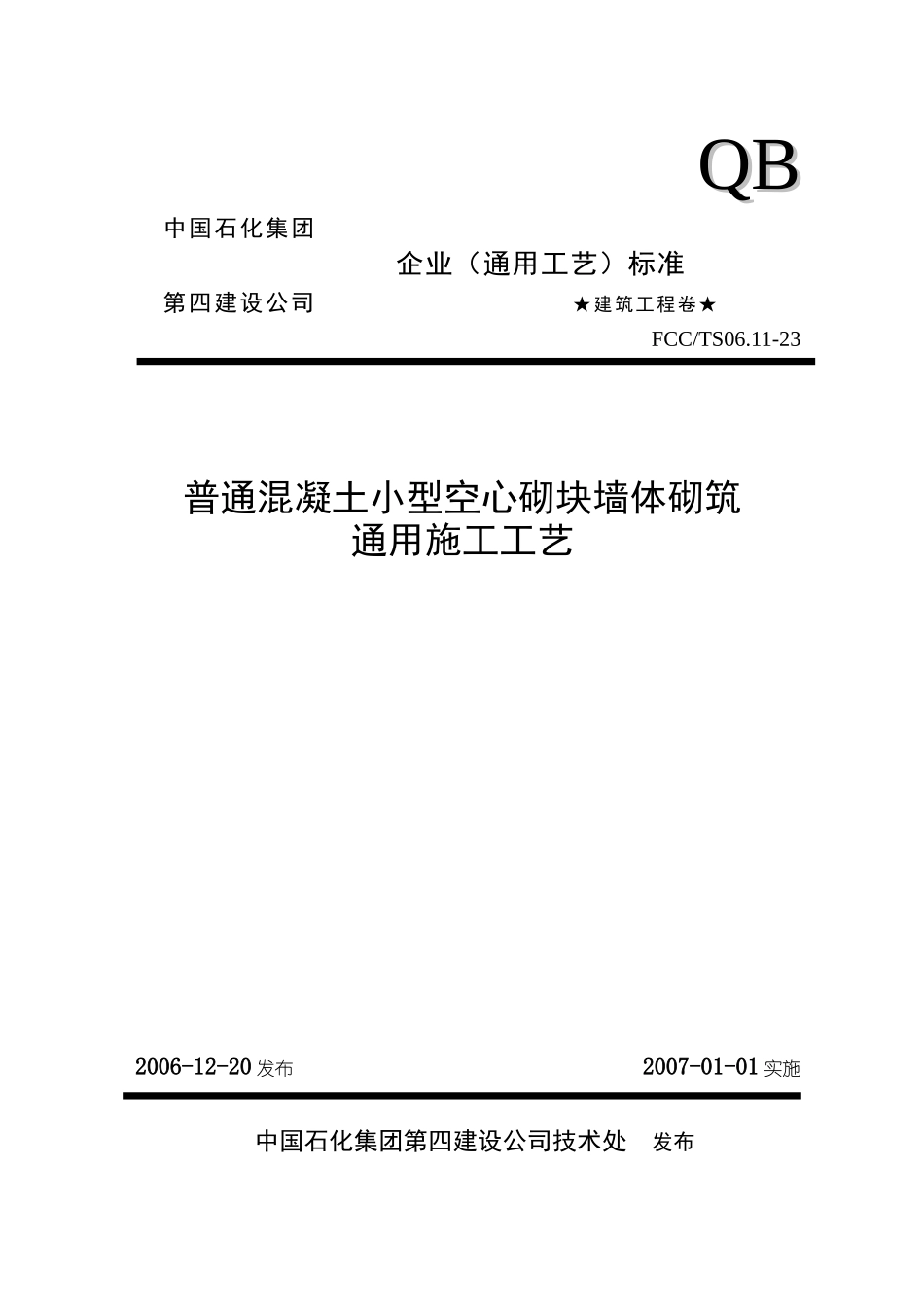

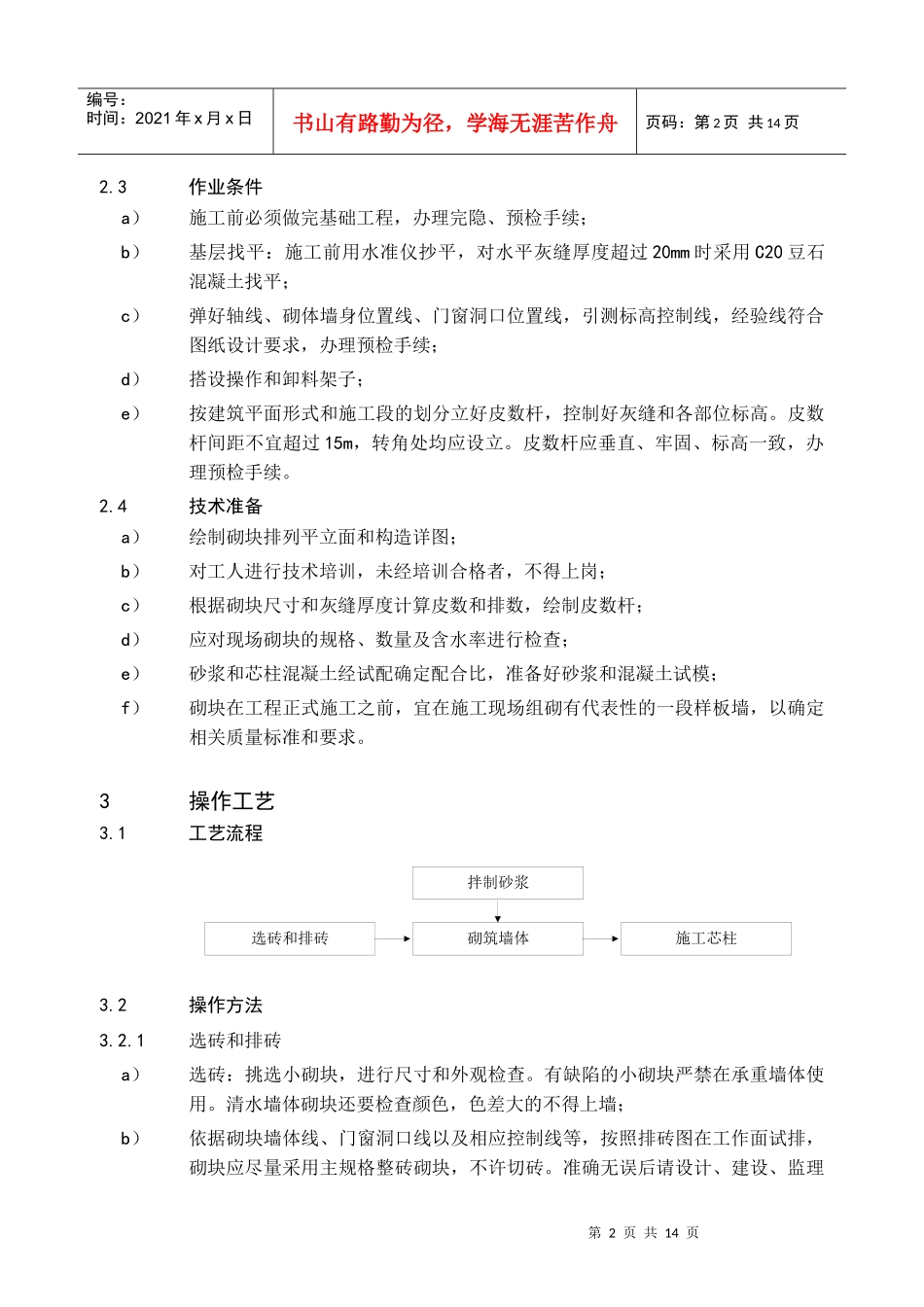

QBQB中国石化集团企业（通用工艺）标准第四建设公司★建筑工程卷★FCC/TS06.11-23普通混凝土小型空心砌块墙体砌筑通用施工工艺2006-12-20发布2007-01-01实施中国石化集团第四建设公司技术处发布第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页普通混凝土小型空心砌块墙体砌筑通用施工工艺1运用范围本标准适用于建筑工程中采用普通混凝土小型空心砌块的墙体砌筑工程。2施工准备2.1材料a）混凝土小型砌块：品种、规格、外观质量、含水率级别、强度等级、抗渗性、抗冻性等必须符合现行国家标准《普通混凝土小型空心砌块》GB8293的规定及设计要求。有出厂证明，进场应复试。施工时所用的小砌块的产品龄期不应小于28d；b）水泥：一般采用普通硅酸盐水泥或矿渣硅酸盐水泥，有出厂合格证明。水泥进场使用前，应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号为一批。当在使用中对水泥质量有怀疑或水泥出厂超过三个月时，应复查试验，并按其结果使用。不同品种的水泥，不得混合使用；c）水：使用饮用水或不含有害物质的洁净水，水质应符合国家现行标准《混凝土拌合用水标准》JGJ63的规定；d）砂：宜采用中砂，细度模量宜控制在2.5左右，过5mm孔径的筛子，配制强度等级M5以下水泥混合砂浆时，砂的含泥量不超过10%；配制水泥砂浆及强度等级M5及其以上的水泥混合砂浆时，砂的含泥量不超过5%，并不含草根等杂物；e）石灰膏：石灰熟化时间不少于7d，已脱水硬化的石灰膏不得使用。经试配亦可采用符合标准的粉煤灰；f）水平拉结网片：采用镀钵护φb4冷拔低碳钢丝点焊网片；g）其他材料：豆石、膨胀剂、减水剂、拉结钢筋、预埋件等。2.2机具设备a）机械：砂浆搅拌机、提升架、切割机、磅秤、翻斗车、振捣器；b）工具：砌块砖笼、小推车、筛子、柳叶灰铲、木掷头（皮锤）、勾缝灰溜、皮数杆、水平尺、2m靠尺、小线、托灰板、线坠、灰桶、插钎、喷壶、锯条等。第1页共14页第2页共14页选砖和排砖砌筑墙体施工芯柱拌制砂浆编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页2.3作业条件a）施工前必须做完基础工程，办理完隐、预检手续；b）基层找平：施工前用水准仪抄平，对水平灰缝厚度超过20mm时采用C20豆石混凝土找平；c）弹好轴线、砌体墙身位置线、门窗洞口位置线，引测标高控制线，经验线符合图纸设计要求，办理预检手续；d）搭设操作和卸料架子；e）按建筑平面形式和施工段的划分立好皮数杆，控制好灰缝和各部位标高。皮数杆间距不宜超过15m，转角处均应设立。皮数杆应垂直、牢固、标高一致，办理预检手续。2.4技术准备a）绘制砌块排列平立面和构造详图；b）对工人进行技术培训，未经培训合格者，不得上岗；c）根据砌块尺寸和灰缝厚度计算皮数和排数，绘制皮数杆；d）应对现场砌块的规格、数量及含水率进行检查；e）砂浆和芯柱混凝土经试配确定配合比，准备好砂浆和混凝土试模；f）砌块在工程正式施工之前，宜在施工现场组砌有代表性的一段样板墙，以确定相关质量标准和要求。3操作工艺3.1工艺流程3.2操作方法3.2.1选砖和排砖a）选砖：挑选小砌块，进行尺寸和外观检查。有缺陷的小砌块严禁在承重墙体使用。清水墙体砌块还要检查颜色，色差大的不得上墙；b）依据砌块墙体线、门窗洞口线以及相应控制线等，按照排砖图在工作面试排，砌块应尽量采用主规格整砖砌块，不许切砖。准确无误后请设计、建设、监理第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页确认；c）外墙排砖原则是多用390mm长主砌块，如果通过移动门窗洞口调整墙垛大小的方法能减少290mm、190mm砌块的用量，应取得设计认可。3.2.2拌制砂浆a）混凝土小型砌块砌筑砂浆应具有高粘结性，良好的流动性、保水性，满足设计强度等级；b）砂浆宜采用机械搅拌，搅拌时闸不少于2min。砂浆稠度应控制在50mm～70mm为宜；c）砂浆应随拌随用。水泥砂浆和水泥混合砂浆应分别在拌成后2.5h和3h内用完，夏季施工期间如最高气温超过30℃，必须分别在1.5h和2h内用完。砂浆如有泌水现象时，在砌筑前重新拌和；d）外墙砌筑...
