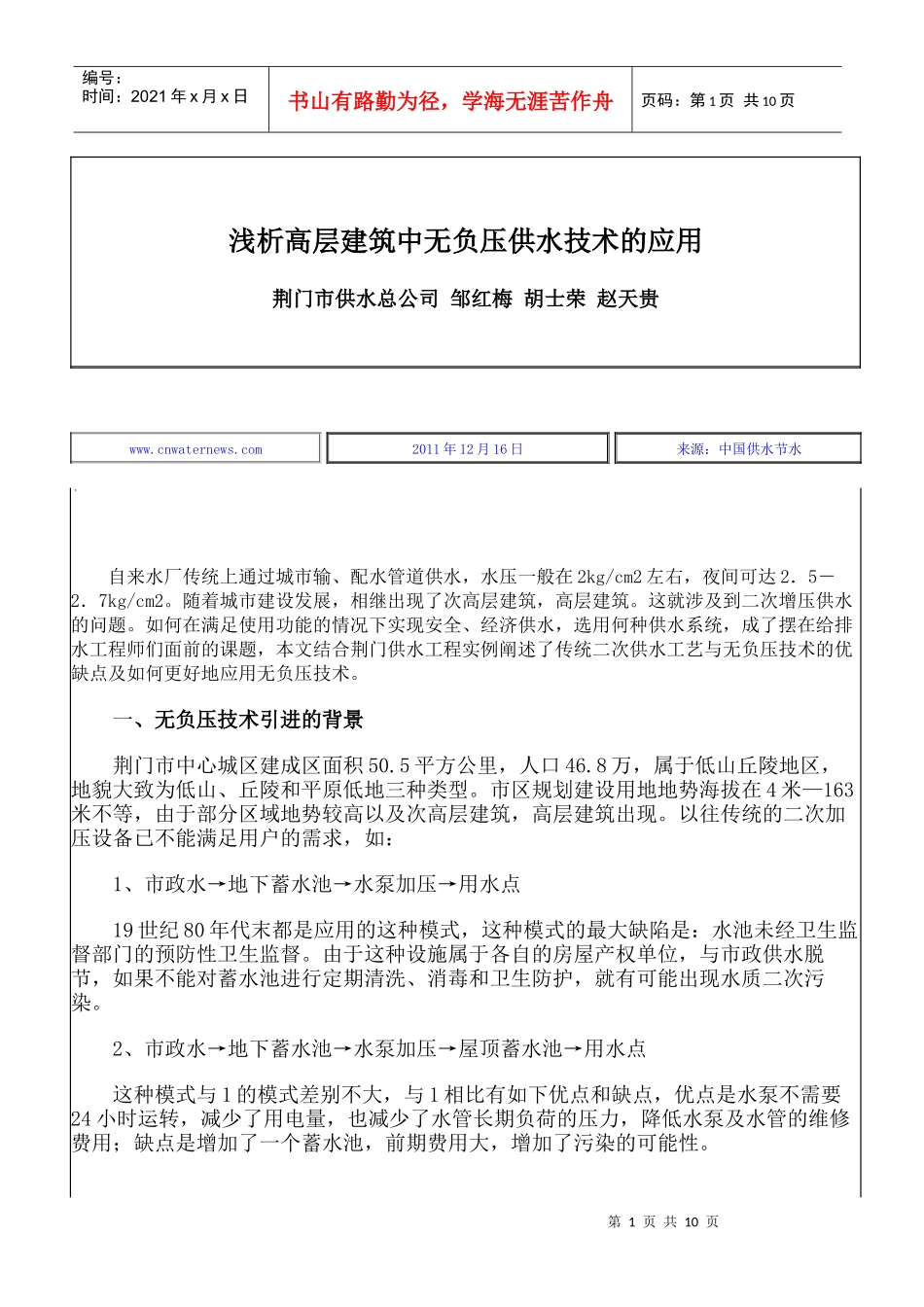

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页浅析高层建筑中无负压供水技术的应用荆门市供水总公司邹红梅胡士荣赵天贵www.cnwaternews.com2011年12月16日来源：中国供水节水自来水厂传统上通过城市输、配水管道供水，水压一般在2kg/cm2左右，夜间可达2．5－2．7kg/cm2。随着城市建设发展，相继出现了次高层建筑，高层建筑。这就涉及到二次增压供水的问题。如何在满足使用功能的情况下实现安全、经济供水，选用何种供水系统，成了摆在给排水工程师们面前的课题，本文结合荆门供水工程实例阐述了传统二次供水工艺与无负压技术的优缺点及如何更好地应用无负压技术。一、无负压技术引进的背景荆门市中心城区建成区面积50.5平方公里，人口46.8万，属于低山丘陵地区，地貌大致为低山、丘陵和平原低地三种类型。市区规划建设用地地势海拔在4米—163米不等，由于部分区域地势较高以及次高层建筑，高层建筑出现。以往传统的二次加压设备已不能满足用户的需求，如：1、市政水→地下蓄水池→水泵加压→用水点19世纪80年代末都是应用的这种模式，这种模式的最大缺陷是：水池未经卫生监督部门的预防性卫生监督。由于这种设施属于各自的房屋产权单位，与市政供水脱节，如果不能对蓄水池进行定期清洗、消毒和卫生防护，就有可能出现水质二次污染。2、市政水→地下蓄水池→水泵加压→屋顶蓄水池→用水点这种模式与1的模式差别不大，与1相比有如下优点和缺点，优点是水泵不需要24小时运转，减少了用电量，也减少了水管长期负荷的压力，降低水泵及水管的维修费用；缺点是增加了一个蓄水池，前期费用大，增加了污染的可能性。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页如何杜绝水质二次污染，又能满足用户用水需求，针对这个问题，市场上就有了无负压设备的生产。下面谈谈荆门无负压技术的实际应用。二、无负压技术的实际应用1、工程概况荆门东方国际供水工程，29层2幢住宅楼，双卫一厨，最高建筑物高度92米。工程中水源由DN200市政自来水管网供给，且水质符合国家《生活饮用水卫生标准》（GB5749-2006版）要求。用水高峰期设备进水口自来水压力不小于0.40MPa。市政开口为DN150，泵房进出水管管径按不低于DN125设计，管材为衬塑管；泵房尺寸5m×4m×3m，泵房进出通道均不得小于1.5m，根据以上参数，本着既能节约成本，又能满足用户长期使用要求的原则，给用户拟定了两套供水方案以供选择1.1方案1：分中(7-18层)、高区(19-29层)供水，两套设备中区配置1：配用水泵型号：CR15-5两台格兰富泵水泵参数：Q=18m3/hH=53mN=4.0Kw；配件：稳流补偿器CYQ60×130一套（极瓷处理）；过滤器一套（不锈钢）；远传压力表三块；负压表一块；真空抑制器ZBQF-150一套（不锈钢）；压力控制器一套；智能控制柜一套；其它管件阀门为不锈钢配置2：配用水泵型号：CR15-5两台格兰富泵水泵参数：Q=18m3/hH=53mN=4Kw；配件：稳流补偿器CYQ60×130一套（不锈钢）；过滤器一套（不锈钢）；远传压力表三块；负压表一块；真空抑制器ZBQF-150一套（不锈钢）；压力控制器一套；智能控制柜一套；其它管件阀门为不锈钢高区配置1：配用水泵型号：CR15-9两台格兰富泵水泵参数：Q=18m3/hH=96mN=7.5Kw；第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页配件：稳流补偿器CYQ80×150一套（极瓷处理）；过滤器一套（不锈钢）；远传压力表三块；负压表一块；真空抑制器ZBQF-200一套（不锈钢）；压力控制器一套；智能控制柜一套；其它管件阀门为不锈钢配置2：配用水泵型号：CR15-9两台格兰富泵水泵参数：Q=18m3/hH=96mN=7.5Kw；配件：稳流补偿器CYQ80×150一套（不锈钢）；过滤器一套（不锈钢）；远传压力表三块；负压表一块；真空抑制器ZBQF-200一套（不锈钢）；压力控制器一套；智能控制柜一套；其它管件阀门为不锈钢1.2方案2：合用一套设备配置1：配用水泵型号：CR32-6两台格兰富泵水泵参数：Q=29m3/hH=93mN=11Kw；配件：稳流补偿器CYQ80×150一套（极瓷处理）；过滤器一套（不锈钢）；远传压力...
