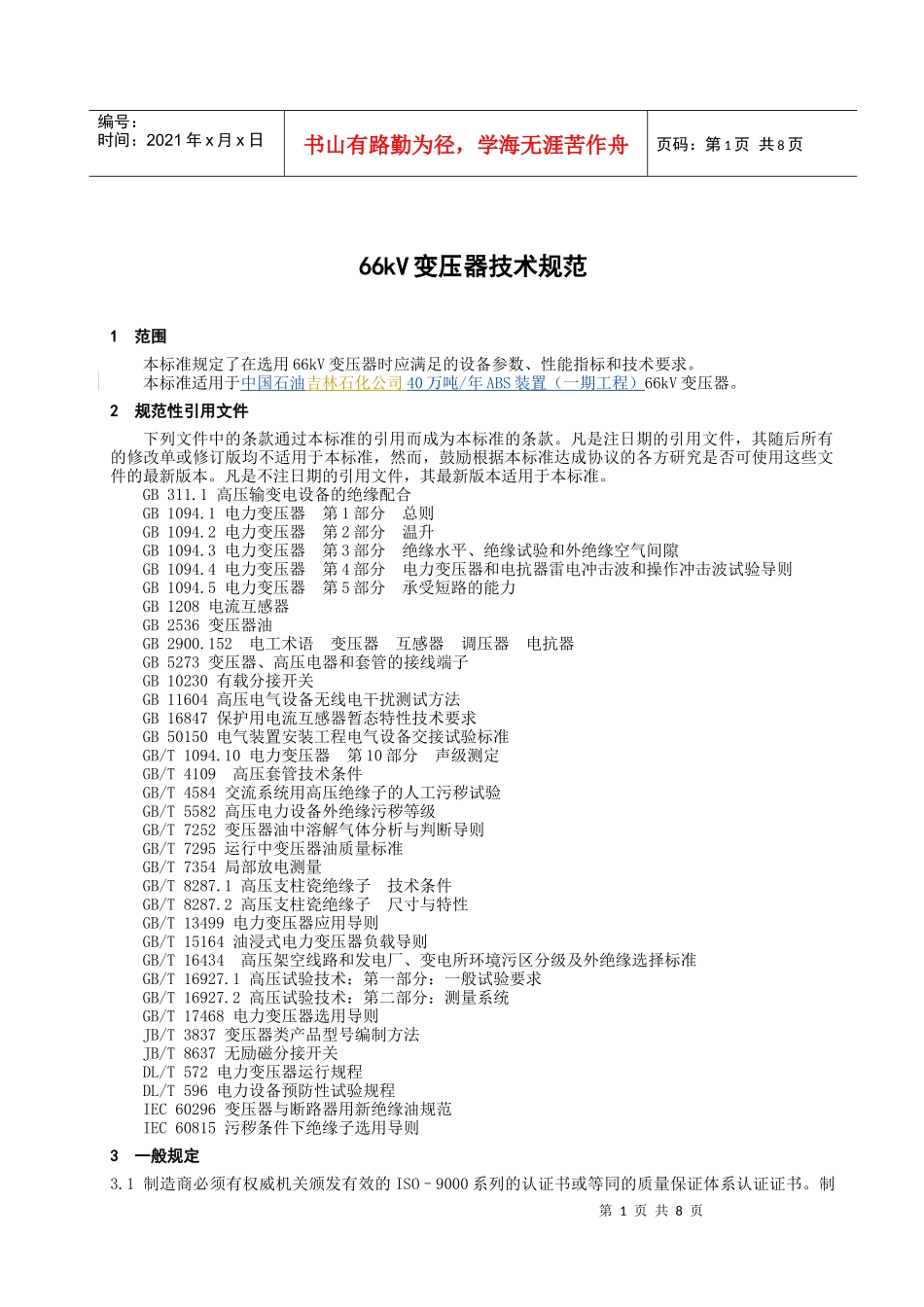

Q/JDL吉林省电力有限公司企业标准Q/JDL1.203-200666kV变压器技术规范2006-10-09发布2006-11-09实施吉林省电力有限公司发布第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页66kV变压器技术规范1范围本标准规定了在选用66kV变压器时应满足的设备参数、性能指标和技术要求。本标准适用于中国石油吉林石化公司40万吨/年ABS装置（一期工程）66kV变压器。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB311.1高压输变电设备的绝缘配合GB1094.1电力变压器第1部分总则GB1094.2电力变压器第2部分温升GB1094.3电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094.4电力变压器第4部分电力变压器和电抗器雷电冲击波和操作冲击波试验导则GB1094.5电力变压器第5部分承受短路的能力GB1208电流互感器GB2536变压器油GB2900.152电工术语变压器互感器调压器电抗器GB5273变压器、高压电器和套管的接线端子GB10230有载分接开关GB11604高压电气设备无线电干扰测试方法GB16847保护用电流互感器暂态特性技术要求GB50150电气装置安装工程电气设备交接试验标准GB/T1094.10电力变压器第10部分声级测定GB/T4109高压套管技术条件GB/T4584交流系统用高压绝缘子的人工污秽试验GB/T5582高压电力设备外绝缘污秽等级GB/T7252变压器油中溶解气体分析与判断导则GB/T7295运行中变压器油质量标准GB/T7354局部放电测量GB/T8287.1高压支柱瓷绝缘子技术条件GB/T8287.2高压支柱瓷绝缘子尺寸与特性GB/T13499电力变压器应用导则GB/T15164油浸式电力变压器负载导则GB/T16434高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T16927.1高压试验技术：第一部分：一般试验要求GB/T16927.2高压试验技术：第二部分：测量系统GB/T17468电力变压器选用导则JB/T3837变压器类产品型号编制方法JB/T8637无励磁分接开关DL/T572电力变压器运行规程DL/T596电力设备预防性试验规程IEC60296变压器与断路器用新绝缘油规范IEC60815污秽条件下绝缘子选用导则3一般规定3.1制造商必须有权威机关颁发有效的ISO–9000系列的认证书或等同的质量保证体系认证证书。制第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页造商应已设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格。3.2本规范提出了对该设备及其附属设备的技术参数、性能、结构、试验等方面的技术要求。3.3本规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，制造商应提供符合有关DL、GB和IEC最新版本的标准和本规范的合格产品。4技术要求4.1环境条件在以下的极限环境条件下，变压器应能正常地可靠运行。4.1.1海拔高度：＜1000m4.1.2空气温度——最高温度：＋40℃——最低温度：－40℃——最大日温差:25K4.1.3最大风速：35m/s4.1.4环境相对湿度日相对湿度平均值：＜95％月相对湿度平均值：＜90％4.1.5地震烈度:8度a）7度；b）8度4.1.6污秽等级：III级a）Ⅲ；b）Ⅳ4.1.7覆冰厚度：＜10mm4.3系统条件4.3.1系统标称电压：66kV4.3.2系统最高运行电压：72.5kV4.3.3系统额定频率：50Hz4.3.4安装地点：中国石油吉林石化公司40万吨/年ABS装置（一期工程）变电站内一层4.4主要技术参数和要求4.4.1技术参数要求4.4.1.1产品型式：三相、双绕组、油浸、自冷、全密封变压器。4.4.1.2主要参数见下表1。表166kV主变压器最低参数要求容量kVA低压kV高压kV分接范围%联结组标号空载损耗kW负载损耗kW空载电流%短路阻抗%400006.366±8×1.25YNd11251400.5514注：损耗、空载电流均为负偏差。4.4.1.4额定频率:50Hz4.4.1.5相数:三相4.4.1.6冷却方式:ONAN4.4.1.7安装方式:户内4.4.1.8绝缘水平见表2。表2绝缘水平单位：kV设备的最高电压Um工频耐压雷电冲击耐压全波截波高压（线端）72.5140325360低压12357585中性点7...
