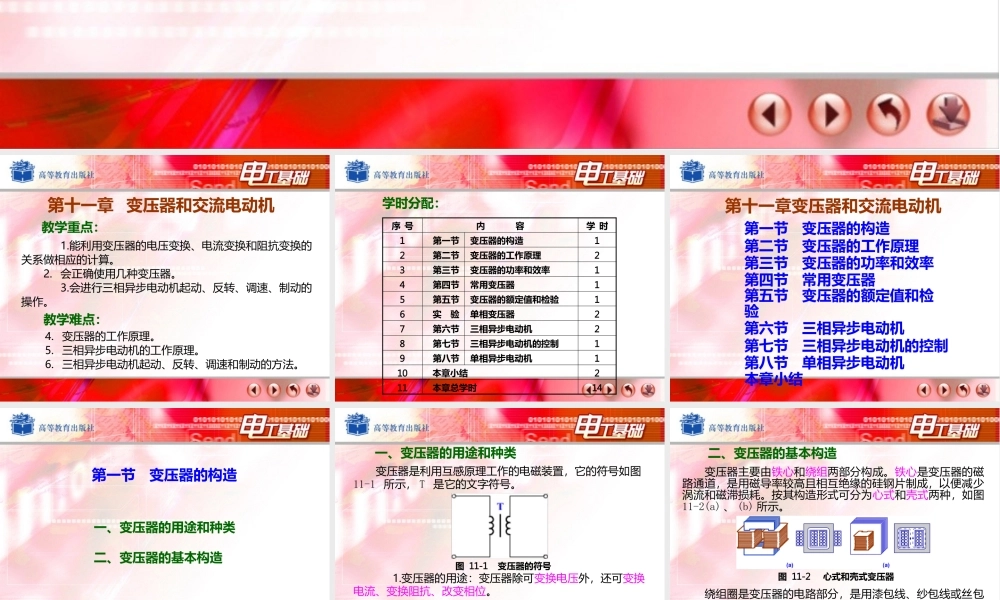

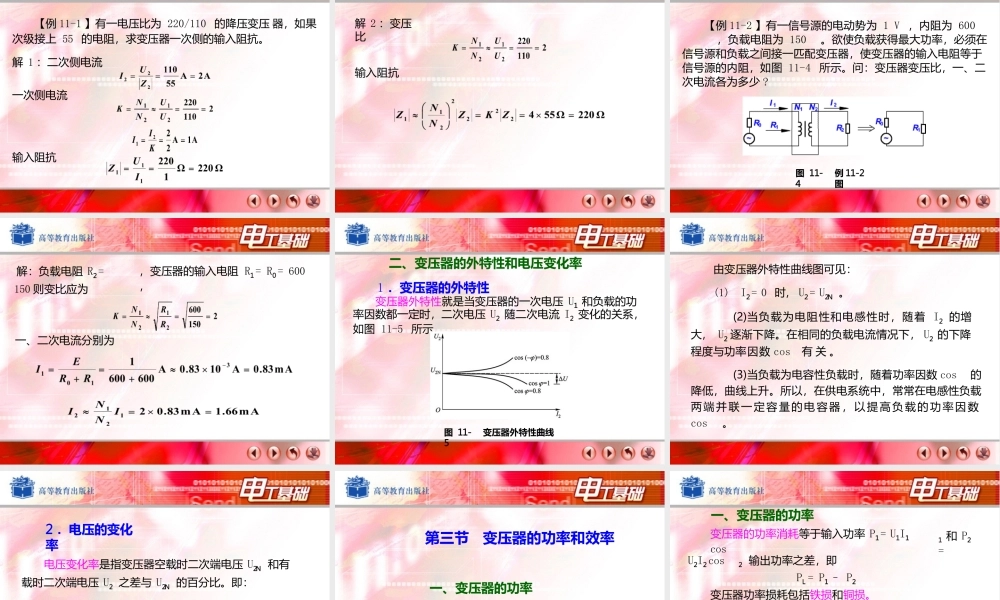

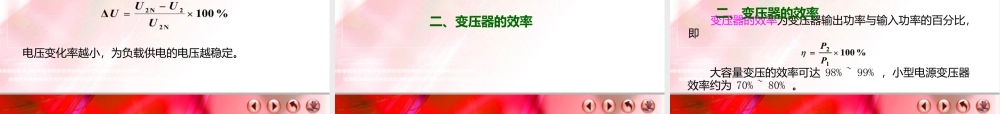

第十一章变压器和交流电动机第十一章 变压器和交流电动机教学重点：1.能利用变压器的电压变换、电流变换和阻抗变换的关系做相应的计算。2. 会正确使用几种变压器。3.会进行三相异步电动机起动、反转、调速、制动的操作。教学难点：4. 变压器的工作原理。5. 三相异步电动机的工作原理。6. 三相异步电动机起动、反转、调速和制动的方法。序 号内容学 时1第一节变压器的构造12第二节变压器的工作原理23第三节变压器的功率和效率14第四节常用变压器15第五节变压器的额定值和检验16实验单相变压器27第六节三相异步电动机28第七节三相异步电动机的控制19第八节单相异步电动机110本章小结211本章总学时14学时分配：第十一章变压器和交流电动机第一节变压器的构造第二节变压器的工作原理 第三节变压器的功率和效率第四节常用变压器第五节变压器的额定值和检验第六节三相异步电动机第七节三相异步电动机的控制第八节单相异步电动机本章小结第一节变压器的构造一、变压器的用途和种类二、变压器的基本构造一、变压器的用途和种类变压器是利用互感原理工作的电磁装置，它的符号如图 11-1 所示， T 是它的文字符号。图 11-1变压器的符号1.变压器的用途：变压器除可变换电压外，还可变换电流、变换阻抗、改变相位。2.变压器的种类：按照使用的场合，变压器有电力变压器，整流变压器，调压变压器，输入、输出变压器等。二、变压器的基本构造变压器主要由铁心和绕组两部分构成。铁心是变压器的磁路通道，是用磁导率较高且相互绝缘的硅钢片制成，以便减少涡流和磁滞损耗。按其构造形式可分为心式和壳式两种，如图 11-2(a) 、 (b) 所示。图 11-2心式和壳式变压器绕组圈是变压器的电路部分，是用漆包线、纱包线或丝包线绕成。其中和电源相连的绕组叫一次绕组，和负载相连的绕组叫二次绕组。第二节变压器的工作原理一、变压器的工作原理二、变压器的外特性和电压变化率一、变压器的工作原理变压器是按电磁感应原理工作的，一次绕组接在交流电源上，在铁心中产生交变磁通，从而在一次、二次绕组产生感应电动势，如图 11-3 所示。图 11-3变压器空载运行原理图一次绕组接上交流电压，铁心中产生的交变磁通同时通过一次、二次绕组，一次、二次绕组中交变的磁通可视为相同。设一次绕组匝数为 N1 ，二次绕组匝数为 N2 ，磁通为 ， 感应电动势为由此得忽略线圈内阻得1 ．变换交流电压上式中 K 称为变压比。由此可见：变压器一次绕组、二次绕组...
