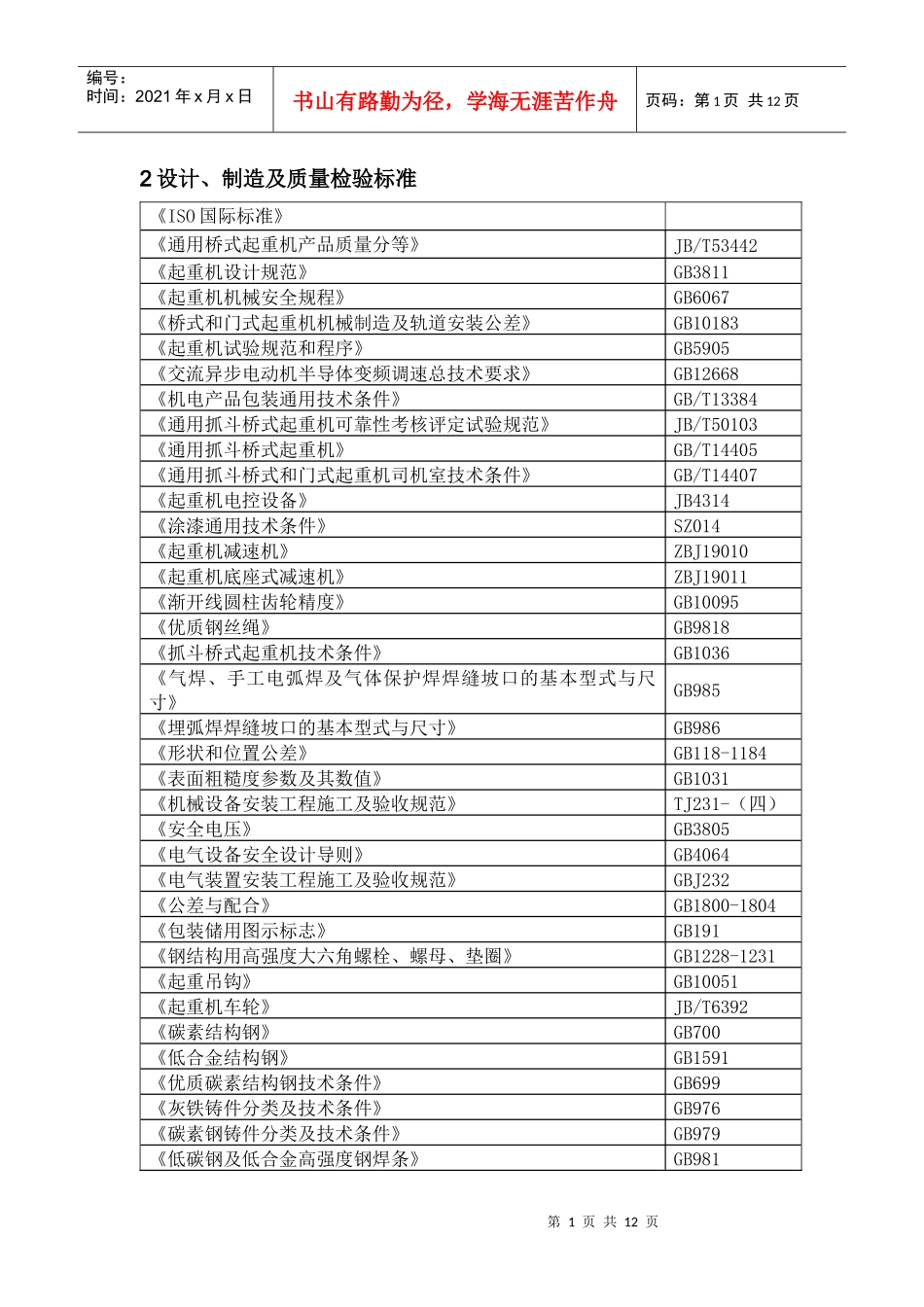

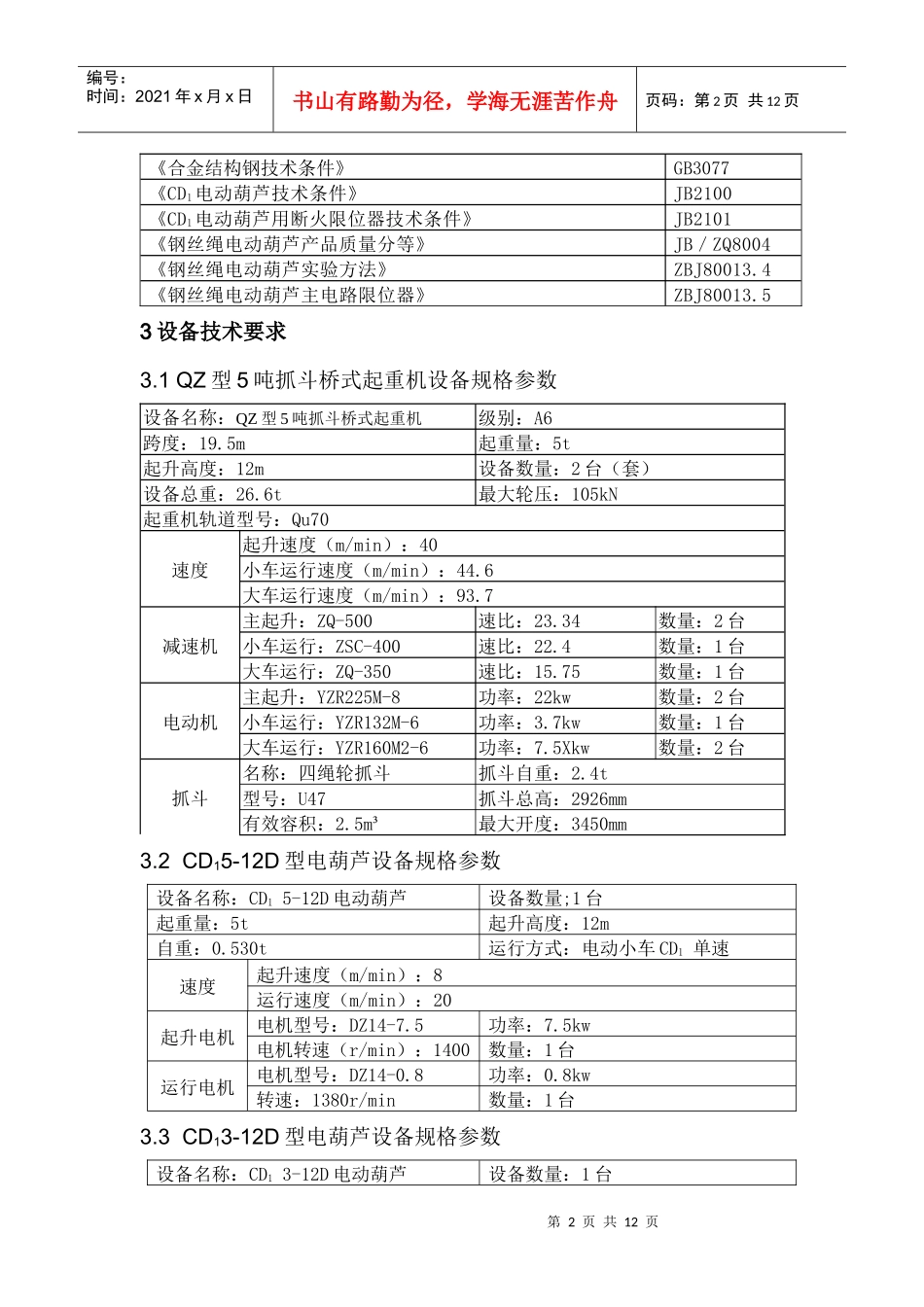

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页2设计、制造及质量检验标准《ISO国际标准》《通用桥式起重机产品质量分等》JB/T53442《起重机设计规范》GB3811《起重机机械安全规程》GB6067《桥式和门式起重机机械制造及轨道安装公差》GB10183《起重机试验规范和程序》GB5905《交流异步电动机半导体变频调速总技术要求》GB12668《机电产品包装通用技术条件》GB/T13384《通用抓斗桥式起重机可靠性考核评定试验规范》JB/T50103《通用抓斗桥式起重机》GB/T14405《通用抓斗桥式和门式起重机司机室技术条件》GB/T14407《起重机电控设备》JB4314《涂漆通用技术条件》SZ014《起重机减速机》ZBJ19010《起重机底座式减速机》ZBJ19011《渐开线圆柱齿轮精度》GB10095《优质钢丝绳》GB9818《抓斗桥式起重机技术条件》GB1036《气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸》GB985《埋弧焊焊缝坡口的基本型式与尺寸》GB986《形状和位置公差》GB118-1184《表面粗糙度参数及其数值》GB1031《机械设备安装工程施工及验收规范》TJ231-（四）《安全电压》GB3805《电气设备安全设计导则》GB4064《电气装置安装工程施工及验收规范》GBJ232《公差与配合》GB1800-1804《包装储用图示标志》GB191《钢结构用高强度大六角螺栓、螺母、垫圈》GB1228-1231《起重吊钩》GB10051《起重机车轮》JB/T6392《碳素结构钢》GB700《低合金结构钢》GB1591《优质碳素结构钢技术条件》GB699《灰铁铸件分类及技术条件》GB976《碳素钢铸件分类及技术条件》GB979《低碳钢及低合金高强度钢焊条》GB981第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页《合金结构钢技术条件》GB3077《CD1电动葫芦技术条件》JB2100《CD1电动葫芦用断火限位器技术条件》JB2101《钢丝绳电动葫芦产品质量分等》JB／ZQ8004《钢丝绳电动葫芦实验方法》ZBJ80013.4《钢丝绳电动葫芦主电路限位器》ZBJ80013.53设备技术要求3.1QZ型5吨抓斗桥式起重机设备规格参数设备名称：QZ型5吨抓斗桥式起重机级别：A6跨度：19.5m起重量：5t起升高度：12m设备数量：2台（套）设备总重：26.6t最大轮压：105kN起重机轨道型号：Qu70速度起升速度（m/min）：40小车运行速度（m/min）：44.6大车运行速度（m/min）：93.7减速机主起升：ZQ-500速比：23.34数量：2台小车运行：ZSC-400速比：22.4数量：1台大车运行：ZQ-350速比：15.75数量：1台电动机主起升：YZR225M-8功率：22kw数量：2台小车运行：YZR132M-6功率：3.7kw数量：1台大车运行：YZR160M2-6功率：7.5Xkw数量：2台抓斗名称：四绳轮抓斗抓斗自重：2.4t型号：U47抓斗总高：2926mm有效容积：2.5m³最大开度：3450mm3.2CD15-12D型电葫芦设备规格参数设备名称：CD15-12D电动葫芦设备数量;1台起重量：5t起升高度：12m自重：0.530t运行方式：电动小车CD1单速速度起升速度（m/min）：8运行速度（m/min）：20起升电机电机型号：DZ14-7.5功率：7.5kw电机转速（r/min）：1400数量：1台运行电机电机型号：DZ14-0.8功率：0.8kw转速：1380r/min数量：1台3.3CD13-12D型电葫芦设备规格参数设备名称：CD13-12D电动葫芦设备数量：1台第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页起重量：3t起升高度：12m自重：0.420t运行方式：电动小车CD1单速速度起升速度（m/min）：8运行速度（m/min）：20起升电机电机型号：DZ14-4.5功率：4.5kw电机转速：1380r/min数量：1台运行电机电机型号：DZ14-0.4功率：0.4kw转速：1380r/min数量：1台3.5设备技术要求3.5.1机械系统1）主要承载构件如主梁、端梁、小车架等均需按GB/T14405-93标准规定制造，采用GB700-88标准Q345B钢材，最小板厚不小于标准值；非受力构件如走台、栏杆等采用Q235-B.F钢材。2）主梁为正轨箱型结构，主梁整体焊接不得分段，具有良好的刚度和强度，起重机大车运行机构和电气设备均设置在桥架上。3）端梁为箱形梁，端梁之间为精制高强铰制孔用螺栓联接。4）在桥架主梁、端梁及进入司机室的通道上均需设置安全护栏。5）各构件的分离状...
