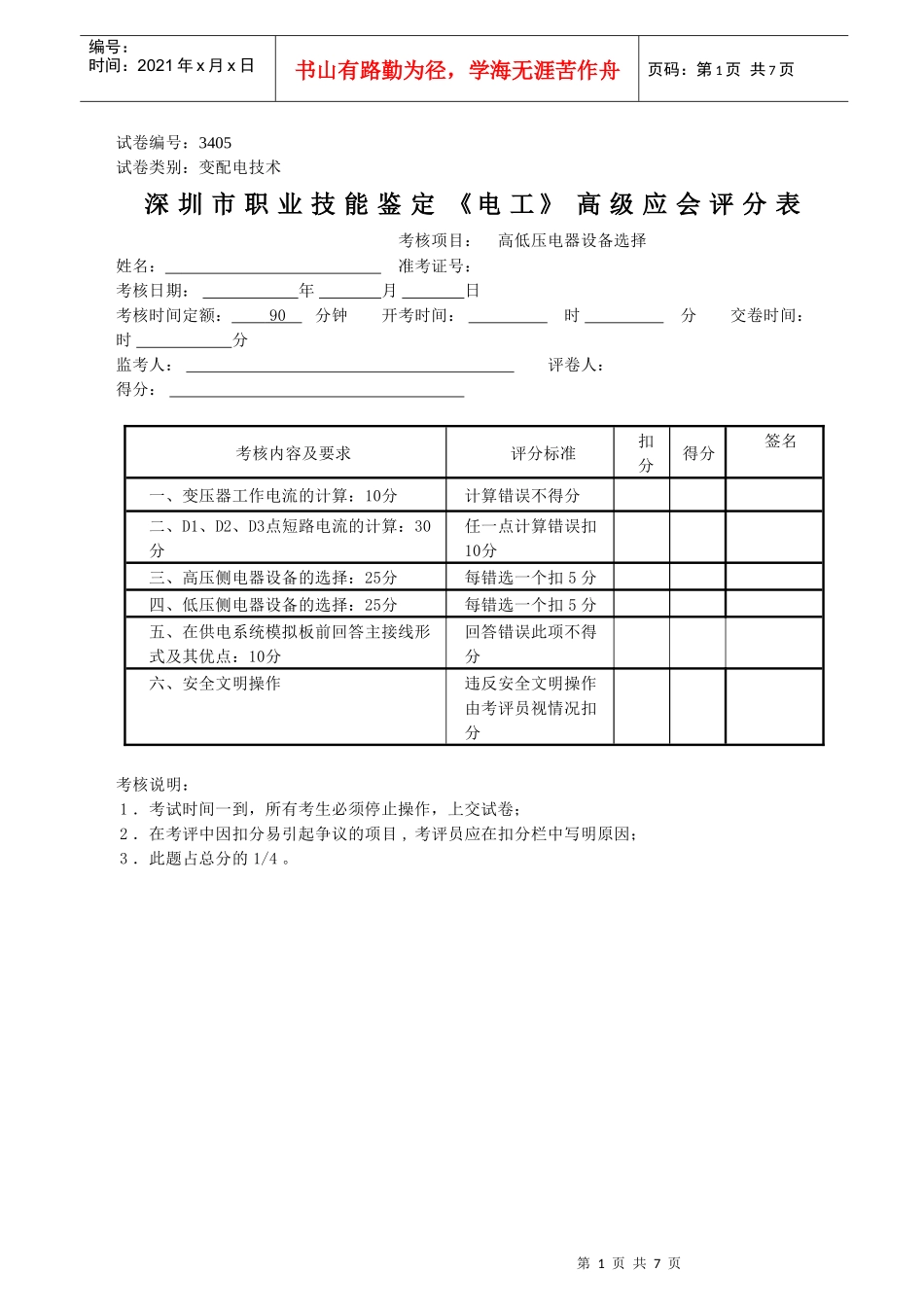

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页试卷编号：3405试卷类别：变配电技术深圳市职业技能鉴定《电工》高级应会评分表考核项目：高低压电器设备选择姓名：准考证号：考核日期：年月日考核时间定额：90分钟开考时间：时分交卷时间：时分监考人：评卷人：得分：考核内容及要求评分标准扣分得分签名一、变压器工作电流的计算：10分计算错误不得分二、D1、D2、D3点短路电流的计算：30分任一点计算错误扣10分三、高压侧电器设备的选择：25分每错选一个扣5分四、低压侧电器设备的选择：25分每错选一个扣5分五、在供电系统模拟板前回答主接线形式及其优点：10分回答错误此项不得分六、安全文明操作违反安全文明操作由考评员视情况扣分考核说明：1．考试时间一到，所有考生必须停止操作，上交试卷；2．在考评中因扣分易引起争议的项目,考评员应在扣分栏中写明原因；3．此题占总分的1/4。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页试卷编号：3405试卷类别：变配电技术深圳市职业技能鉴定《电工》高级应会试卷考核项目：高低压电器设备选择姓名：准考证号：考核时间定额：90分钟技术要求：一、变压器工作电流的计算：10分。（计算错误不得分）二、D1、D2、D3点短路电流的计算：30分。（任一点计算错误扣10分）三、高压侧电器设备的选择：25分。（每错选一个扣5分）试卷编号：3405考核项目：高低压电器设备选择姓名：准考证号：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页四、低压侧电器设备的选择：25分（每错选一个扣5分）五、在供电系统模拟板前回答主接线形式及其优点：10分。（回答错误此项不得分）六、安全文明操作：违反安全文明操作由考评员视情况扣分（1.有作弊等违反考场纪律行为按考场规定执行；2.未将考核设备复位及清理现场扣除20分；3.未归还考试工具、仪表、图纸扣除50分；4.造成主要设备损坏该项目记0分。）考核说明：1．考试时间一到，所有考生必须停止操作，上交试卷；2．此题占总分1/4。试卷编号：3405考核项目：高低压电器设备选择已知条件：变压器：7500KVA35/10．5KVUd%=7．5双回进线X0=0．334Ω/KmL=15Km系统电抗对：M1=100MVA，其标么值Xx=0．12QF1、QF3的动作时间为1．5S和1S要求：1、高压侧选择QS1、QF1和35KV电流互感器；若此互感器至配电盘的电缆长度是200米，二次侧允许的负载是3Ω，接一个电流表电阻是0．12Ω，接触电阻按0．1Ω计算，铜线导电系数为53m/Ωmm2，试校验互感器的准确度。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页2、低压侧选择QS5、QF3和10KV电流互感器。一、变压器工作电流计算一次电流：Id1=S√3U1=7500kVA√3×35kV=123.7A≈124A二次电流：Id2=S√3U2=7500kVA√3×10.5kV=412A二、D1、D2、D3点短路电流计算（标幺值）第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页1．D1点短路电流计算（QS7断），等效电路如下图取Sd=100MVA，Ud=37KV，Id=Sd√3Ud=100MVA1.73×37kV=1.56kA已知系统电抗为X*xj=0.12线路电抗为X*x=X0L·SdUC2=[0.334×15×100372]=0.37短路回路总电抗X*Σ=0.12+0.37=0.49三相短路电流标幺值为I=I*∞=I*z==10.49=2.04kA三相短路电流有名值为I″=I∞=Iz=IK(3)∗¿¿·Id=2.04×1.56kA=3.18kA短路冲击电流ish1=2.55I″=2.55×3.18kA=8.11kA短路电流发热量：上一级断路点动作时间一般比进线QF1大0.7s。上一级的跳闸时间是tjx=0.7+1.5=2.2s则短路电流热稳定校验I1∞2×tjx=3.182×2.2=22.25KA2．D2点短路电流计算（QS7合），等效电路如下图X*∑=X*xj+=0.12+0.372=0.3计算三相短路电流I2″=I∞2=IdX∑¿¿¿=1.56kA0.3=5.2kAish2=2.55I2″=2.55×5.2kA=13.26kA短路容量：S2=√3×I2×Up=1.73×5.2kA×37kV=333.2MVA计算短路发热：QF1的动作时间为1.5秒，断路时间取0.1秒，那么tjx=1.5s+0.1s=1.6s则热稳定校验I∞22×tjx=5.22×1.6s=43.33．D3点短路电流计算（QS7合，QF8断）第6...
