隧道机电设备施工与安装工艺(隧道工艺标准系列之十三)VIP免费

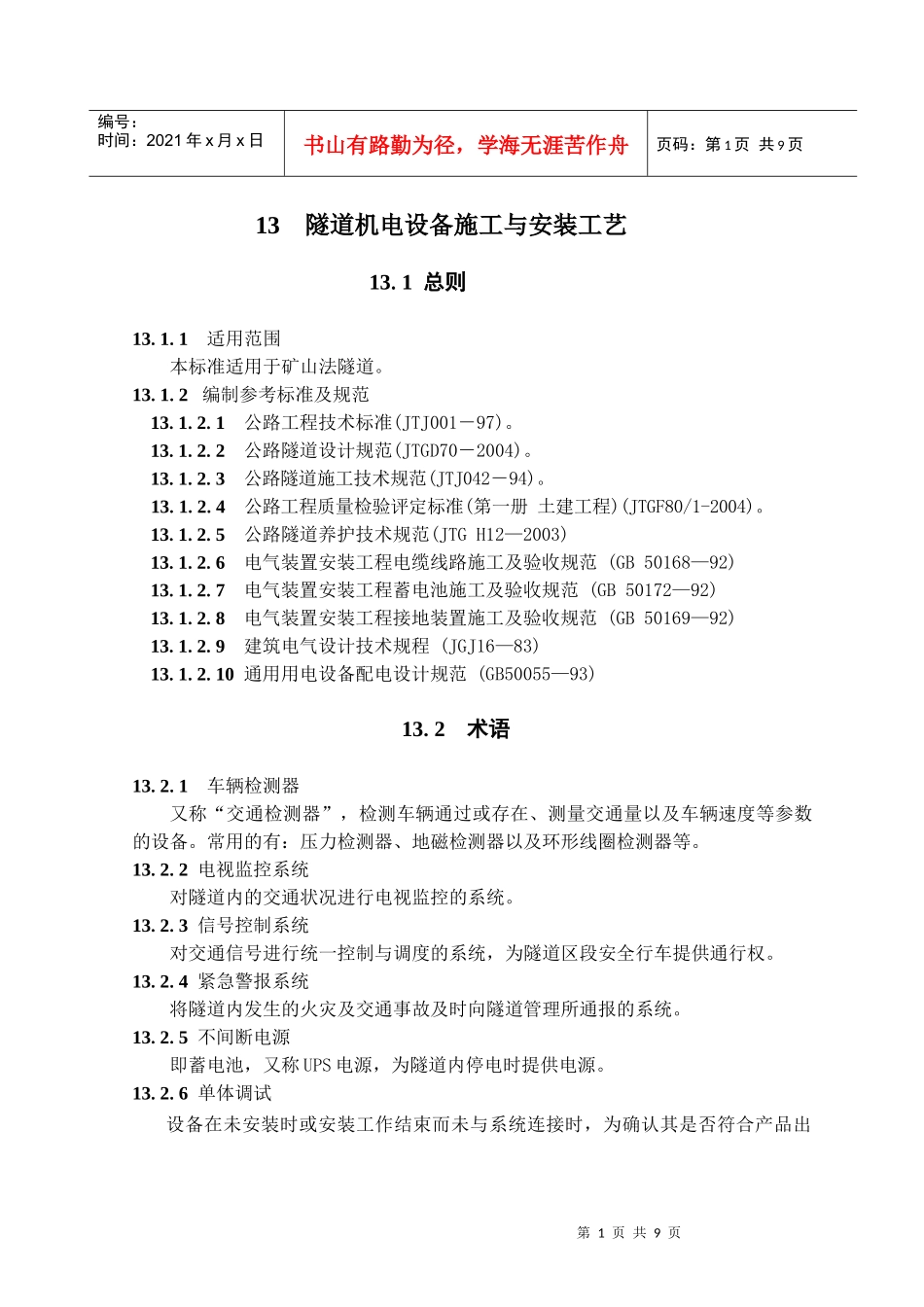

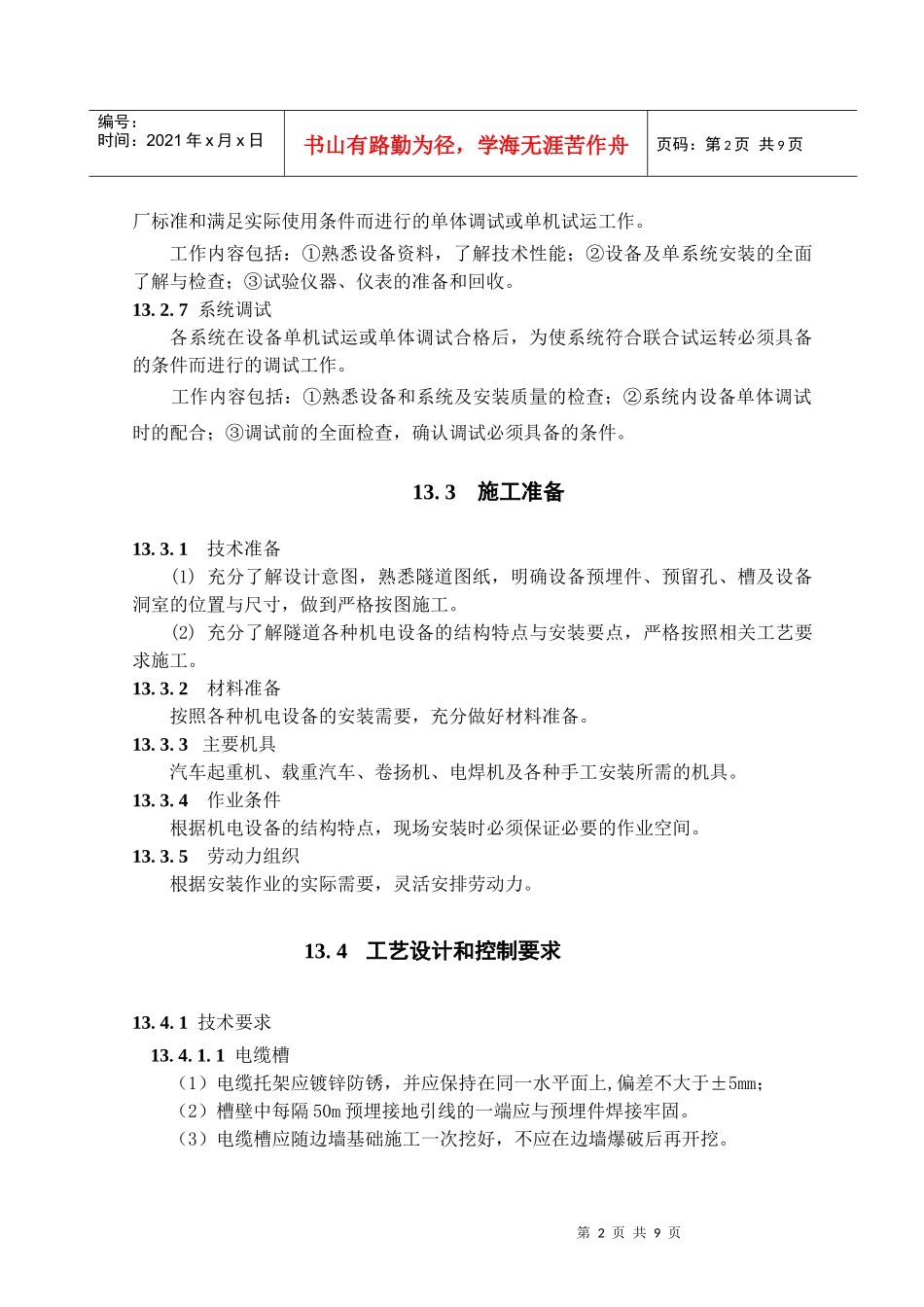

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页13隧道机电设备施工与安装工艺13.1总则13.1.1适用范围本标准适用于矿山法隧道。13.1.2编制参考标准及规范13.1.2.1公路工程技术标准(JTJ001－97)。13.1.2.2公路隧道设计规范(JTGD70－2004)。13.1.2.3公路隧道施工技术规范(JTJ042－94)。13.1.2.4公路工程质量检验评定标准(第一册土建工程)(JTGF80/1-2004)。13.1.2.5公路隧道养护技术规范(JTGH12—2003)13.1.2.6电气装置安装工程电缆线路施工及验收规范(GB50168—92)13.1.2.7电气装置安装工程蓄电池施工及验收规范(GB50172—92)13.1.2.8电气装置安装工程接地装置施工及验收规范(GB50169—92)13.1.2.9建筑电气设计技术规程(JGJ16—83)13.1.2.10通用用电设备配电设计规范(GB50055—93)13.2术语13.2.1车辆检测器又称“交通检测器”，检测车辆通过或存在、测量交通量以及车辆速度等参数的设备。常用的有：压力检测器、地磁检测器以及环形线圈检测器等。13.2.2电视监控系统对隧道内的交通状况进行电视监控的系统。13.2.3信号控制系统对交通信号进行统一控制与调度的系统，为隧道区段安全行车提供通行权。13.2.4紧急警报系统将隧道内发生的火灾及交通事故及时向隧道管理所通报的系统。13.2.5不间断电源即蓄电池，又称UPS电源，为隧道内停电时提供电源。13.2.6单体调试设备在未安装时或安装工作结束而未与系统连接时，为确认其是否符合产品出第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页厂标准和满足实际使用条件而进行的单体调试或单机试运工作。工作内容包括：①熟悉设备资料，了解技术性能；②设备及单系统安装的全面了解与检查；③试验仪器、仪表的准备和回收。13.2.7系统调试各系统在设备单机试运或单体调试合格后，为使系统符合联合试运转必须具备的条件而进行的调试工作。工作内容包括：①熟悉设备和系统及安装质量的检查；②系统内设备单体调试时的配合；③调试前的全面检查，确认调试必须具备的条件。13.3施工准备13.3.1技术准备(1)充分了解设计意图，熟悉隧道图纸，明确设备预埋件、预留孔、槽及设备洞室的位置与尺寸，做到严格按图施工。(2)充分了解隧道各种机电设备的结构特点与安装要点，严格按照相关工艺要求施工。13.3.2材料准备按照各种机电设备的安装需要，充分做好材料准备。13.3.3主要机具汽车起重机、载重汽车、卷扬机、电焊机及各种手工安装所需的机具。13.3.4作业条件根据机电设备的结构特点，现场安装时必须保证必要的作业空间。13.3.5劳动力组织根据安装作业的实际需要，灵活安排劳动力。13.4工艺设计和控制要求13.4.1技术要求13.4.1.1电缆槽（1）电缆托架应镀锌防锈，并应保持在同一水平面上,偏差不大于±5mm；（2）槽壁中每隔50m预埋接地引线的一端应与预埋件焊接牢固。（3）电缆槽应随边墙基础施工一次挖好，不应在边墙爆破后再开挖。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页（4）电缆槽盖板的制作，应平顺、整齐、无翘曲；盖板铺设应平稳，盖板两端与沟壁的缝隙应用砂浆填平，不得晃动或吊空；盖板规格应统一，可以互换。（5）采用多孔方管安设电缆时，其接头处应顺直联接，并作防水处理。不得使用有破损的多孔管。（6）隧道内电缆采用架空托架时，托架每隔50m接地一次，预埋接地引线的一端应与隧道壁内钢筋网焊接牢固。13.4.1.2通风机（1）通风机的机座与基础，应按设计要求施工。风机底盘与机座相连的地脚螺栓应按设计要求的螺栓孔布置预留孔眼。螺栓埋设时，灌浆应密实，螺栓应与机座面垂直。（2）射流风机的安装应符合下列要求：①射流风机不得侵入隧道建筑限界；②射流风机安装前应进行试运转；③射流风机安装的位置、悬吊高度及风机间的间距必须遵守设计要求。安装应牢固、可靠；④风机吊装时应有安全措施。（3）通风机房内的附属设施（如吊通风机的天车、检修台等），宜在机房施工时一次完成。13.4.1.3照明灯具和配电控制板（1）照明灯具和配电控制板的安装、配线、电缆的敷设以及电气装置的接地工程等应遵守现...
