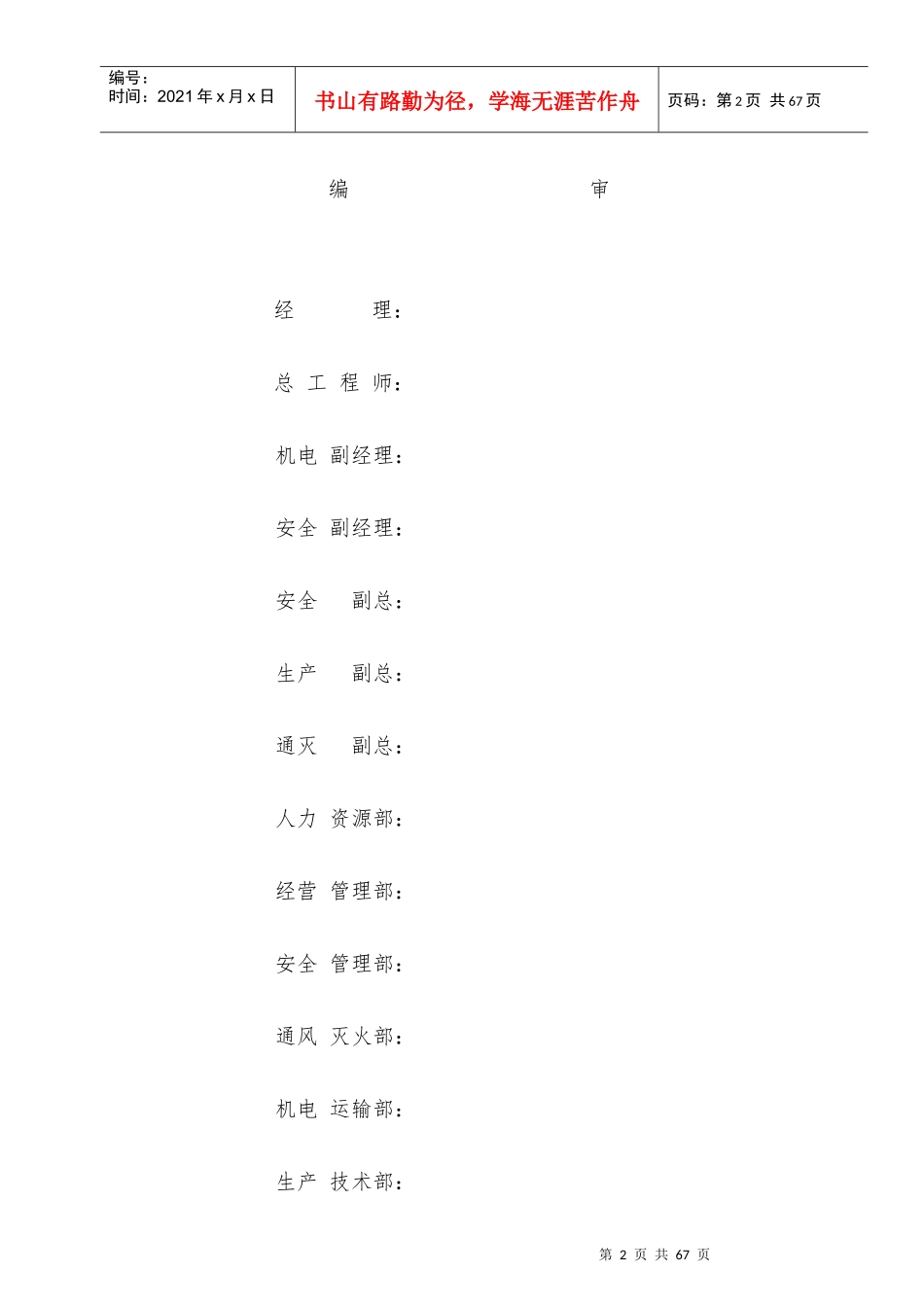

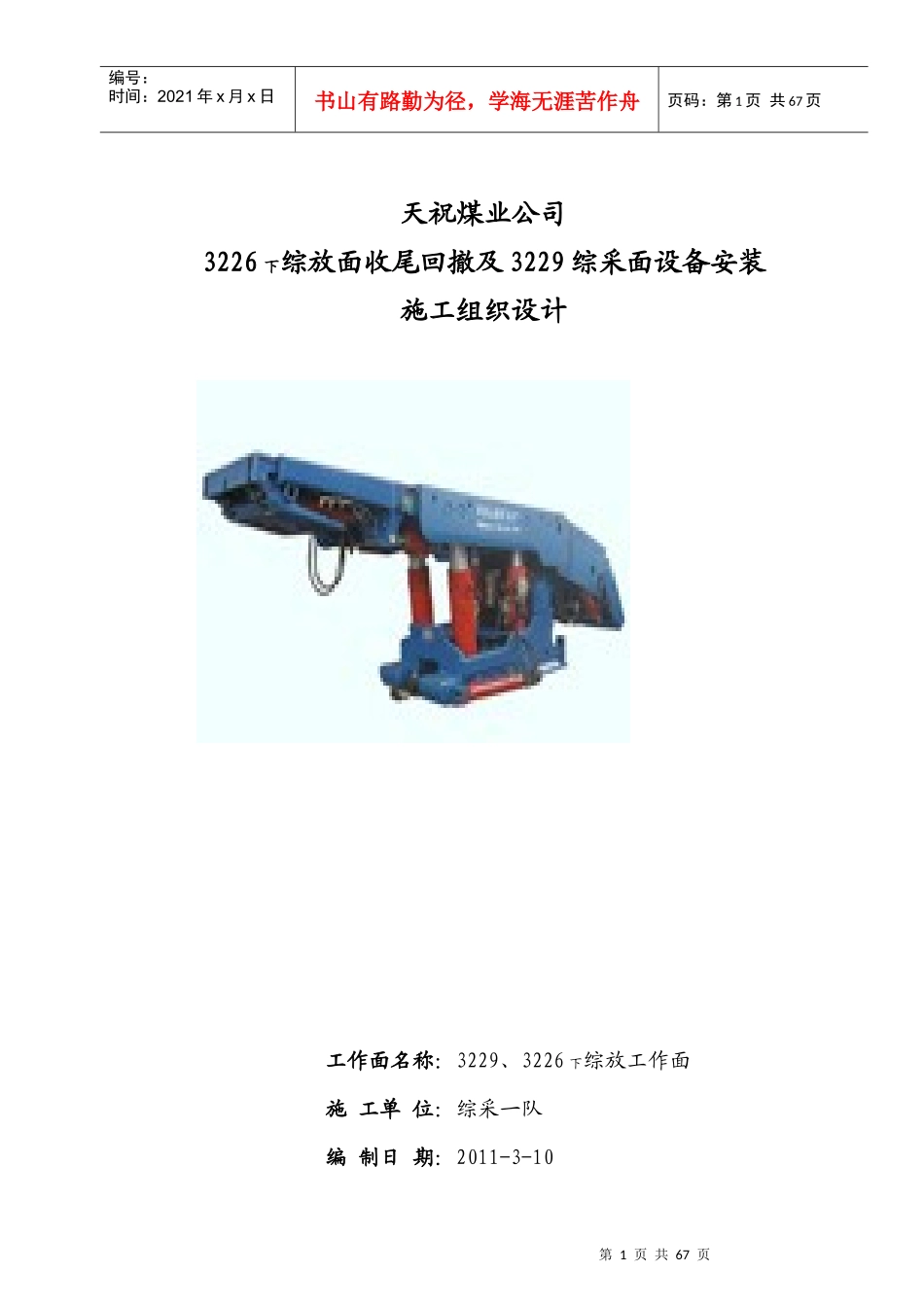

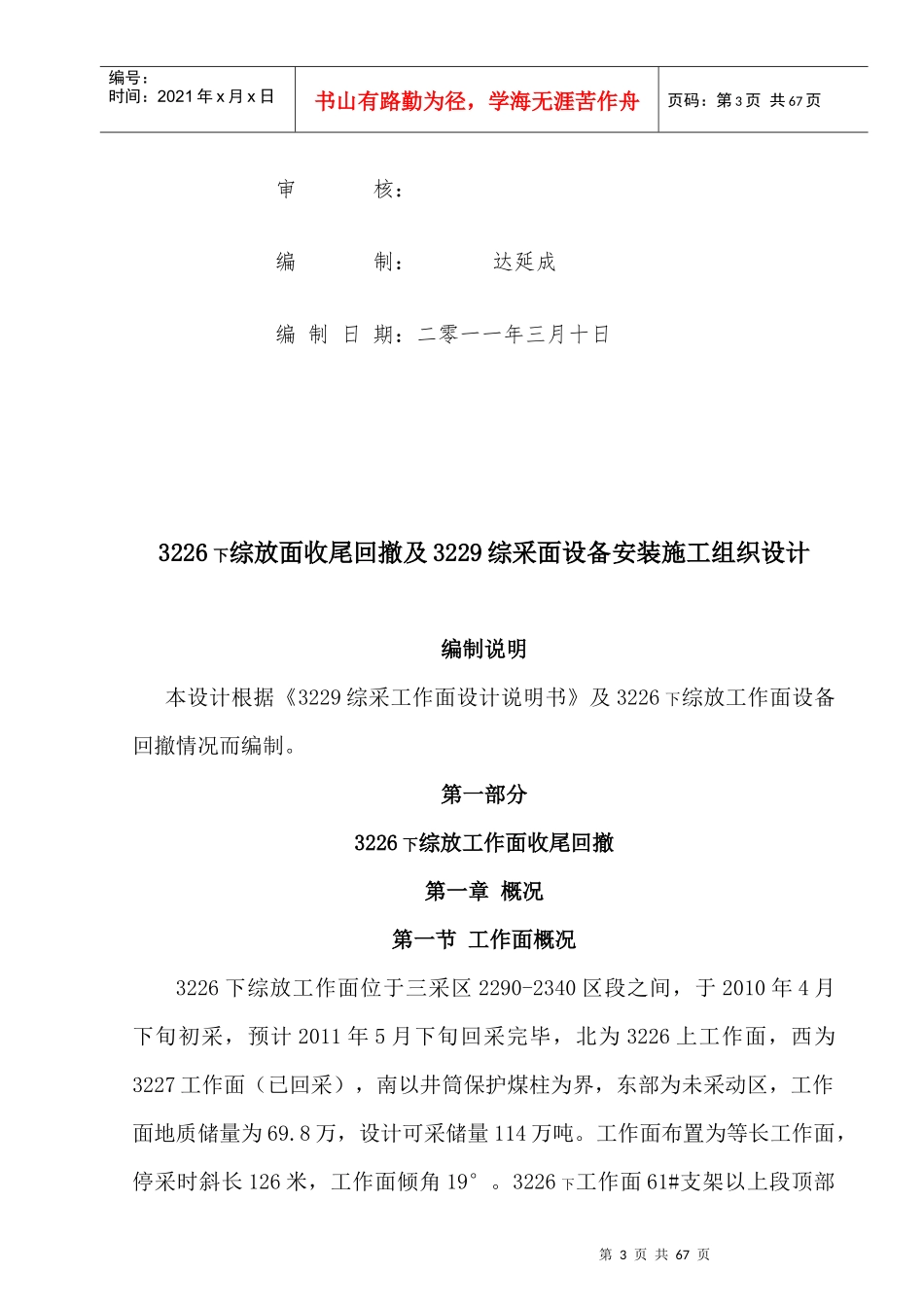

第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共67页天祝煤业公司3226下综放面收尾回撤及3229综采面设备安装施工组织设计工作面名称：3229、3226下综放工作面施工单位：综采一队编制日期：2011-3-10第2页共67页第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共67页编审经理：总工程师：机电副经理：安全副经理：安全副总：生产副总：通灭副总：人力资源部：经营管理部：安全管理部：通风灭火部：机电运输部：生产技术部：第3页共67页第2页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共67页审核：编制：达延成编制日期：二零一一年三月十日3226下综放面收尾回撤及3229综采面设备安装施工组织设计编制说明本设计根据《3229综采工作面设计说明书》及3226下综放工作面设备回撤情况而编制。第一部分3226下综放工作面收尾回撤第一章概况第一节工作面概况3226下综放工作面位于三采区2290-2340区段之间，于2010年4月下旬初采，预计2011年5月下旬回采完毕，北为3226上工作面，西为3227工作面（已回采），南以井筒保护煤柱为界，东部为未采动区，工作面地质储量为69.8万，设计可采储量114万吨。工作面布置为等长工作面，停采时斜长126米，工作面倾角19°。3226下工作面61#支架以上段顶部第4页共67页第3页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共67页为3216机采工作面采空区，3216工作面底板与3226工作面顶板高差为1.8-2.4米。第二节3226下综放工作面回撤设备1、工作面需撤除设备1）ZF4800/17/31型液压支架84付，共1458.227t；2）ZFG5200/17/32型过渡支架2付，共41.78t；3）ZT14400/17/31型端头支架1付，共61.5t（一主两副）；4）MG250/601－WD型采煤机1台，共36.5t；5）SGZ764/250型刮板输送机1台，共145t；6）SGZ764/250型刮板输送机1台，共83.4t；2、运输顺槽需撤除设备1）WRB250/31.5型乳化液泵站1套(两箱一泵)；2）XPB320/6.3型喷雾泵站1套；3）移动变电站2台及电气开关列车；4）SGW620/40T型刮板运输机1台。5）DSJ80/40/75×2型伸缩式胶带输送机1台第二章3226下综放面回撤（方案一）第一节3226下综采工作面收尾前的准备工作1、由机电运输部牵头，会同通风灭火部、生产技术部对支架运输线路的巷道、管路、缆线等认真普查，对影响运送支架的地方及早安排整改。2、由生产技术部在3226下进风巷设计回撤吊装峒室（具体位置根据第5页共67页第4页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共67页现场实际情况确定），并在做回撤通道时安排队伍施工，吊装硐室长度为6米，宽度3.4米，高度5.5米，采用钢棚锚索固定等支护。（附图）3、在3226下工作面运输顺槽下帮正对回撤通道位置扩掘绞车房，安装一台JD－55型调度绞车用于回撤工作面设备，并在吊装硐室以北5米处安装JM-14型慢速绞车1台，用于拉移设备部件。4、由综一队在3226进风巷原二台皮带机头处安装临时乳化液泵站一台（两泵一箱）。5、由综掘队负责在3226下进风巷起底，起底长度：进风上山到停采线，高度2.5米。起底后巷道底板必须平整，轨道铺设符合标准。并在工作面端头支架回撤后在吊装硐室至下出口铺设轨道，并硬化底板。6、由运输队负责将3226下进风上山及进风巷、进风石门轨道更换为24kg轨道，并铺设符合标准。7、由机运部负责清点回撤工作面所需的工器具是否齐全，平板车是否到位。第二节回撤方法1、设备回撤运输情况1）回撤方案：进风巷所有设备（桥转机、破碎机）从进风巷装车回收出井；前后部溜子及附属部件（挡煤板、齿轨等）采用从上向下的顺序，分件拉移至下出口至吊装硐室装车运往3229工作面，部分前溜部件可拉移至回风巷装车运往3229工作面；端头支架拉移至掩护梁超过下出口以外1米处解体，分件拉移至吊装硐室装车回收出井；工作面液压支架采用第6页共67页第5页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共67页从上向下顺序拉移至下出口至吊装硐室装车运往3229工作面，需检修液压支架运往检修硐室或在吊装硐室解体分件...
