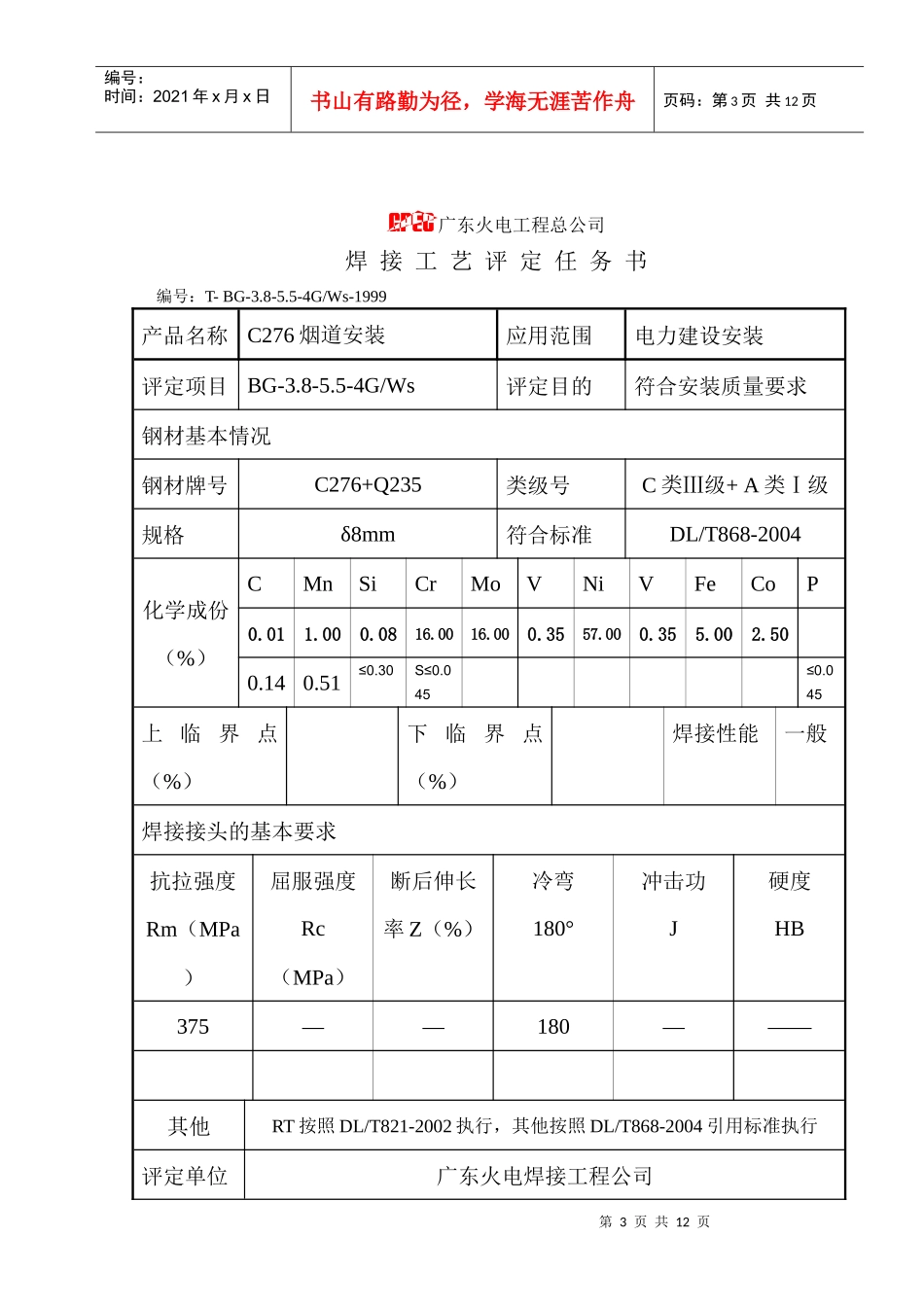

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页广东火电工程总公司编号：BG103焊接工艺评定项目：BG-3.8-5.5-4G/Ws评定单位：广东火电焊接工程公司日期：2006.7.23第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页广东火电工程总公司焊接工艺评定任务书编号：T-BG-3.8-5.5-4G/Ws-1999产品名称C276烟道安装应用范围电力建设安装评定项目BG-3.8-5.5-4G/Ws评定目的符合安装质量要求钢材基本情况钢材牌号C276+Q235类级号C类Ⅲ级+A类Ⅰ级规格δ8mm符合标准DL/T868-2004化学成份（%）CMnSiCrMoVNiVFeCoP0.011.000.0816.0016.000.3557.000.355.002.500.140.51≤0.30S≤0.045≤0.045上临界点（%）下临界点（%）焊接性能一般焊接接头的基本要求抗拉强度Rm（MPa）屈服强度Rc（MPa）断后伸长率Z（%）冷弯180°冲击功J硬度HB375——180———其他RT按照DL/T821-2002执行，其他按照DL/T868-2004引用标准执行评定单位广东火电焊接工程公司第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页评定任务书签发人员及资质责任姓名资质（职称）日期签发任务书单位盖章编制审核批准广东火电工程总公司焊接工艺评定方案编号：D-BG-3.8-5.5-4G/Ws-1999共2页第1页任务书编号T-BG-3.8-5.5-4G/Ws-1999产品名称电力建设安装评定项目BG-3.8-5.5-4G/Ws评定目的符合安装质量要求评定钢材钢材牌号C276+Q235类级别C类Ⅲ级+A类Ⅰ级钢材厚度8mm直径评定钢材成分、性能复核结论检验报告编号钢材焊接性一般验证资料编号接头型式及焊道设计接头种类V型坡口对接或角接对口简图：焊道简图：坡口形式V型衬垫及其材料无焊道设计单道多层焊道金属厚度8+（1～1.5）mm焊接方法种类Ws自动程度手动填充材料和保护气体第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页焊接材料焊丝型号ERNiCrMo-4规格φ2.4保护气体气体总类氩气流量8-10L/min焊条（剂）型号—规格—背面保护氩气流量8-10L/min钨极型号Wce-20规格φ2.5拖后保护—流量—其它焊前焊丝表面打磨光亮试件检验项目检验项目外观无损探伤力学性能弯曲试验金相试验硬度其他抗拉强度冲击试验冷弯要求（有或无）有有有无有有有有无无广东火电工程总公司焊接工艺评定方案共2页第2页焊接位置及试件数量焊接位置垂直固定试件数量1焊接工艺参数焊层道号单层、单道焊缝尺寸宽×高焊接方法焊条（焊丝）电流范围（气体压力）电压范围V（焊炬型号、焊嘴号）焊接速度范围mm/min其他型（牌）号规格（mm）极性（乙炔MPa）电流A（氧气MPa）1WsERNiCrMo-4φ2.4正接60±1010-1350-652WsERNiCrMo-4φ2.4正接60±1010-1350-653层以后WsERNiCrMo-4φ2.4正接60±1010-1360-75施焊技术无摆动焊或摆动焊摆动焊连弧或断弧焊连弧运条方式锯齿根层或层间清理方法扁铲、电动角磨机清根方法或单面焊双面成型无焊嘴尺寸（mm）导电嘴与工件距离第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页（mm）其他预热预热温度℃—宽度mm—层间温度℃<100预热保持方式—后热、焊后热处理热处理种类—加热温度范围—保温时间h—升温速度℃/h—加热宽度mm—保温宽度mm—降温速度℃/h—其他—评定单位广东火电焊接工程公司评定任务书签发人员及资质责任姓名资质（职称）日期评定单位及批准部签章编制年月日审核年月日批准年月日广东火电工程总公司焊接工艺评定报告编号：RQP-BG-3.8-5.5-4G/Ws-1999共5页第1页任务书编号T-BG-3.8-5.5-4G/Ws-1999相应工艺评定方案编号D-BG-3.8-5.5-4G/Ws-1999评定项目BG-3.8-5.5-4G/Ws产品名称C276烟道安装评定钢材钢材牌号C276类级别C类Ⅲ级+C类Ⅲ级钢材厚度8mm直径钢材焊接性一般焊接方法种类Ws自动化程度手动接头型式及焊道设计接头种类V型坡口对接或角接对口简图：焊道简图：坡口形式V型衬垫及其材料无第7页共12页第6页共12页编号：时间：2021年...
