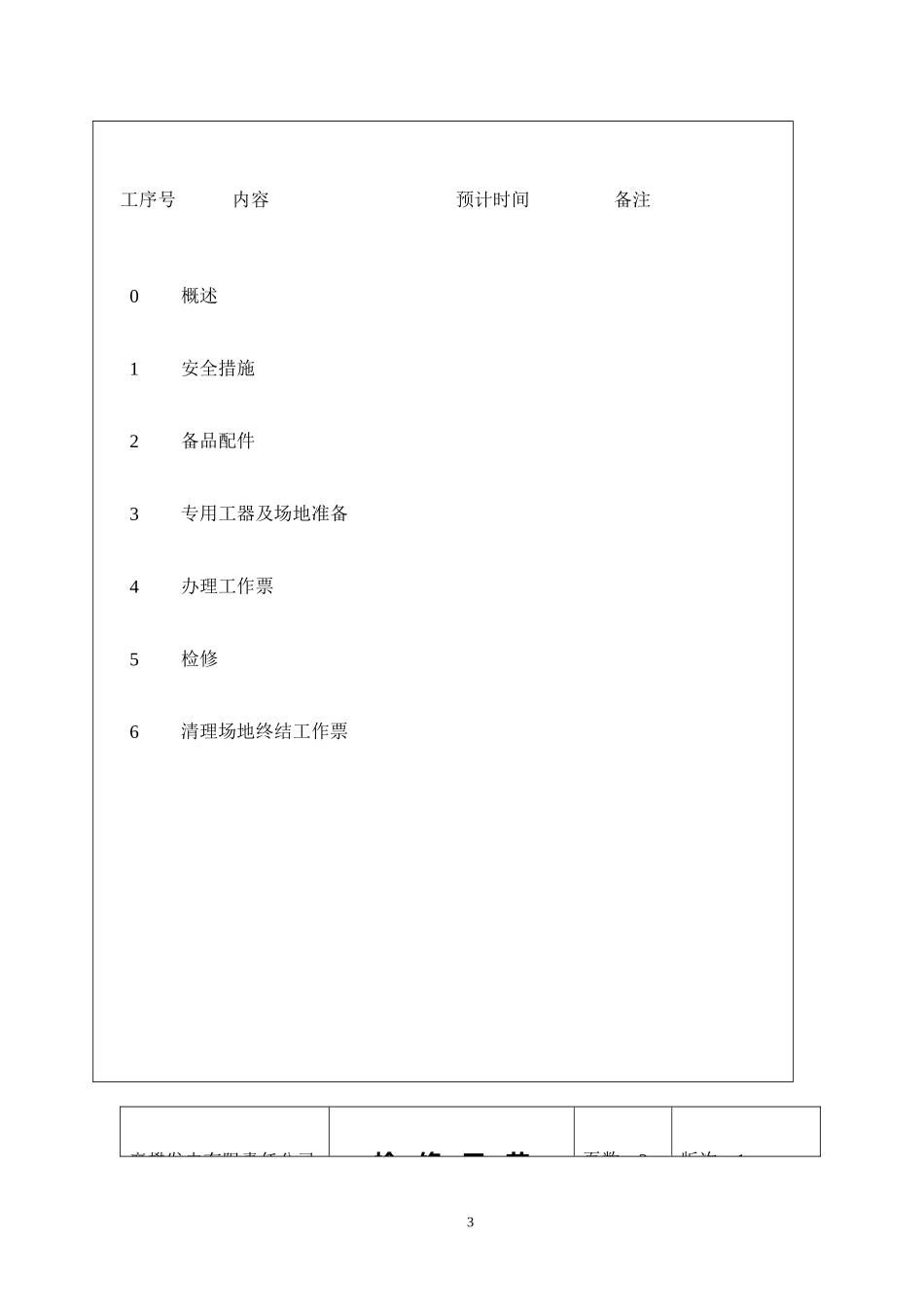

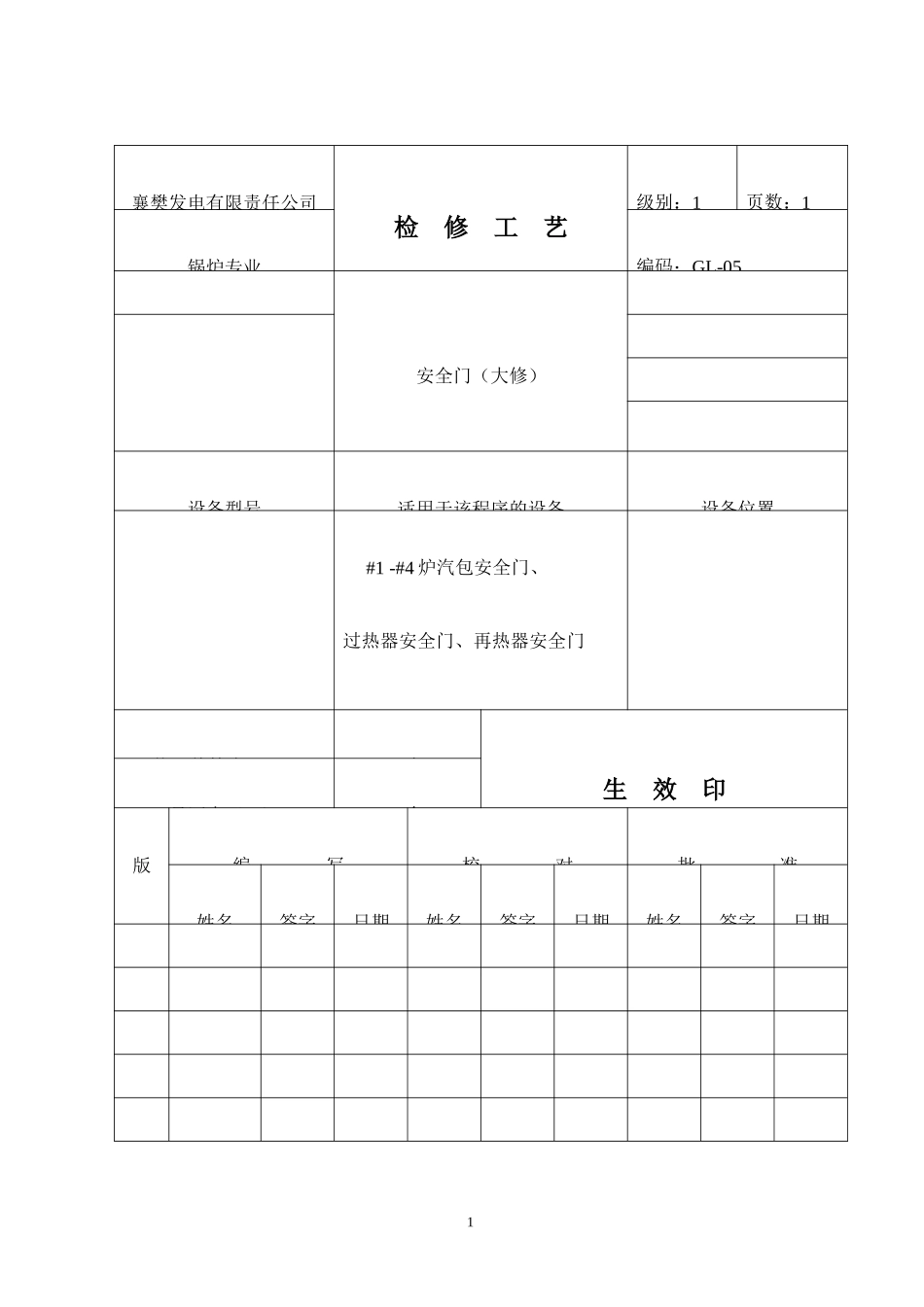

襄樊发电有限责任公司检修工艺级别：1页数：1锅炉专业编码：GL-05人员组成安全门（大修）预计工时工作票号设备型号适用于该程序的设备设备位置#1-#4炉汽包安全门、过热器安全门、再热器安全门停工待检点（H）1个生效印见证点（W）1个版次编写校对批准姓名签字日期姓名签字日期姓名签字日期1磁盘号按规定分发襄樊发电有限责任公司检修工艺页数：2版次：1锅炉专业安全门编号：GL-052工序号内容预计时间备注0概述1安全措施2备品配件3专用工器及场地准备4办理工作票5检修6清理场地终结工作票襄樊发电有限责任公司检修工艺页数：3版次：13锅炉专业安全门编号：GL-05工序0概述口安全门检修项目为安全阀解体，各部分组件的清理检查，密封面的研磨、安全门装复、安全门的整定。口安全门装复之前要经三级验收其阀瓣与阀座结合情况。工序1安全措施口严格执行《电业安全工作规程》口与安全阀联接的容器内无压力，无余汽存水。工序2备品备件口阀瓣口螺栓口螺母口阀杆工序3专用器工具及场地准备3.1专用工器具4襄樊发电有限责任公司检修工艺页数：4版次：1锅炉专业安全门编号：GL-05工序4办理工作票口检查验证工作票工序5安全门检修5.1安全门解体口清扫安全门外部灰尘，对阀体与阀盖作好相对位置记号，便于回装。口拆下上、下调节环的固定螺丝，将喷嘴环向逆时针转直到与阀瓣支架相接触。记录下旋转的槽数，这个位置从它的接触处起，定为负的（-）向下槽数。调节环向逆时针转直到它接触到阀瓣支架，记录下旋转的槽数，这个位置从它的接触处起，定为（+）向上槽数。口拆卸阀帽，扳手，叉杆口测量并记录弹簧调节螺栓的初始位置。口旋松弹簧调节螺丝、螺母、解除弹簧紧力。口松开拆下阀盖与阀体的联接螺栓。口用手动葫芦将阀盖、弹簧组件垂直向上吊起超出阀杆，放置好，注意在提升5襄樊发电有限责任公司检修工艺页数：5版次：1锅炉专业安全门编号：GL-056口卸下阀瓣，上调节环、导向套、阀杆部件放在干净的布上。5.2安全阀各部分组件的清理检查口检查阀瓣损伤情况，当阀瓣密封面上出现0.5mm以上的划痕，点蚀、磨损须更换阀瓣，当阀瓣密封面上出现裂纹也应更换阀瓣。口检查阀座损伤情况，当阀座密封面出现0.5mm以上的凹坑、划痕，以至不能通过研磨加工出一个完整的密封面时，应更换阀体，当阀座密封面上出现裂纹进也应进行更换阀体。口检查弹簧是否有裂纹及塑性变形，若有裂纹或变形应进行更换弹簧。口检查阀杆是否弯曲，阀杆上的丝扣是否完整，阀杆光滑部分是否光滑、无麻点、伤痕、阀杆弯曲度≤1/1000，椭圆度≤2/1000，丝扣应完整，超过标准应进行更换阀杆。口清理检查阀杆与轴套密封面之间有无毛刺、锈蚀磨损等缺陷，若有毛刺应修复，若锈蚀磨损影响密封时应更换有缺陷的部件。襄樊发电有限责任公司检修工艺页数：6版次：1见证点-17锅炉专业安全门编号：GL-05口需要进行大量研磨时，应在研磨垫块上撒一簿层中等磨砂研磨。口随后换一研磨块用细磨砂研磨。口再换一块研磨块用精细磨砂研磨，得到一个光滑的表面。口最后进行精密研磨，用CROSBY提供的磨砂PDH-27（或丙酮）配合进行。口a.PDH-27或丙酮清洗研磨垫块。口b.环绕研磨垫块表面每隔半寸至一英寸的间距放一点PDH26研砂（每个垫块不少于4点），然后在每一点磨砂上加一滴溶剂PDH-27。口c.将研磨块正对着阀座或阀瓣轻微下压来进行研磨，当研磨块移动困难，则取下研磨块加几滴PDH-27后重新研磨，但不加向下的压力。口d.大约一分钟后，移开研磨块及被磨面，并用一块清洁干燥柔软的布擦净。口e.检查被磨表面是否合格，不合格时重复上述步骤。阀瓣与阀座着色检查结合情况：在阀瓣、阀座结合面上划数条钢笔线，用旋转法检查，结条磨断即可。停工待检点-18襄樊发电有限责任公司检修工艺页数：7版次：1锅炉专业安全门编号：GL-05口旋紧弹簧调节螺丝和锁紧螺母，注意旋入的位置与拆下之前的初始位置相同。口安装板手，叉杆及阀帽。口调整上调节环与下调节环的位置，注意按拆之前记录的槽数复原、锁紧固定螺丝。口清理检查现场。口安全门的整定。口锅炉点火后，机组并网前进行再热蒸汽系统安全门整定（实跳）汽包压力升至额定压力的70%时进行汽包及过热蒸...
