重要办公区安全防范系统设计方案VIP免费

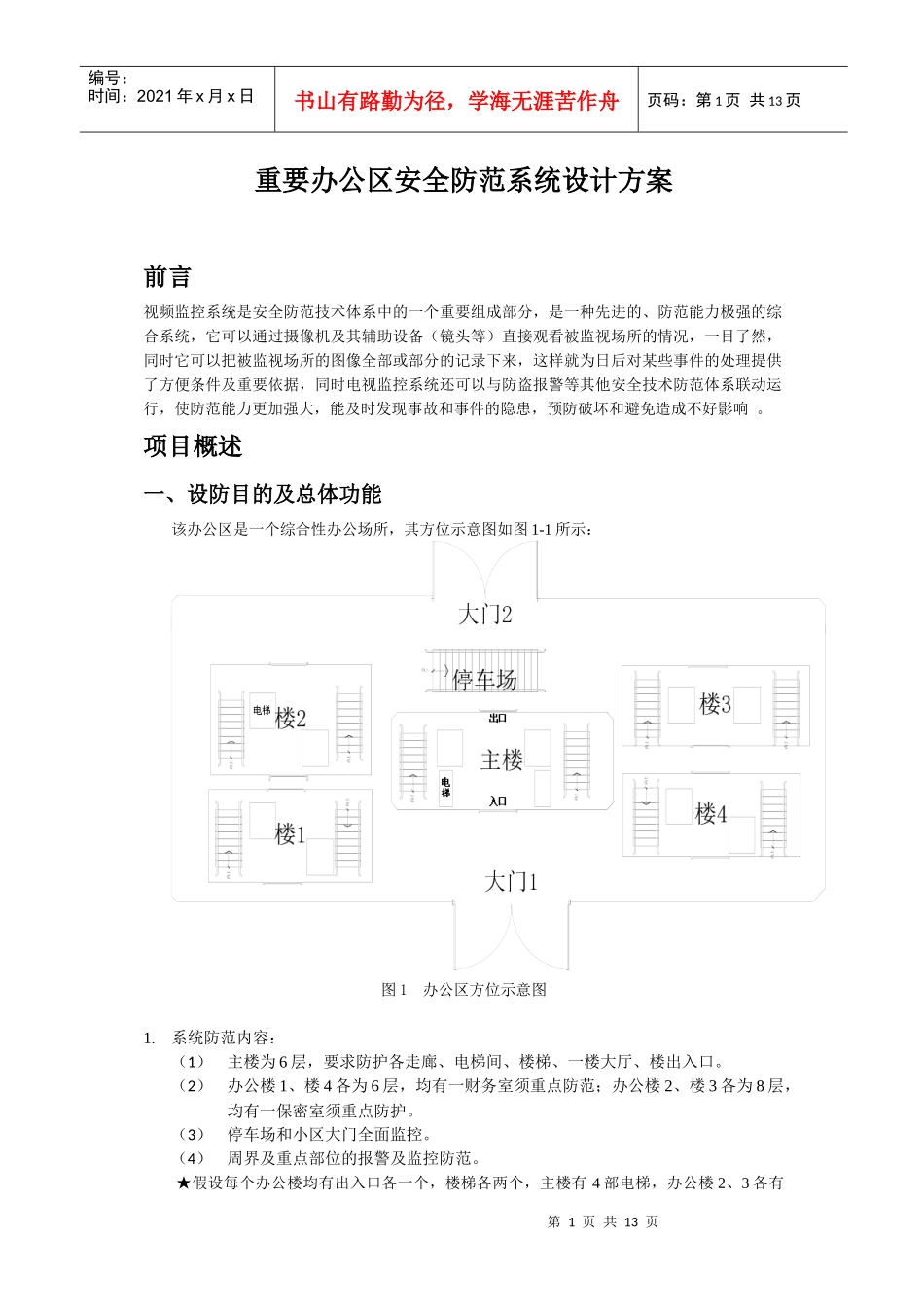

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页重要办公区安全防范系统设计方案前言视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过摄像机及其辅助设备（镜头等）直接观看被监视场所的情况，一目了然，同时它可以把被监视场所的图像全部或部分的记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据，同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大，能及时发现事故和事件的隐患，预防破坏和避免造成不好影响。项目概述一、设防目的及总体功能该办公区是一个综合性办公场所，其方位示意图如图1-1所示：图1办公区方位示意图1.系统防范内容：（1）主楼为6层，要求防护各走廊、电梯间、楼梯、一楼大厅、楼出入口。（2）办公楼1、楼4各为6层，均有一财务室须重点防范；办公楼2、楼3各为8层，均有一保密室须重点防护。（3）停车场和小区大门全面监控。（4）周界及重点部位的报警及监控防范。★假设每个办公楼均有出入口各一个，楼梯各两个，主楼有4部电梯，办公楼2、3各有第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页两部电梯。（如上图所示）2.系统取证的内容：（1）报警的地址时间性质等；（2）报警区域即时的现场及周边场所的图像；（3）日常监控状态图像及同步录像资料；3.系统联动的内容：（1）报警的音响与灯管指示；（2）计算机报警平面及部位显示；（3）重要场所图像监控点的跟踪、定位；（4）取证设备的接警后自动切换画面、启动、记录；（5）其它需要联动的安防设备的启动。4.总体设计思路必须满足以下要求：监控设备造型美观，明装与暗装相结合，抗破坏能力强。监控系统先进，操作灵活检点，性能可靠，节省人力、物力资源。监控画面实时性、能观性好，使操作员以最快的速度、最准确的方式处理报警信号。5.设备的工作环境办公楼内温湿度常年控制范围（-5℃～55℃，相对湿度35%～95%），设备工作环境温度为0℃～55℃、设备工作的最大湿度为95%。6.系统的性能指标计算机平均无故障时间MTBF大于20000小时报警系统漏报率为零，误报率≤2%监视器符合UL认证标准和FCC的A等级限制规定摄像机符合UL1409安全标准和FCC的A等级辐射标准控制箱符合UL1076安全标准和FCC的AA级认证监视图像质量按“五级损伤标准”评定不低于4级图像画面的灰度不低于8级图像水平清晰度黑白电视系统不低于1000线，彩色电视系统不低于500线系统的各路视频信号，在监视器输入端的电平值为1VP-P±3dBVBS相对应4级图像质量的信噪比符合下表的规定,系统在低照度使用时，监视画面应达到可用图像，其系统信噪比不得低于50dB。指标项目黑白电视系统彩色电视系统随机信噪比3736单频干扰4037电源干扰4037脉冲干扰3731二、系统方案的设计1.安防系统子系统功能划分及原理1.1根据对该办公区的安全防范需求分析，可以分为以下几个子系统：第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页●出入口控制与门禁子系统●闭路电视监控子系统●防盗报警、系统联动子系统●停车场管理子系统1.2各子系统原理说明及具体实施1.2.1出入口控制与门禁子系统采用验证或者登记对出入者进行出入管理的缺点是占用人力、效率低，而且其可靠性与人力的状态关系较大。门禁系统通常采用各种身份卡识别系统，本设计中采用非接触式IC卡。它主要由计算机管理系统、出入控制器、门禁读卡器、电子门锁等组成。计算机管理系统与若干个出入控制器通过网络连接。1）计算机管理系统装有门禁系统的管理软件，与读卡控制器的通信软件。计算机管理系统管理门禁系统中的所有读卡器，向它们发出控制命令、设置进出者的身份、进出时间等；接收读卡控制器发来的信息，完成系统中所有信息记录、存档、分析、打印等处理工作。2）出入控制器它主要采用单片机实现身份识别及控制功能。接收读卡器发来的进出者的信息，同已经存储的信息相比较以做出判断，然后再发出处理的信号，完成开锁、闭锁等工作。3）...
