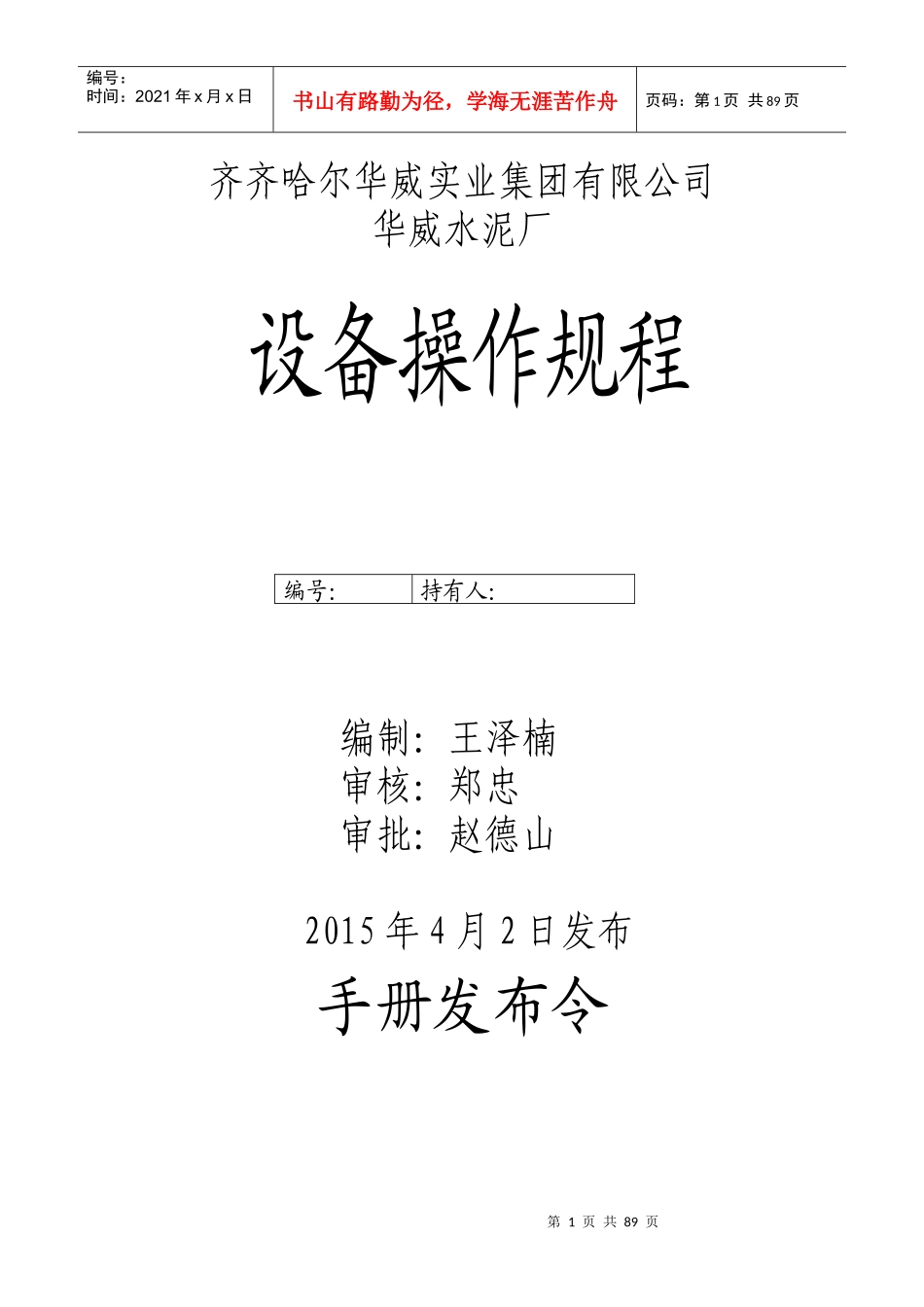

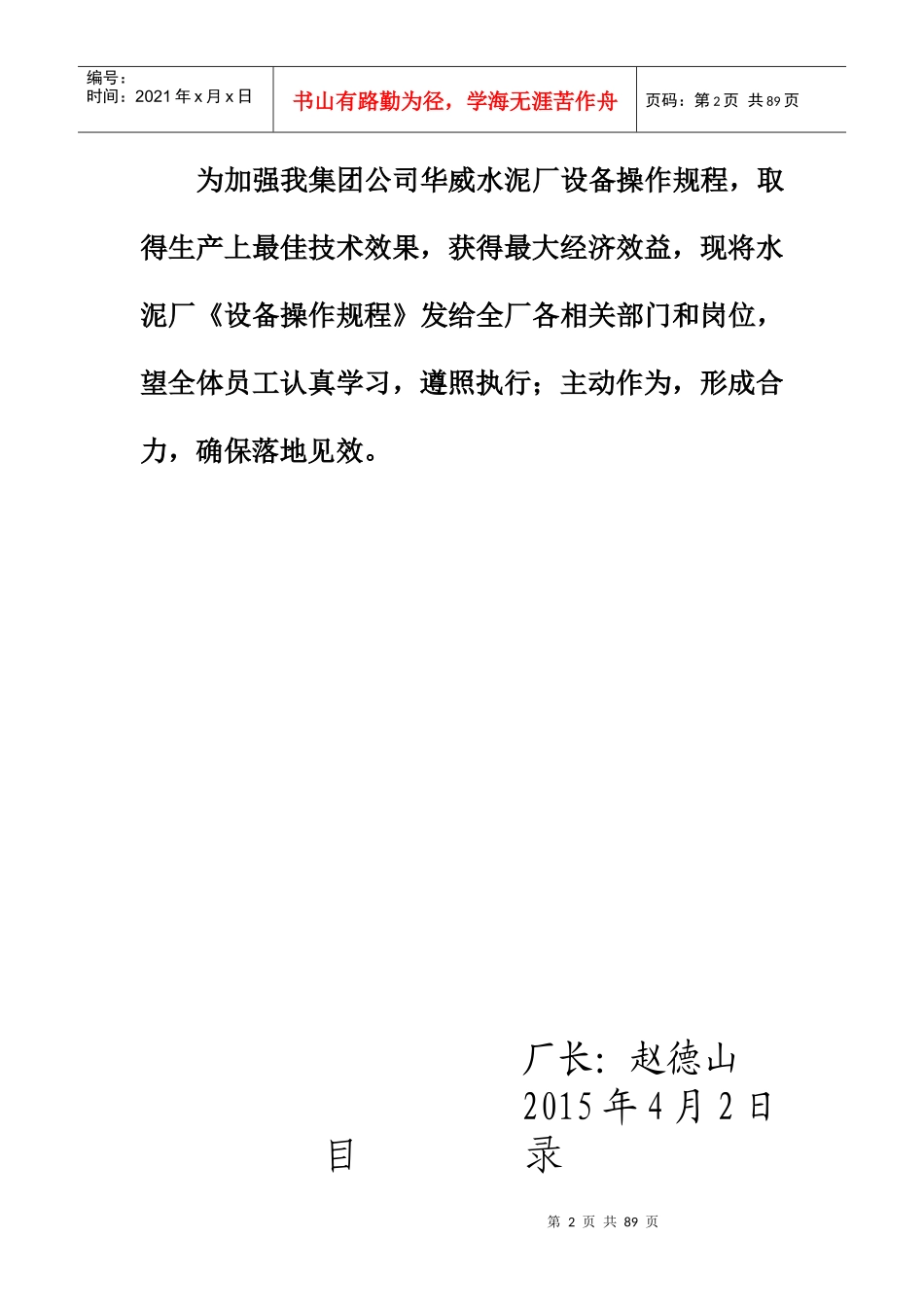

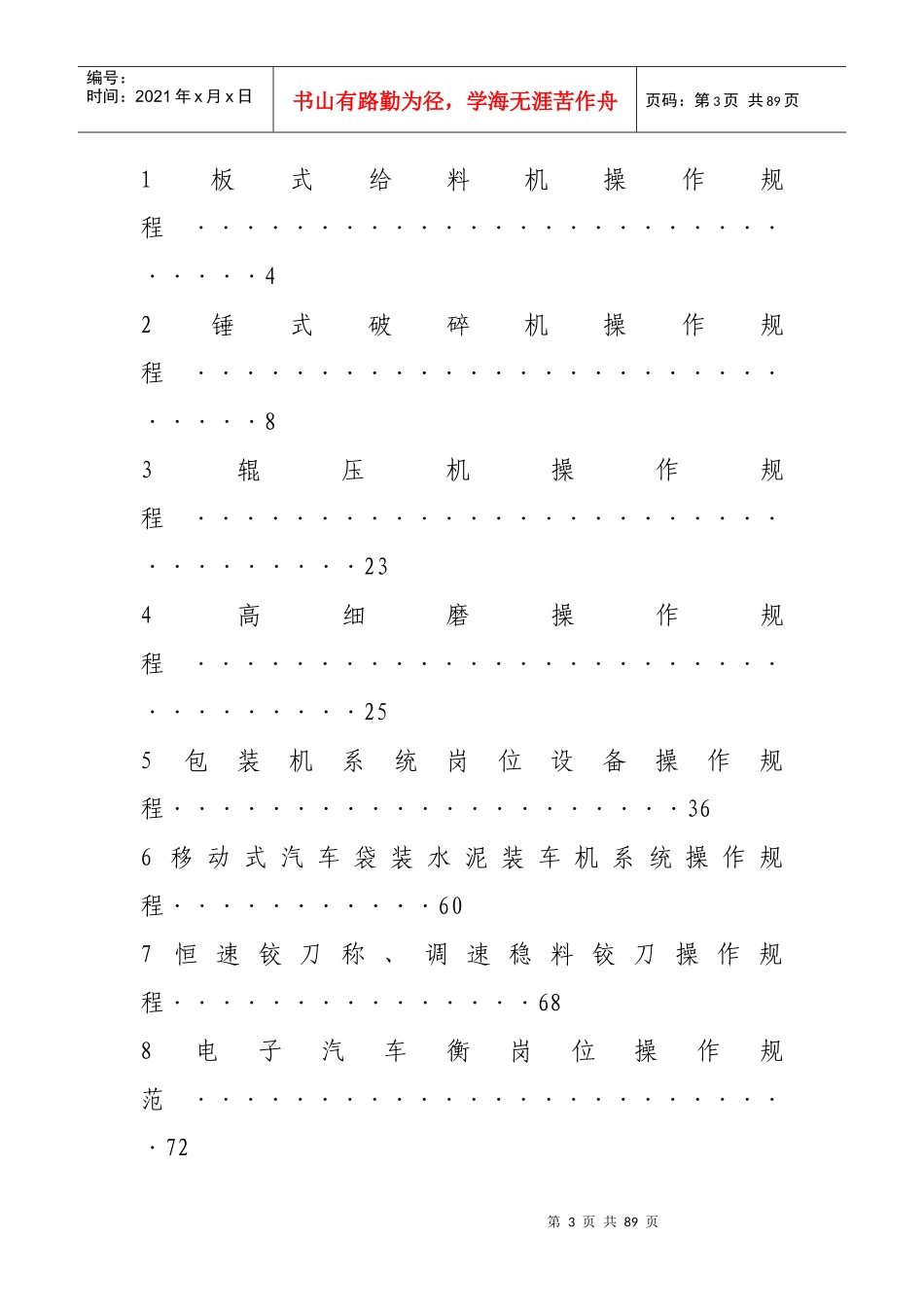

第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共89页齐齐哈尔华威实业集团有限公司华威水泥厂设备操作规程编制：王泽楠审核：郑忠审批：赵德山2015年4月2日发布手册发布令编号：持有人：第2页共89页第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共89页为加强我集团公司华威水泥厂设备操作规程，取得生产上最佳技术效果，获得最大经济效益，现将水泥厂《设备操作规程》发给全厂各相关部门和岗位，望全体员工认真学习，遵照执行；主动作为，形成合力，确保落地见效。厂长：赵德山2015年4月2日目录第3页共89页第2页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共89页1板式给料机操作规程·····························42锤式破碎机操作规程·····························83辊压机操作规程·································234高细磨操作规程·································255包装机系统岗位设备操作规程·····················366移动式汽车袋装水泥装车机系统操作规程···········607恒速铰刀称、调速稳料铰刀操作规程···············688电子汽车衡岗位操作规范·························72第4页共89页第3页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共89页9悬浮式双皮带失重称操作规程·····················75板式给料机操作规程一、板式给料机（一）、主要技术参数及性能型号、规格：BWL用途：输送生产水泥制品块状原料输送能力：30—150t/h输送粒度：<500mm第5页共89页第4页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共89页链板长度：1000mm机头尾中心距：1000mm链条节距：320mm安装科技：0≤a≤30°（任意选取）给料机速度：0.03—0.15mm/s电动机：yvp200L1—618.5kw380v调整范围：97—970转/分减速器：NGW123—6速比：315（二）结构板式给料机主要由以下若干部件组成：1、传动装置：传动装置包括电动机、减速机、连轴器、传动底座等。2、头轮装置包括头部机座、主动轴、链轮、传动轴、前机架等。3、链条4、链板5、尾轮装置：包括链轮、后机架、拉紧装置等。6、支承与栏板7、中间架以上各部分出厂前已装配好，安装时根据总装图的形式及第6页共89页第5页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共89页基础位置就位即可。（三）输送原理板式给料机的动力由传动装置的电动机驱动，经减速机减速后，再经锁紧盘把动力传到主动轴上。此时，装在主动轴上的两个链轮就跟轴转动。另外与头部、尾部链轮相啮合的两条链条也随着主动链轮和尾轮的转动而向前移动，链板安装在链条上面与链条作同步运动。链板的作用是承受物料的全部重量，随着料条的移动，链板也完成了运送物料的过程。（四）安装调整和试机及维护保养1、板式给料机在正式安装前20天，必须按基础图尺寸把基础位置浇注完毕。2、安装时根据安装基础首先定出板式给料机的纵向中心线和头轮装置的主动轮轴以及尾轮装置的尾轮轴的横向中心线。3、安装顺序为：头轮装置、尾轮装置、中间架、支重辊、链条、链板，最后安装支承与栏板。4、安装时必须注意：（1）、拉线校对使头部链轮和尾部链轮的纵向中心线重合，其误差不得超过2.5mm。（2）、中间机架安装要求互相平行。第7页共89页第6页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共89页（3）、安装链板时应把每块链板的大圆弧盖住另一块链板，并且使大圆弧的朝向和输送方向一致。（4）、传动装置的中心高和给料机传动轴连轴器的中心高应一致，其偏差不得超过1.5mm。（5）、适当调整张紧装置螺杆的力度，链条的张紧力不必太紧。（6）、安装完毕，先用手转动电动机轴伸的联轴器，带动整机试转动，观察各转动部件是...
