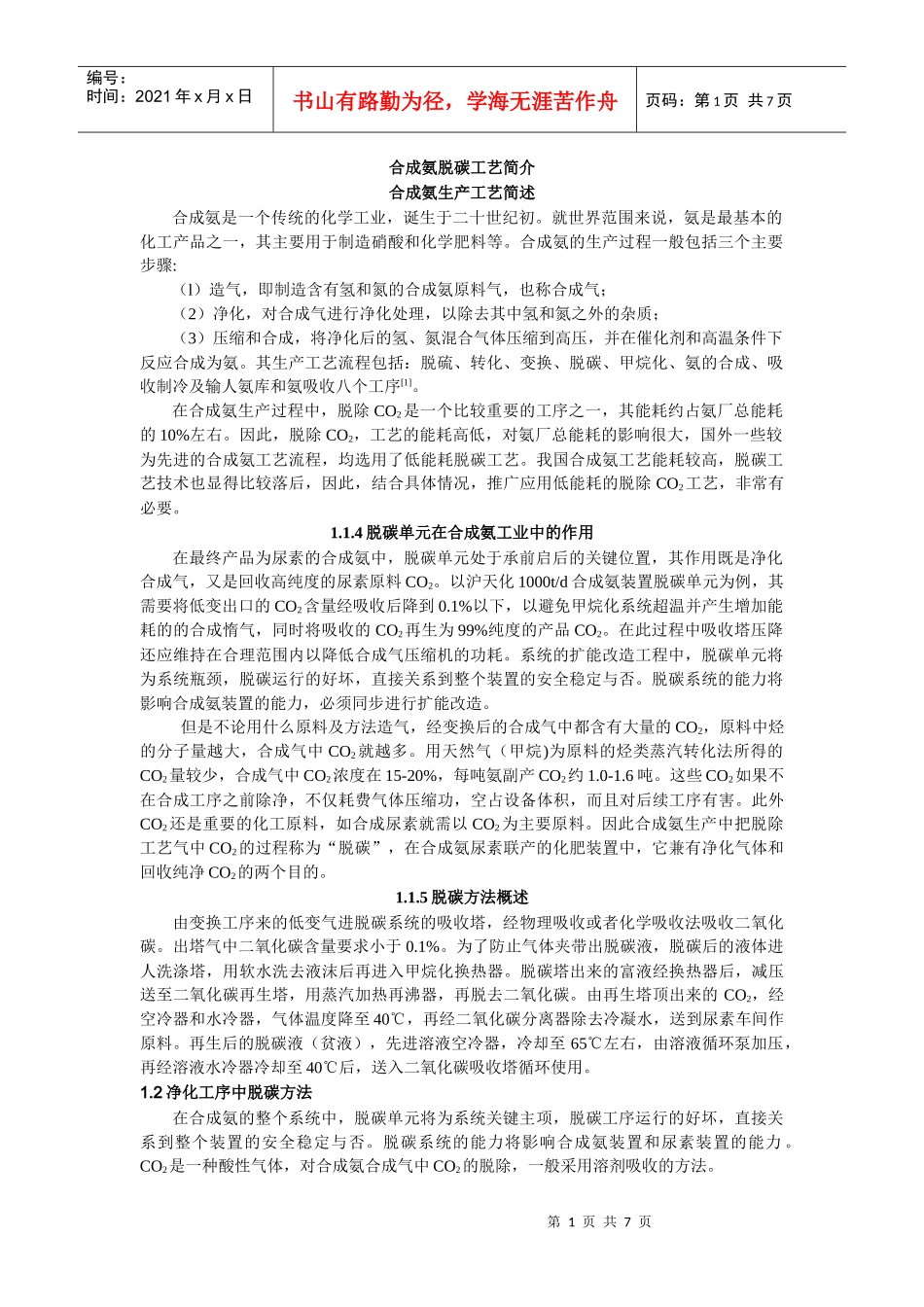

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页合成氨脱碳工艺简介合成氨生产工艺简述合成氨是一个传统的化学工业，诞生于二十世纪初。就世界范围来说，氨是最基本的化工产品之一，其主要用于制造硝酸和化学肥料等。合成氨的生产过程一般包括三个主要步骤:（l）造气，即制造含有氢和氮的合成氨原料气，也称合成气；（2）净化，对合成气进行净化处理，以除去其中氢和氮之外的杂质；（3）压缩和合成，将净化后的氢、氮混合气体压缩到高压，并在催化剂和高温条件下反应合成为氨。其生产工艺流程包括：脱硫、转化、变换、脱碳、甲烷化、氨的合成、吸收制冷及输人氨库和氨吸收八个工序[1]。在合成氨生产过程中，脱除CO2是一个比较重要的工序之一，其能耗约占氨厂总能耗的10%左右。因此，脱除CO2，工艺的能耗高低，对氨厂总能耗的影响很大，国外一些较为先进的合成氨工艺流程，均选用了低能耗脱碳工艺。我国合成氨工艺能耗较高，脱碳工艺技术也显得比较落后，因此，结合具体情况，推广应用低能耗的脱除CO2工艺，非常有必要。1.1.4脱碳单元在合成氨工业中的作用在最终产品为尿素的合成氨中，脱碳单元处于承前启后的关键位置，其作用既是净化合成气，又是回收高纯度的尿素原料CO2。以沪天化1000t/d合成氨装置脱碳单元为例，其需要将低变出口的CO2含量经吸收后降到0.1%以下，以避免甲烷化系统超温并产生增加能耗的的合成惰气，同时将吸收的CO2再生为99%纯度的产品CO2。在此过程中吸收塔压降还应维持在合理范围内以降低合成气压缩机的功耗。系统的扩能改造工程中，脱碳单元将为系统瓶颈，脱碳运行的好坏，直接关系到整个装置的安全稳定与否。脱碳系统的能力将影响合成氨装置的能力，必须同步进行扩能改造。但是不论用什么原料及方法造气，经变换后的合成气中都含有大量的CO2，原料中烃的分子量越大，合成气中CO2就越多。用天然气（甲烷)为原料的烃类蒸汽转化法所得的CO2量较少，合成气中CO2浓度在15-20%，每吨氨副产CO2约1.0-1.6吨。这些CO2如果不在合成工序之前除净，不仅耗费气体压缩功，空占设备体积，而且对后续工序有害。此外CO2还是重要的化工原料，如合成尿素就需以CO2为主要原料。因此合成氨生产中把脱除工艺气中CO2的过程称为“脱碳”，在合成氨尿素联产的化肥装置中，它兼有净化气体和回收纯净CO2的两个目的。1.1.5脱碳方法概述由变换工序来的低变气进脱碳系统的吸收塔，经物理吸收或者化学吸收法吸收二氧化碳。出塔气中二氧化碳含量要求小于0.1%。为了防止气体夹带出脱碳液，脱碳后的液体进人洗涤塔，用软水洗去液沫后再进入甲烷化换热器。脱碳塔出来的富液经换热器后，减压送至二氧化碳再生塔，用蒸汽加热再沸器，再脱去二氧化碳。由再生塔顶出来的CO2，经空冷器和水冷器，气体温度降至40℃，再经二氧化碳分离器除去冷凝水，送到尿素车间作原料。再生后的脱碳液（贫液），先进溶液空冷器，冷却至65℃左右，由溶液循环泵加压，再经溶液水冷器冷却至40℃后，送入二氧化碳吸收塔循环使用。1.2净化工序中脱碳方法在合成氨的整个系统中，脱碳单元将为系统关键主项，脱碳工序运行的好坏，直接关系到整个装置的安全稳定与否。脱碳系统的能力将影响合成氨装置和尿素装置的能力。CO2是一种酸性气体，对合成氨合成气中CO2的脱除，一般采用溶剂吸收的方法。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页根据CO2与溶剂结合的方式，脱除CO2的方法有化学吸收法、物理吸收法和物理化学吸收法三大类。1.2.1化学吸收法化学吸收法即利用CO2是酸性气体的特点，采用含有化学活性物质的溶液对合成气进行洗涤，CO2与之反应生成介稳化合物或者加合物，然后在减压条件下通过加热使生成物分解并释放CO2，解吸后的溶液循环使用。化学吸收法脱碳工艺中，有两类溶剂占主导地位，即烷链醇胺和碳酸钾。化学吸收法常用于CO2分压较低的原料气处理。(l)烷链醇胺类的脱碳工艺有：①-乙醇胺(monoethanolamine，H2NCH2CH2OH，MEA)法；②甲基二乙醇胺（methyldiethanolamine，CH3N(CH2CH2OH)2，MDEA）法；③活化MDEA法（即aMDEA工...
