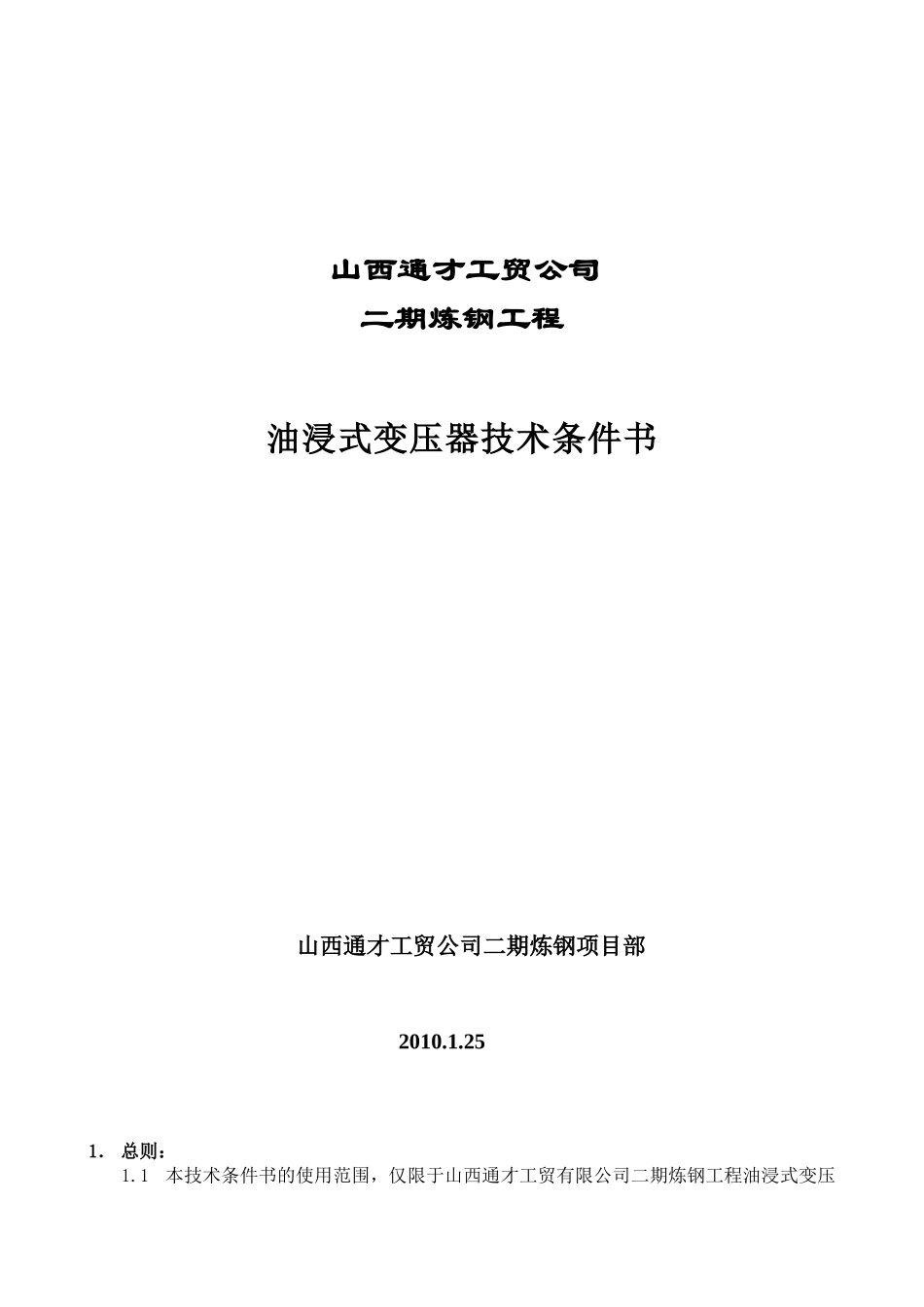

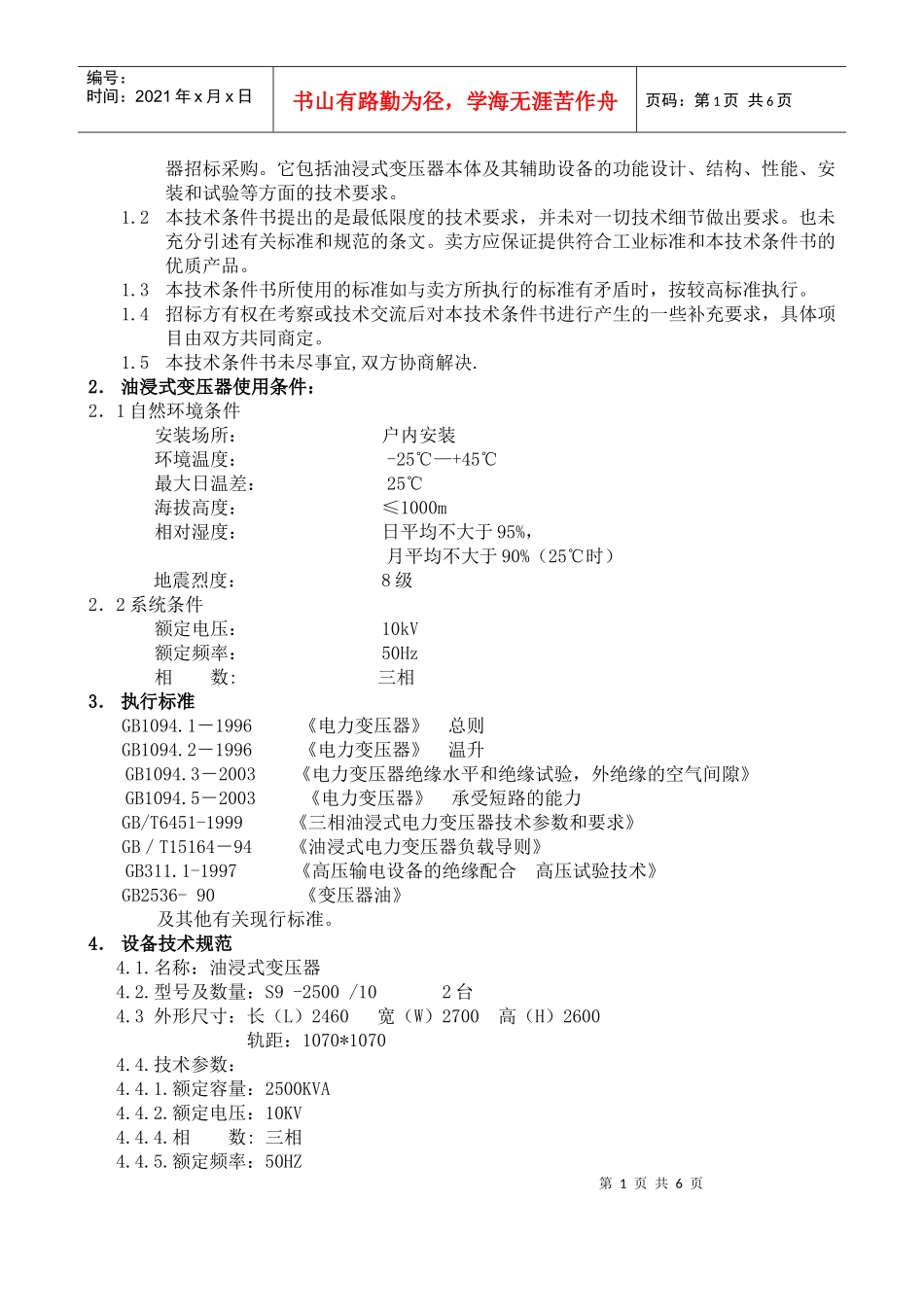

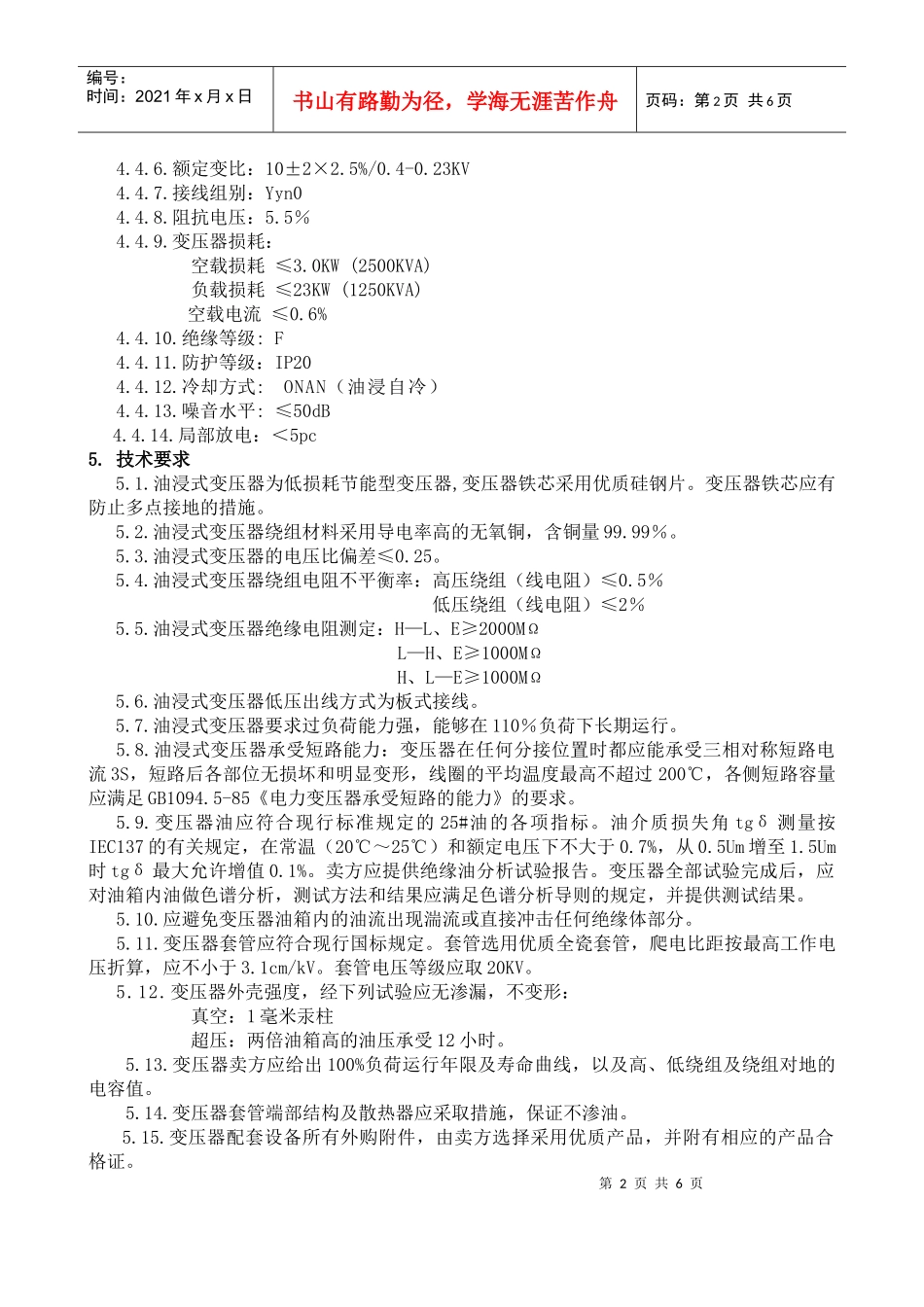

山西通才工贸公司二期炼钢工程油浸式变压器技术条件书山西通才工贸公司二期炼钢项目部2010.1.251．总则：1.1本技术条件书的使用范围，仅限于山西通才工贸有限公司二期炼钢工程油浸式变压第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页器招标采购。它包括油浸式变压器本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术条件书提出的是最低限度的技术要求，并未对一切技术细节做出要求。也未充分引述有关标准和规范的条文。卖方应保证提供符合工业标准和本技术条件书的优质产品。1.3本技术条件书所使用的标准如与卖方所执行的标准有矛盾时，按较高标准执行。1.4招标方有权在考察或技术交流后对本技术条件书进行产生的一些补充要求，具体项目由双方共同商定。1.5本技术条件书未尽事宜,双方协商解决.2．油浸式变压器使用条件：2．1自然环境条件安装场所：户内安装环境温度：-25℃—+45℃最大日温差：25℃海拔高度：≤1000m相对湿度：日平均不大于95%，月平均不大于90%（25℃时）地震烈度：8级2．2系统条件额定电压：10kV额定频率：50Hz相数:三相3．执行标准GB1094.1－1996《电力变压器》总则GB1094.2－1996《电力变压器》温升GB1094.3－2003《电力变压器绝缘水平和绝缘试验，外绝缘的空气间隙》GB1094.5－2003《电力变压器》承受短路的能力GB/T6451-1999《三相油浸式电力变压器技术参数和要求》GB／T15164－94《油浸式电力变压器负载导则》GB311.1-1997《高压输电设备的绝缘配合高压试验技术》GB2536-90《变压器油》及其他有关现行标准。4．设备技术规范4.1.名称：油浸式变压器4.2.型号及数量：S9-2500/102台4.3外形尺寸：长（L）2460宽（W）2700高（H）2600轨距：1070*10704.4.技术参数：4.4.1.额定容量：2500KVA4.4.2.额定电压：10KV4.4.4.相数:三相4.4.5.额定频率：50HZ第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页4.4.6.额定变比：10±2×2.5%/0.4-0.23KV4.4.7.接线组别：Yyn04.4.8.阻抗电压：5.5％4.4.9.变压器损耗：空载损耗≤3.0KW(2500KVA)负载损耗≤23KW(1250KVA)空载电流≤0.6%4.4.10.绝缘等级:F4.4.11.防护等级：IP204.4.12.冷却方式:ONAN（油浸自冷）4.4.13.噪音水平:≤50dB4.4.14.局部放电：＜5pc5.技术要求5.1.油浸式变压器为低损耗节能型变压器,变压器铁芯采用优质硅钢片。变压器铁芯应有防止多点接地的措施。5.2.油浸式变压器绕组材料采用导电率高的无氧铜，含铜量99.99％。5.3.油浸式变压器的电压比偏差≤0.25。5.4.油浸式变压器绕组电阻不平衡率：高压绕组（线电阻）≤0.5％低压绕组（线电阻）≤2％5.5.油浸式变压器绝缘电阻测定：H—L、E≥2000MΩL—H、E≥1000MΩH、L—E≥1000MΩ5.6.油浸式变压器低压出线方式为板式接线。5.7.油浸式变压器要求过负荷能力强，能够在110％负荷下长期运行。5.8.油浸式变压器承受短路能力：变压器在任何分接位置时都应能承受三相对称短路电流3S，短路后各部位无损坏和明显变形，线圈的平均温度最高不超过200℃，各侧短路容量应满足GB1094.5-85《电力变压器承受短路的能力》的要求。5.9.变压器油应符合现行标准规定的25#油的各项指标。油介质损失角tgδ测量按IEC137的有关规定，在常温（20℃～25℃）和额定电压下不大于0.7%，从0.5Um增至1.5Um时tgδ最大允许增值0.1%。卖方应提供绝缘油分析试验报告。变压器全部试验完成后，应对油箱内油做色谱分析，测试方法和结果应满足色谱分析导则的规定，并提供测试结果。5.10.应避免变压器油箱内的油流出现湍流或直接冲击任何绝缘体部分。5.11.变压器套管应符合现行国标规定。套管选用优质全瓷套管，爬电比距按最高工作电压折算，应不小于3.1cm/kV。套管电压等级应取20KV。5.12.变压器外壳强度，经下列试验应无渗漏，不变形：真空：1毫米汞柱超压：两倍油箱高的油压承受12小时。5.13.变压器卖方应给出100%负荷运行年限及寿命曲线，以及高、低绕组及绕组对地的电容值。5.14.变压器套管端部结构及散热器应采取措施，保证不渗油。5.15.变压器配套设备所有外购附件，由卖方选择...
