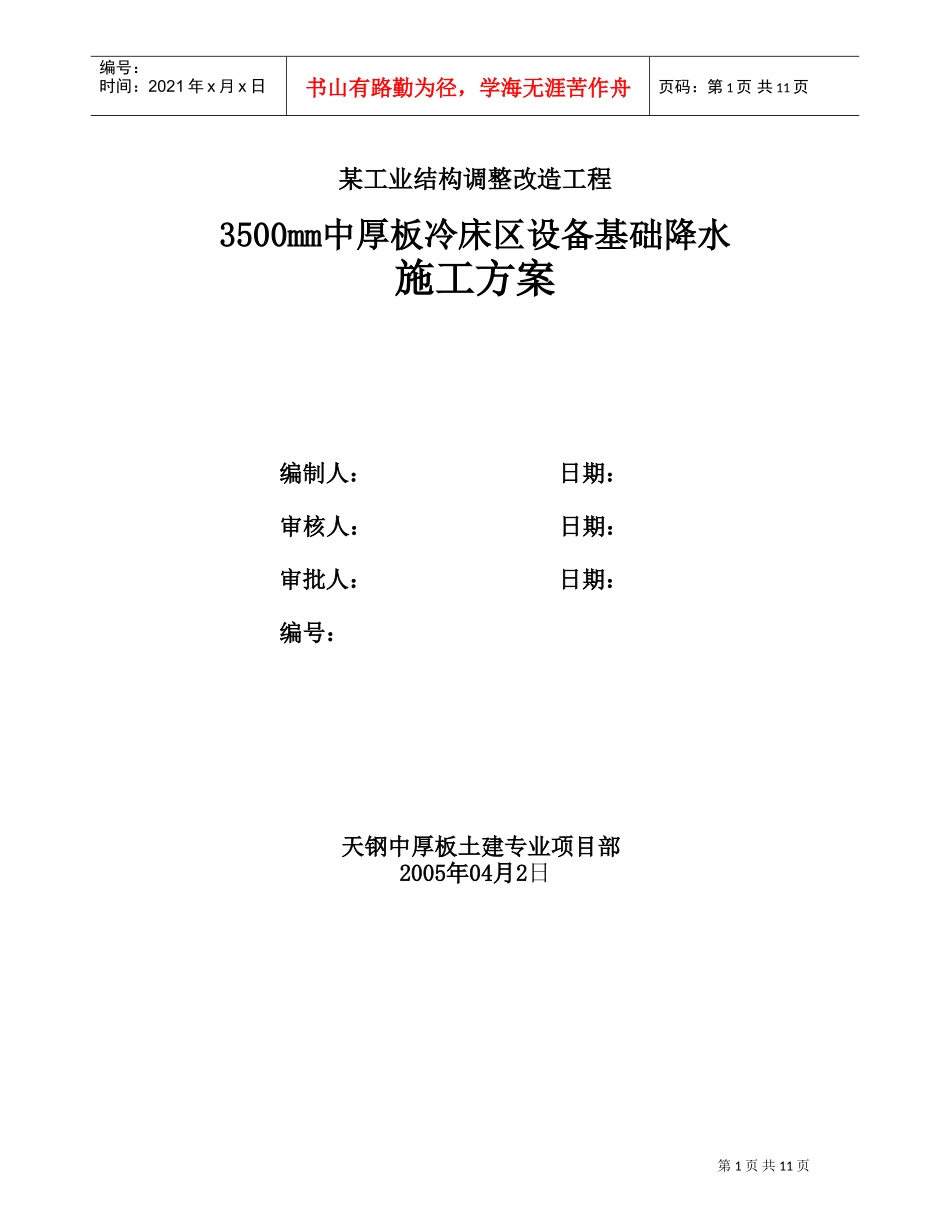

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页某工业结构调整改造工程3500mm中厚板冷床区设备基础降水施工方案编制人：日期：审核人：日期：审批人：日期：编号：天钢中厚板土建专业项目部2005年04月2日第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页施工组织设计会签单工程名称天钢3500mm中厚板工程方案内容冷床区设备基础降水评审结果项目经理批准相关部门意见目录第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页一、工程概况二、降水目的及原理三、降水方法选择及井点系统设计四、管井电源的施工布置五、井点系统施工准备及施工六、井点的日常运转及施工七、管井的拆除八、施工工期及劳动力、机械使用计划九、各项保证措施附：降水井点系统平面图审批栏第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页某轧钢工程指挥部：我公司编制的《天津钢铁有限公司㎜中厚板冷床区设备基础降水施工方案》已经有关专业技术人员审核，请贵方予以审批。一、工程概况工程地点位于天津市东丽区无瑕街，场地地势平坦，地下水在地表第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页下–～–0.8m，地下水为潜水，补给方式为雨水和海河水位影响。设备基础埋深–～-4.3m之间.本方案为冷床区设备基础降水施工方案.1.编制依据:冷床区设备基础土方施工图、目的：由于基础埋深位于地下水以下，为保证土方施工，防止塌方，滑坡，增强地基承载力。根据现场实际情况，降水范围为冷床区设备基础，水位降落深度为～-5.5m之间。、原理：泵在井内抽水，井点附近水位与井水内水位之间形成水位，在重力作用下，井点附近的水靠重力流向井内，地下水位形成一个降水漏斗，达到降水目的。、降水方法的选择及井点系统设计降水方法的选择根据我单位在天钢一期、二期、上海、秦皇岛的施工经验，结合本工程的基础标高，拟采用管井井点方法降低地下水及明排水方式相结合降除地下水。井点系统设计3.2.1井数、井深的确定井点沿设备基础两侧布置每～米眼，，根据基础深度、水力坡度确定井第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页深为10m。3.2.2排水管道的确定根据经验，排水管道选用焊管100mm，总长为500m。3.2.3过滤管：井点过滤管选用无砂过滤管，直径为500mm。3.2.4砂料采用～4mm中砂作为砂井的滤料。3.2.5抽水设备：采用—型号电动单级清水泵，15m³，扬程：25m，功率：。3.2.6电源功率：总功率为。明排水3.3.1为防止地表水，施工时在管沟底边设置明排水沟，具体见土方开挖方案。四、管井及电源的施工布置、井点布置，井点沿基坑布置，距槽边缘～，具体平面布置图。、排水管布置：沿管井外侧布置，汇总后排入甲方指定地点。、电源布置：为方便现场操作，设置个配电盘，每井设置个控制电源，电缆采用**型号。五、井点系统施工准备及施工施工准备5.1.1施工前应按管沟位置定出井的位置。5.1.2施工用水、电接到现场。5.1.3井点过滤管按设计部位长度配齐，并按施工顺序堆放在孔位附近。5.1.4挖泥浆并预制储存。第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页5.1.5合理堆放合格过滤料。5.1.6钻孔机械就位。施工5.2.1钻孔选用冲击钻孔方法成孔。孔径为700mm，钻孔时应设置护筒，设置泥浆坑，防止泥浆溢流。并填写施工记录。扩孔误差为。井管埋设孔径、孔深及垂直度满足要求后。应及时沉管。防止井壁坍塌。井管分节下沉。井管下部采用δ50mm木板封底，管与管之间错位≦5mm。过滤料填入及封井整个井管下沉完毕后，检查管居中情况，确认合格后，应及时填入过滤料，填入时，应对称填入。防止井管倾斜。过滤填至距地面1.5m—2m时上面采用25mm左右的粘土封闭。洗井：井管、过滤料施工完毕后，应及时洗井，防止泥浆硬化影响井管出水量，同时冲洗出井中的部分小颗粒，使井周围现成天然过滤层，保证井点的出水量。潜水泵的安装5.6.1潜水泵安装应在井中...
