天然气庭院工程施工技术方案VIP免费

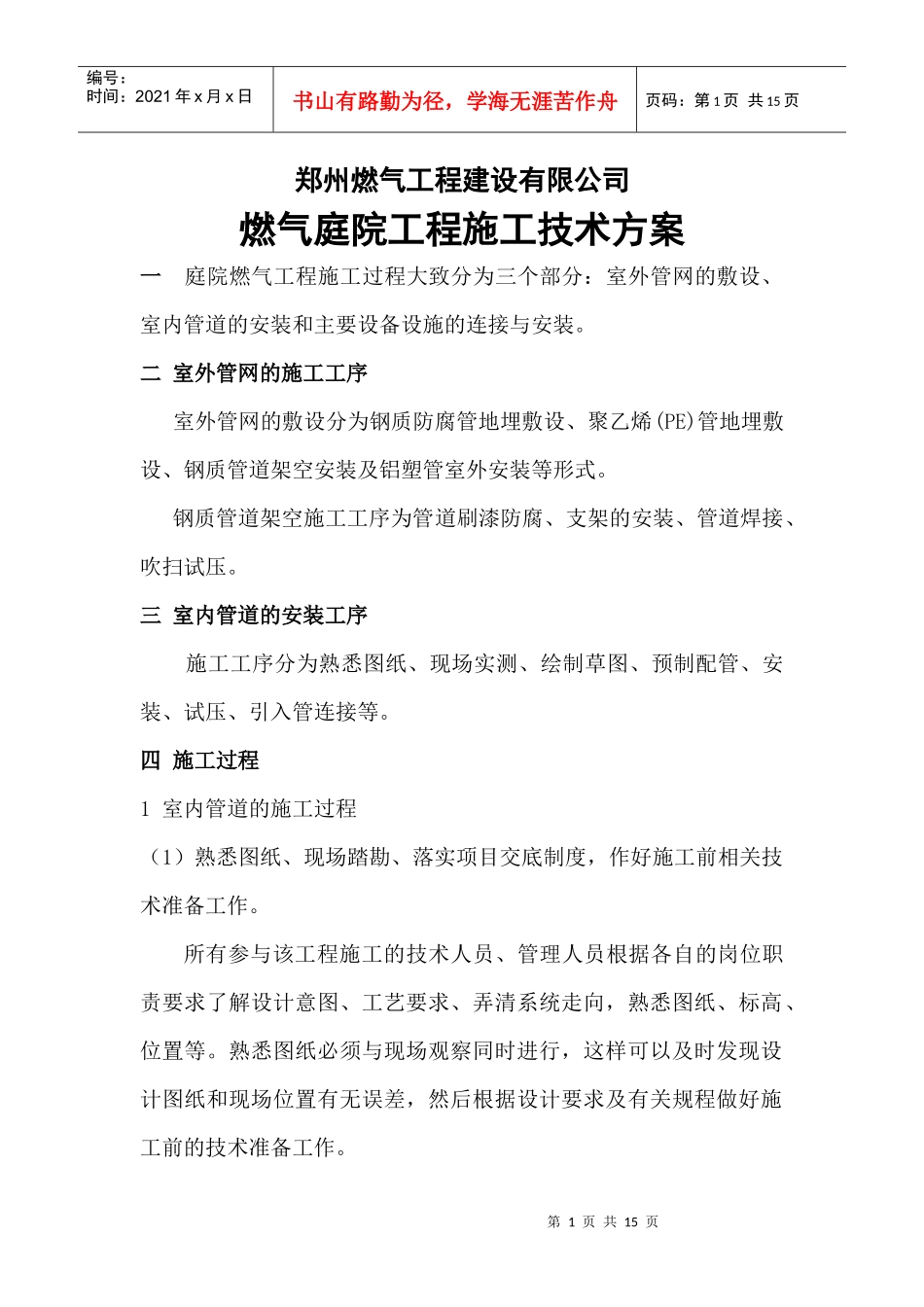

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页郑州燃气工程建设有限公司燃气庭院工程施工技术方案一庭院燃气工程施工过程大致分为三个部分：室外管网的敷设、室内管道的安装和主要设备设施的连接与安装。二室外管网的施工工序室外管网的敷设分为钢质防腐管地埋敷设、聚乙烯(PE)管地埋敷设、钢质管道架空安装及铝塑管室外安装等形式。钢质管道架空施工工序为管道刷漆防腐、支架的安装、管道焊接、吹扫试压。三室内管道的安装工序施工工序分为熟悉图纸、现场实测、绘制草图、预制配管、安装、试压、引入管连接等。四施工过程1室内管道的施工过程（1）熟悉图纸、现场踏勘、落实项目交底制度，作好施工前相关技术准备工作。所有参与该工程施工的技术人员、管理人员根据各自的岗位职责要求了解设计意图、工艺要求、弄清系统走向，熟悉图纸、标高、位置等。熟悉图纸必须与现场观察同时进行，这样可以及时发现设计图纸和现场位置有无误差，然后根据设计要求及有关规程做好施工前的技术准备工作。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页（2）现场实测，绘制安装草图在充分明确管道系统和立管阀门、气表的准确位置后，从上往下逐层进行机械钻孔。钻孔时应按图纸标注位置宜从最高层向下钻孔，逐层以重锤垂直确定下层孔洞位置：因上层与下层墙壁壁厚不同而无法垂于一线时，宜做乙字弯使之靠墙，避免用管件转向。施工时，可采用顶层孔中心向下垂吊一线坠，以保证所有孔洞在一条垂线上。在钻孔完成之后（也可在打孔时）进行现场实测，并同时绘制草图。通过量出管道的结构长度（也就是一层楼板地坪与上层楼板地坪的结构长度或管件与相邻管件或设备间的尺寸。如：干管与支管间的中心距离，立管变径三通与变径三通之间的中心距离，管件与阀门间的中心距离等），来确定配置管道的相关数据。(3)安装前材料的检验与管理庭院工程施工中使用的管材、管件、法兰、阀门、紧固件、焊条在安装前进行检查验收。(4)室内燃气管道的装配管道配制的顺序通常是管径由大到小，由干管到支管（通常情况下标准形式的气表前后管可集中预制加工，现场装配）.逐段加工的顺序是：下料、套丝、上管件、套丝。加工尺寸都是以绘制草图中结构长度为依据的。配管前：应仔细检查管子、管件有无缺陷，不合质量要求的不可使用，并且需要经过调直和清堵。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页管子切断：可用手工锯割、刀割或机械锯割。管道切口质量要求：①切口表面应平整，无裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑等；②切口端面倾斜偏差不应大于管道外径的1%，且不得超过3mm；凹凸误差不得超过1mm。(5)管子丝扣：可用套丝扳手、手工套或用机械套制。但是无论采取哪种方法都要符合下列要求：管径25mm以下要套两扳；32—50mm套三扳。管道丝扣质量要求：丝扣应光滑端正，无斜丝、乱丝、断丝或破丝，缺口长度不得超过螺纹的10%；松紧度要合适。螺扣数要满足：管径15—20mm，8—9扣；25—32mm，9—10扣；40—50mm，11扣。(6)上料：应以生料带（注：油麻铅丝现已取消不再使用）为填料。生料带要适量、均匀，缠绕应采用正旋法。工具选用应符合操作规程，管件上紧后外漏丝扣2—3扣。(7)室内管道安装室内管道要绘制草图逐段进行安装，安装顺序为主管（立管）--支管—气表—灶前管，安装主管时要注意调直管子时所作的记号，要到位对准。立管卡子可装在1.5cm处，但管卡只能做固定管道用，而不能做为强力组合或调直管子的手段。支管安装时要测量主管三通口标高是否正确，如不正确要找出原因及时纠正，否则第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页将给下道工序及表位控制带来困难。气表安装高度为表底距地坪1.7m（可误差5cm）要求平整牢固，其表中心垂线偏差为1mm。表后管的安装要垂直牢固，管卡要一正一反装，且上下距管件和球阀边沿2—3cm为宜。（8）燃气计量表具的安装领取燃气计量表具时，应核对表具的规...
