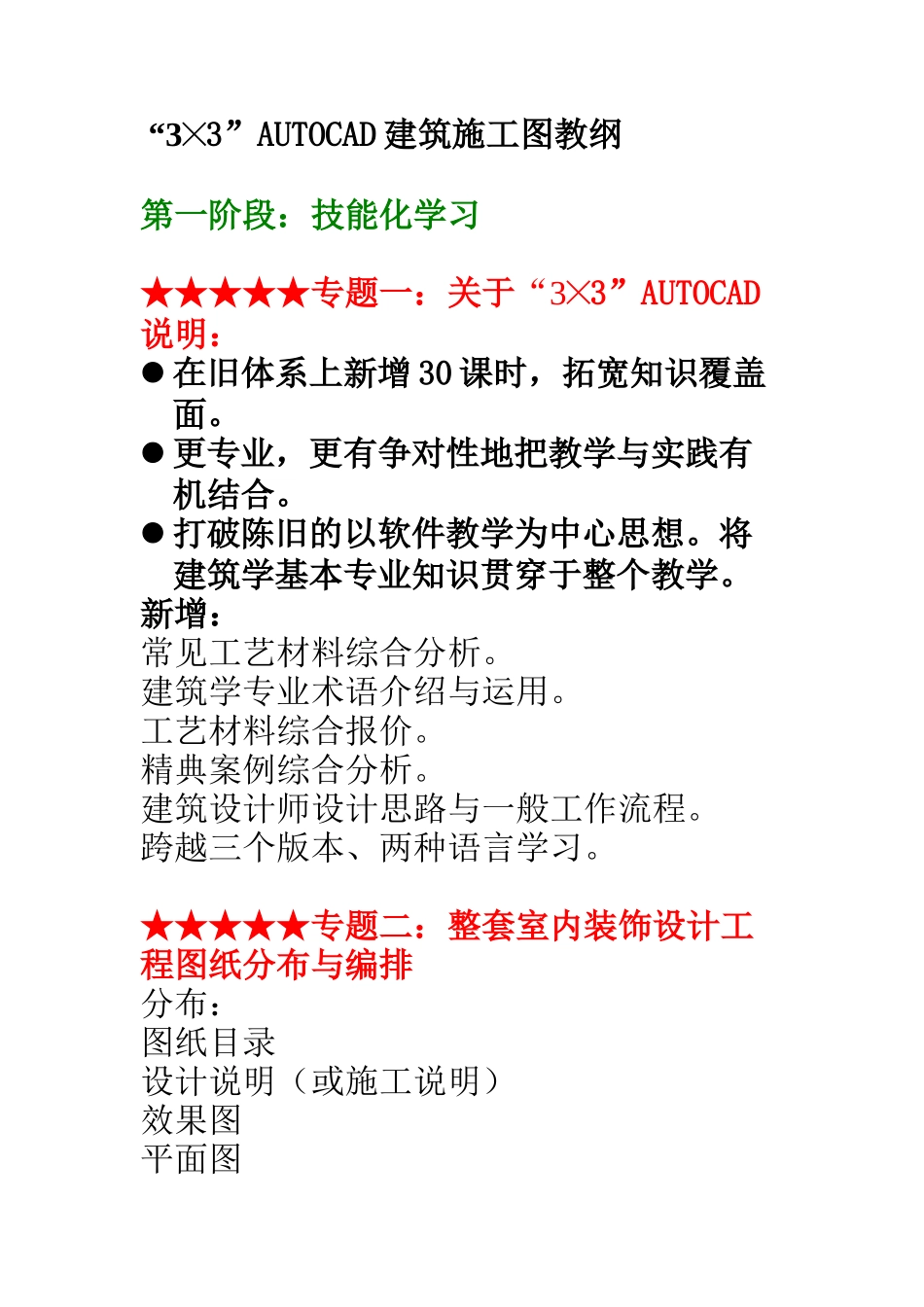

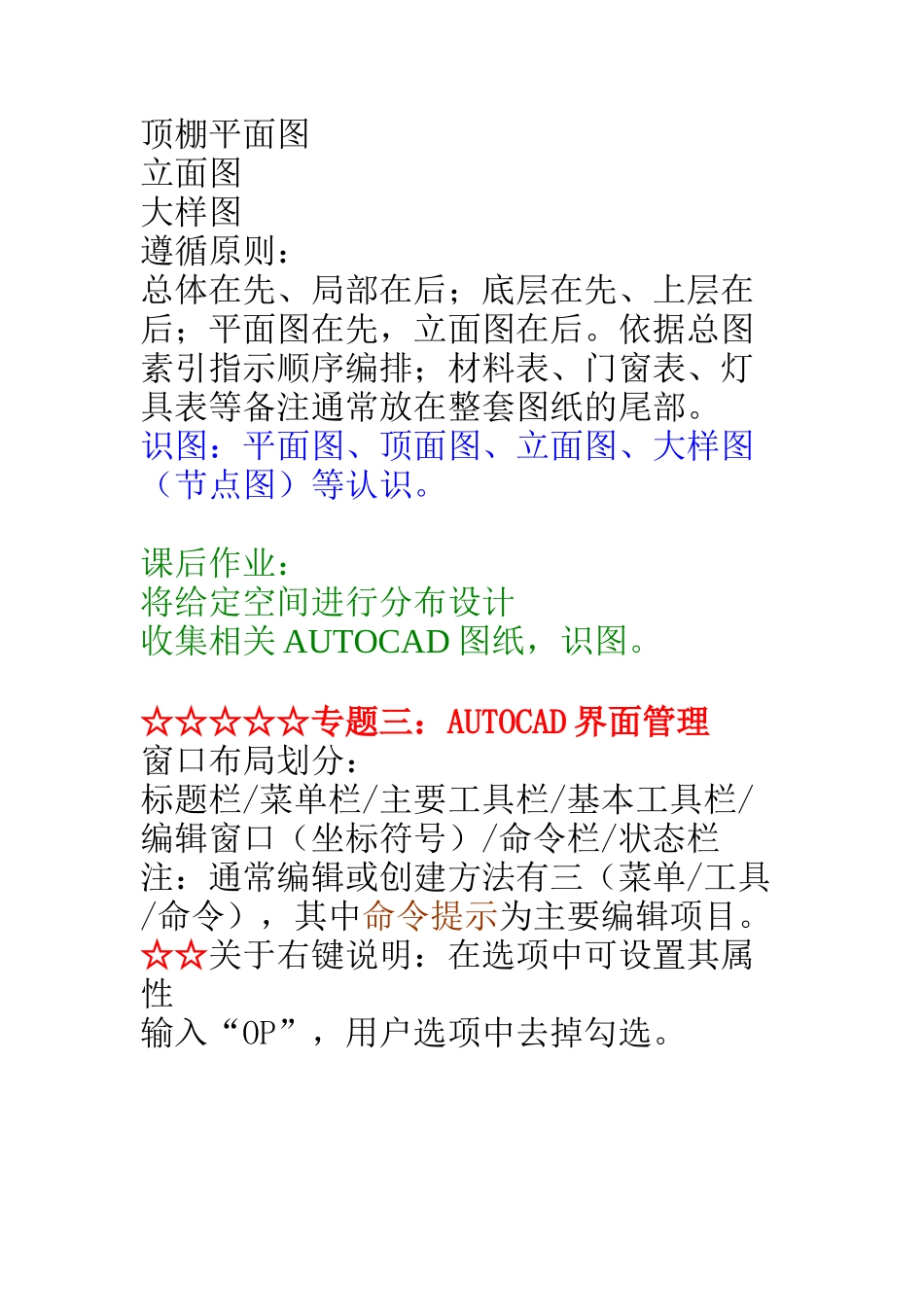

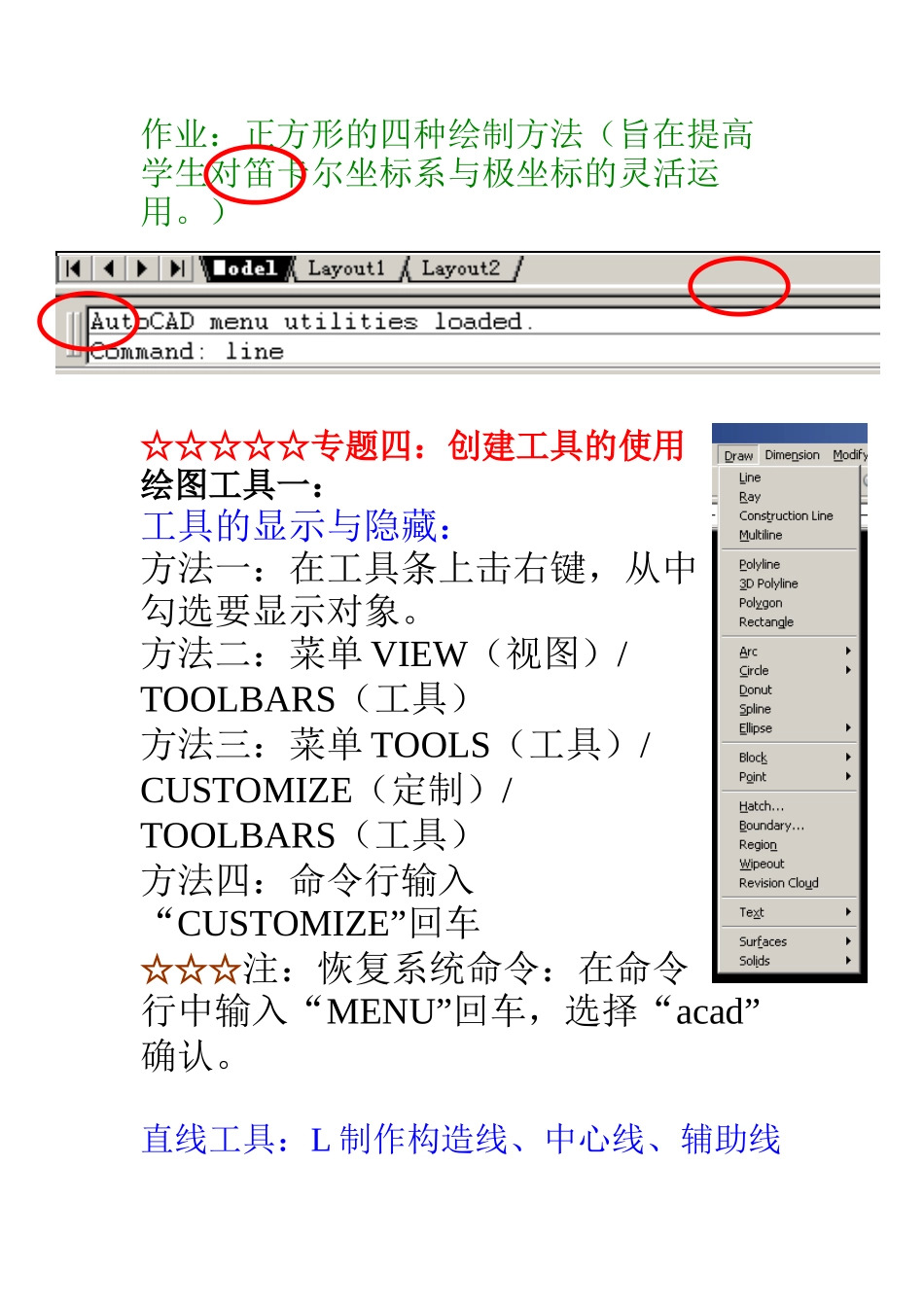

“3╳3”AUTOCAD建筑施工图教纲第一阶段：技能化学习★★★★★专题一：关于“3╳3”AUTOCAD说明：在旧体系上新增30课时，拓宽知识覆盖面。更专业，更有争对性地把教学与实践有机结合。打破陈旧的以软件教学为中心思想。将建筑学基本专业知识贯穿于整个教学。新增：常见工艺材料综合分析。建筑学专业术语介绍与运用。工艺材料综合报价。精典案例综合分析。建筑设计师设计思路与一般工作流程。跨越三个版本、两种语言学习。★★★★★专题二：整套室内装饰设计工程图纸分布与编排分布：图纸目录设计说明（或施工说明）效果图平面图顶棚平面图立面图大样图遵循原则：总体在先、局部在后；底层在先、上层在后；平面图在先，立面图在后。依据总图素引指示顺序编排；材料表、门窗表、灯具表等备注通常放在整套图纸的尾部。识图：平面图、顶面图、立面图、大样图（节点图）等认识。课后作业：将给定空间进行分布设计收集相关AUTOCAD图纸，识图。☆☆☆☆☆专题三：AUTOCAD界面管理窗口布局划分：标题栏/菜单栏/主要工具栏/基本工具栏/编辑窗口（坐标符号）/命令栏/状态栏注：通常编辑或创建方法有三（菜单/工具/命令），其中命令提示为主要编辑项目。☆☆关于右键说明：在选项中可设置其属性输入“OP”，用户选项中去掉勾选。作业：正方形的四种绘制方法（旨在提高学生对笛卡尔坐标系与极坐标的灵活运用。）☆☆☆☆☆专题四：创建工具的使用绘图工具一：工具的显示与隐藏：方法一：在工具条上击右键，从中勾选要显示对象。方法二：菜单VIEW（视图）/TOOLBARS（工具）方法三：菜单TOOLS（工具）/CUSTOMIZE（定制）/TOOLBARS（工具）方法四：命令行输入“CUSTOMIZE”回车☆☆☆注：恢复系统命令：在命令行中输入“MENU”回车，选择“acad”确认。直线工具：L制作构造线、中心线、辅助线参照线工具：XL参数：H：水平V：垂直O：偏移B：角度等分A：角度绘图工具二：多线：MLJ：对正（对齐）S：比例ST：样式（FORMAT/MULTILINE）（注：样式编辑中，新样式名称必须与保存后的名称一致。）多段线：PLA：弧C：闭合H：半宽L：长度U：放弃W：宽多边形：POLI/C：内接/外切长方形：RECC：倒角F：圆角E：标高T：厚度W：线宽弧：A圆：C3P：2P：T：切点、切点、半径样条曲线：SPL例：SURFTAB150SURFTAB250(注：技巧操作-----通过方向上下控控制最近命令。)工具：SURFACE/REV椭圆：EL旋转云：REVCLOUDA/O插入块/多个块插入：I/MINSERT创建块/写块：B/W定义块属性：ATTDEF修改编辑块属性：ATTEDIT点：PODRAW/POINT（单点、多点、定数等分、定距等分）#FORMAT/POINT点样式编辑（标识作用）块（标识）填充：H举例：制作拼花地板，或地面铺设图。面域：REG主要是将二维线条拉伸成三维实体。文字：T/DT/TEXT/MTEXT单行文本：DT每一行为一个对象多行文本：T说明性文本附：☆☆☆☆☆（视窗缩放/平移等）缩放：Z参数参考：窗口缩放：ZA：缩放全部（与定义的界限有关）C：中心缩放（机械制图）D：动态缩放（缩放窗口可以动态调整）E：扩展缩放（全局显示所有对象）P：缩放到上一个状态S：比例缩放W：窗口缩放界限设置：LIMITS左下角点：（0.0000,0.0000）右上角点：（420.00,297.00）（？，？）作图步骤：第一步：设置图形界限(LIMITS,Z/A)第二步：绘图环境设置（格式/线型、线宽、图层、文字形式等）★★★★★专题五：建筑常用参数参考常见建筑通用参数了解门:主厅门<1200/1100>...房门<900>...卫生间/厨房门<600/700>...门高<2000/2100>窗:1200宽/1300高/楼梯:扶手900高/踢高150高/踏面300宽(150为指数)墙体:沉重墙240/单墙120/间隔墙60床:单人床1000宽/2000长...双人床<1500宽>/<2000/2200长>常见建筑通用专业术语说明：木质材料：榉木、水曲柳、胡桃木、柚木、大芯板、三合板、胶合板、细木工板、实木线、胡桃木切片板、多层板、木龙骨、实木地板等玻璃材料：明镜玻璃（车边明镜）、清玻璃、磨砂玻璃、毛玻璃、彩色玻璃石材料：豆花米黄（印度、澳大利亚、国产）、大花绿石材、蒙古黑、黑金砂、芝麻黑、将军红、大花白石材、防滑地板等墙体：单墙、沉重墙、隔墙、吸音板、轻钢龙骨、钢龙骨、木龙骨室内...
