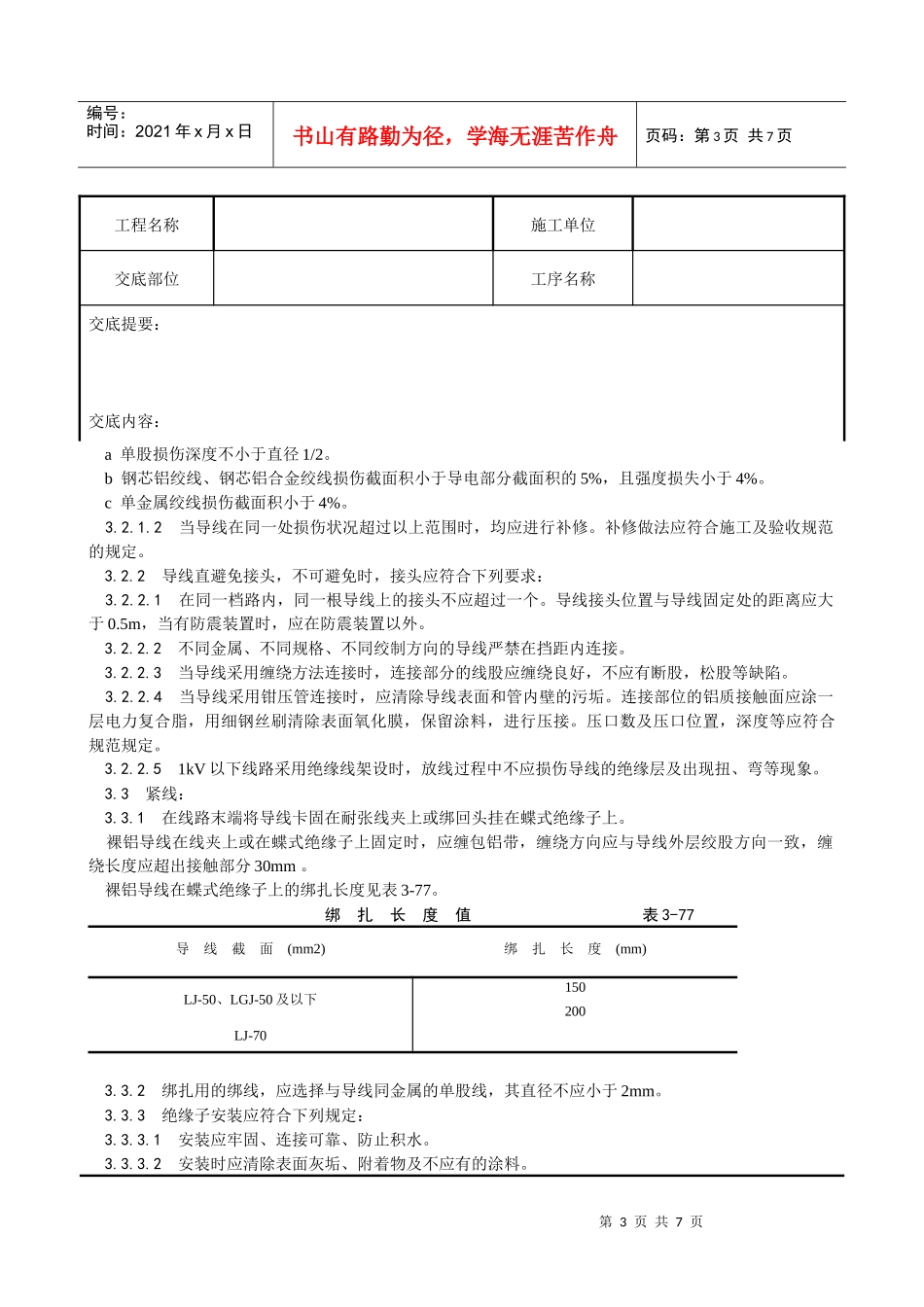

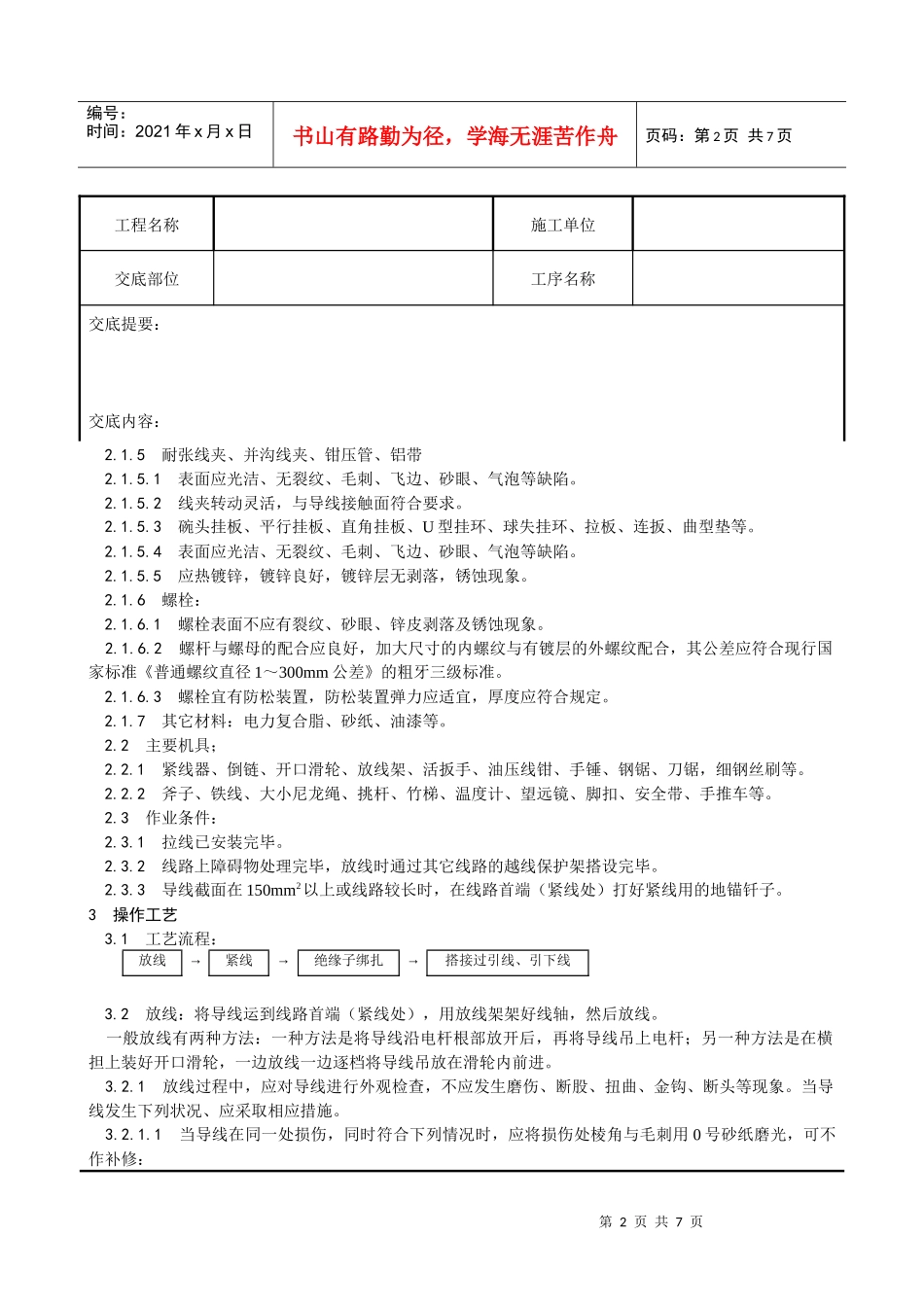

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页工程名称施工单位交底部位工序名称交底提要：交底内容：架空线路的导线架设1范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。2施工准备2.1材料要求：2.1.1所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。2.1.2导线：2.1.2.1导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。2.1.2.2不应有严重腐蚀现象。2.1.2.3绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。2.1.2.4导线最小截面应符合表3-76所示数值。导线最小截面（mm2）表3-76导线种类10kV居民区非居民区1kV以下铝绞线钢芯铝绞线铜绞线3525162516～251616～2516～25直径3.2～4.0mm2.1.3悬式绝缘子、蝶式绝缘子2.1.3.1瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。2.1.3.2瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。2.1.3.3弹簧销、垫的弹力适宜。2.1.3.4高压绝缘子的交流耐压试验结果必须符合施工规范的规定。2.1.4绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页工程名称施工单位交底部位工序名称交底提要：交底内容：2.1.5耐张线夹、并沟线夹、钳压管、铝带2.1.5.1表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2.1.5.2线夹转动灵活，与导线接触面符合要求。2.1.5.3碗头挂板、平行挂板、直角挂板、U型挂环、球失挂环、拉板、连扳、曲型垫等。2.1.5.4表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2.1.5.5应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。2.1.6螺栓：2.1.6.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。2.1.6.2螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。2.1.6.3螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。2.1.7其它材料：电力复合脂、砂纸、油漆等。2.2主要机具；2.2.1紧线器、倒链、开口滑轮、放线架、活扳手、油压线钳、手锤、钢锯、刀锯，细钢丝刷等。2.2.2斧子、铁线、大小尼龙绳、挑杆、竹梯、温度计、望远镜、脚扣、安全带、手推车等。2.3作业条件：2.3.1拉线已安装完毕。2.3.2线路上障碍物处理完毕，放线时通过其它线路的越线保护架搭设完毕。2.3.3导线截面在150mm2以上或线路较长时，在线路首端（紧线处）打好紧线用的地锚钎子。3操作工艺3.1工艺流程：放线→紧线→绝缘子绑扎→搭接过引线、引下线3.2放线：将导线运到线路首端（紧线处），用放线架架好线轴，然后放线。一般放线有两种方法：一种方法是将导线沿电杆根部放开后，再将导线吊上电杆；另一种方法是在横担上装好开口滑轮，一边放线一边逐档将导线吊放在滑轮内前进。3.2.1放线过程中，应对导线进行外观检查，不应发生磨伤、断股、扭曲、金钩、断头等现象。当导线发生下列状况、应采取相应措施。3.2.1.1当导线在同一处损伤，同时符合下列情况时，应将损伤处棱角与毛刺用0号砂纸磨光，可不作补修：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页工程名称施工单位交底部位工序名称交底提要：交底内容：a单股损伤深度不小于直径1/2。b钢芯铝绞线、钢芯铝合金绞线损伤截面积小于导电部分截面积的5%，且强度损失小于4%。c单金属绞线损伤截面积小于4%。3.2.1.2当导线在同一处损伤状况超过以上范围时，均应进行补修。补修做法应符合施工及验收规范的规定。3.2.2导线直避免接头，不可避免时，接头应符合下列要求：3.2.2.1在同一档路内，同一根导线上的接头不应超过一个。导线接头位置与导线固定处的距离应大于0.5m，当有防震装置时，应在防震装置以外。3.2.2.2不同金属、不同规格、不同绞制方向的导线严禁在挡距内连接。3.2.2.3当导线采用缠绕方法连接时，连接部分的线股应缠绕良...
