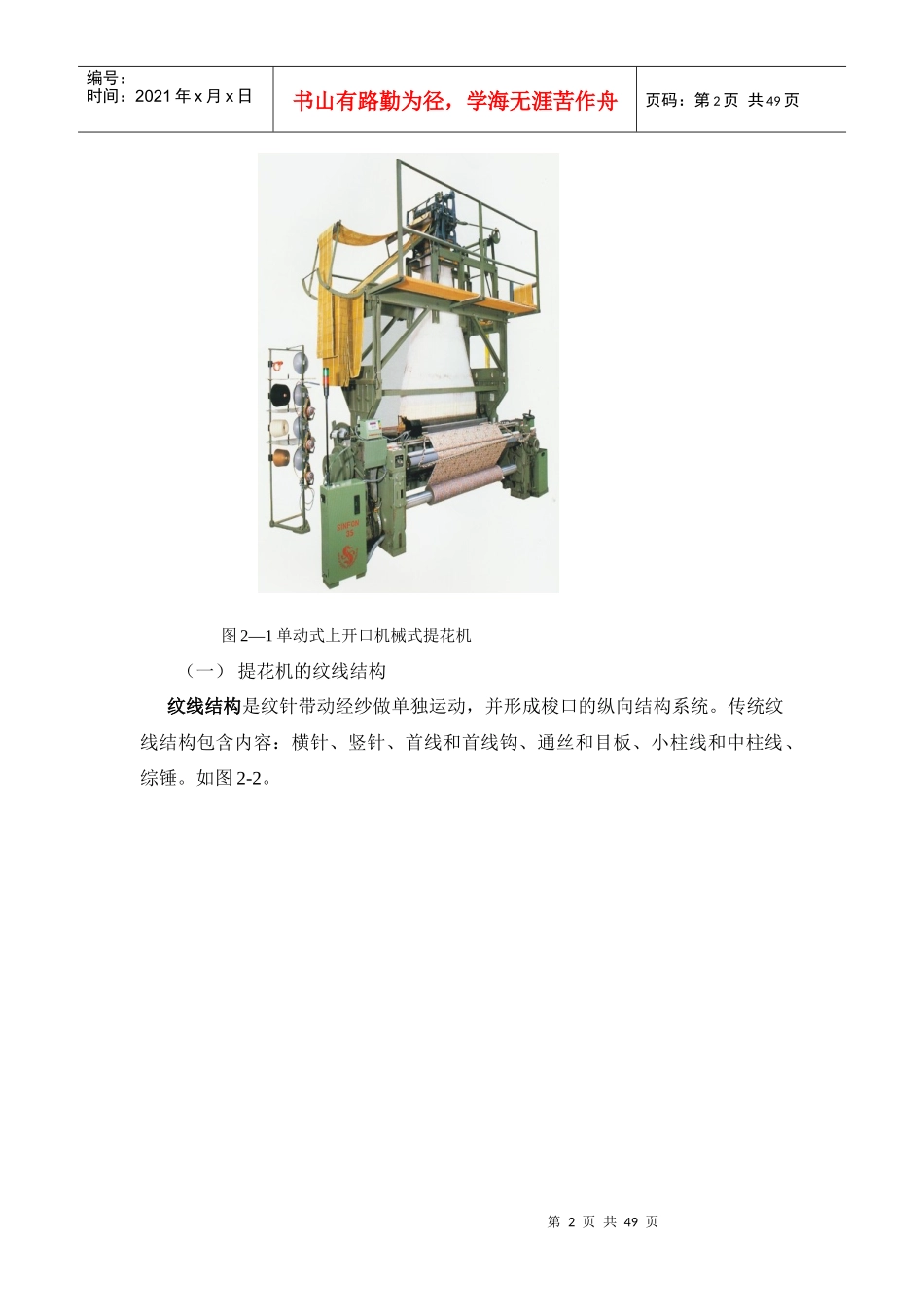

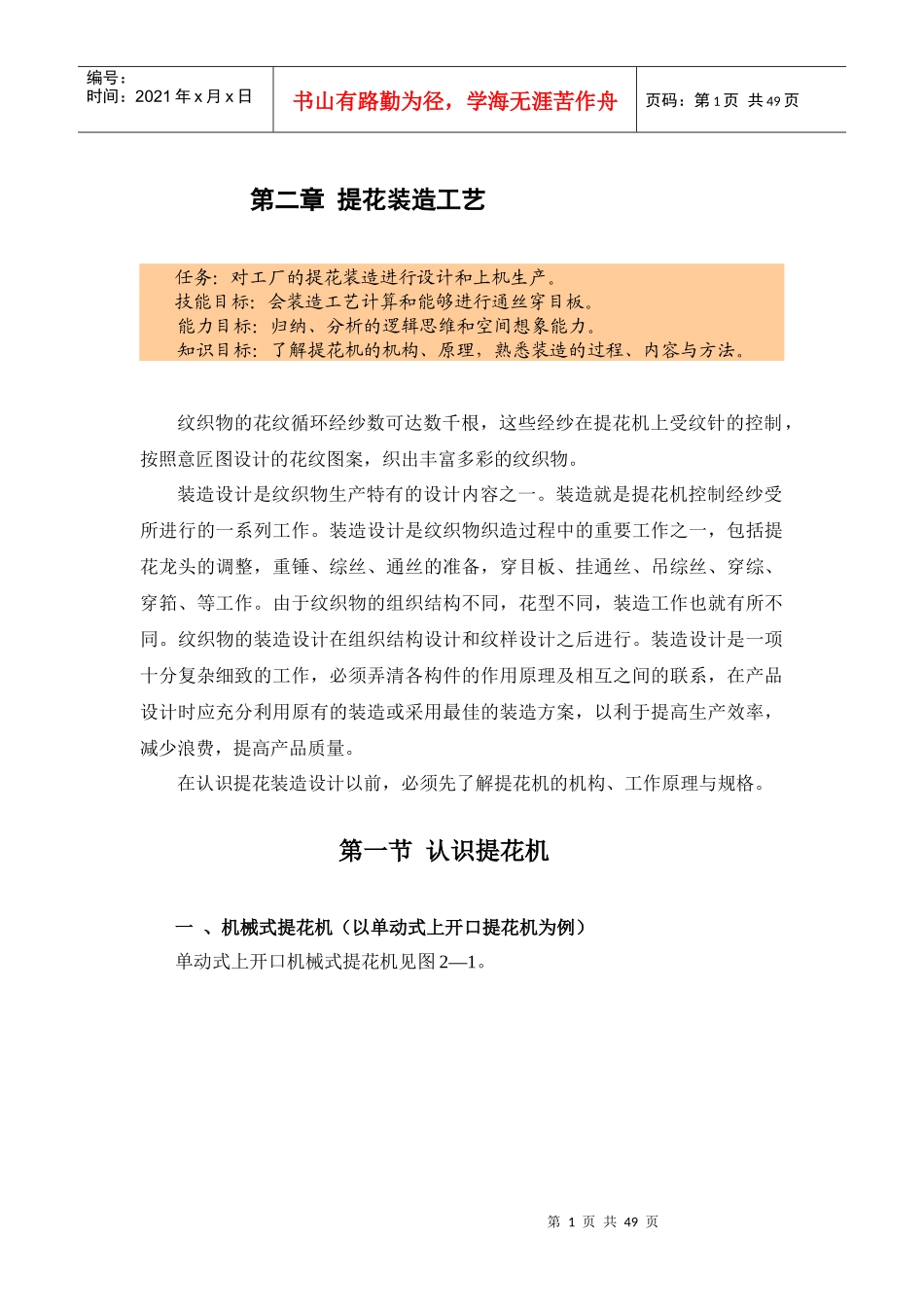

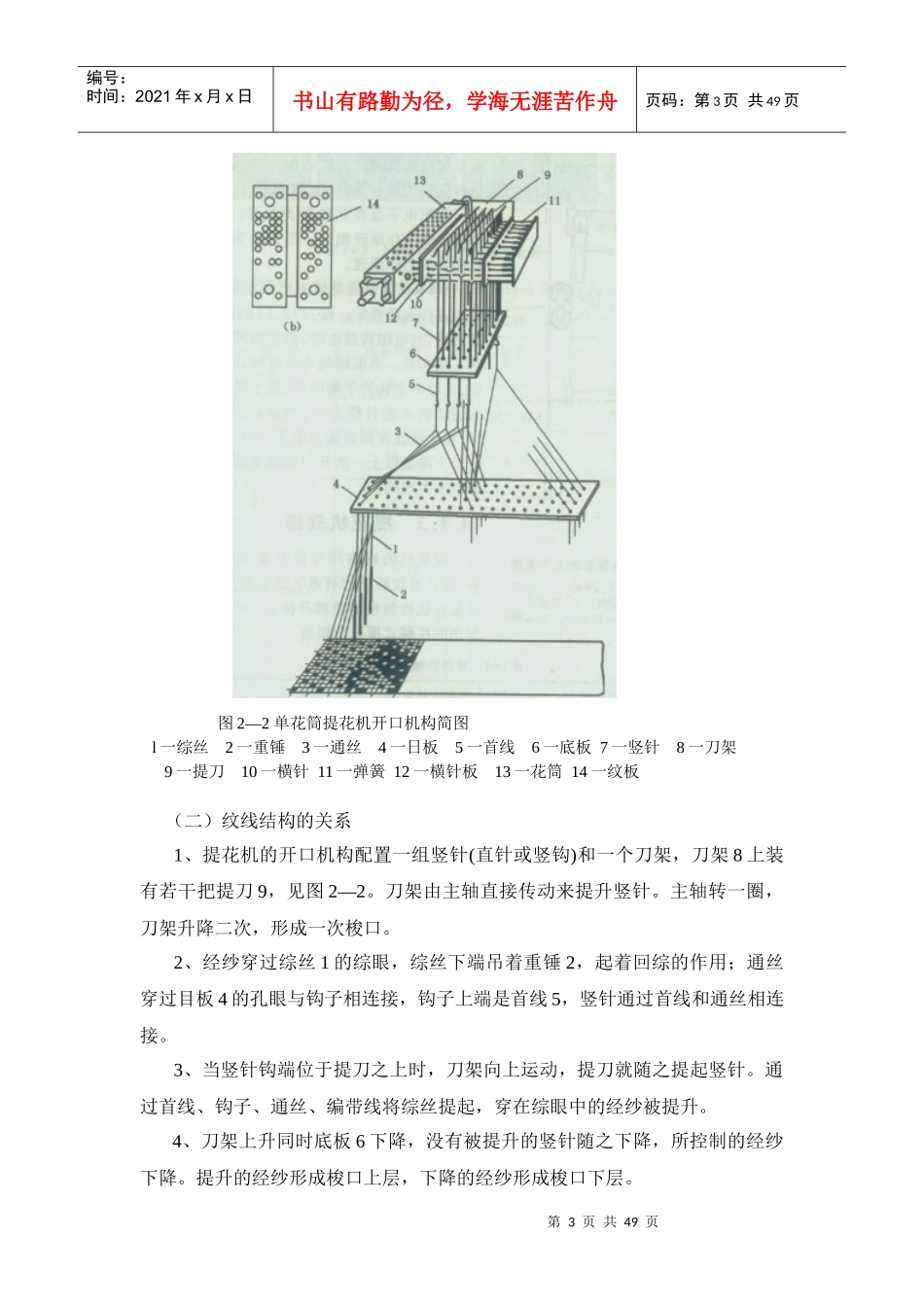

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页第二章提花装造工艺任务：对工厂的提花装造进行设计和上机生产。技能目标：会装造工艺计算和能够进行通丝穿目板。能力目标：归纳、分析的逻辑思维和空间想象能力。知识目标：了解提花机的机构、原理，熟悉装造的过程、内容与方法。纹织物的花纹循环经纱数可达数千根，这些经纱在提花机上受纹针的控制，按照意匠图设计的花纹图案，织出丰富多彩的纹织物。装造设计是纹织物生产特有的设计内容之一。装造就是提花机控制经纱受所进行的一系列工作。装造设计是纹织物织造过程中的重要工作之一，包括提花龙头的调整，重锤、综丝、通丝的准备，穿目板、挂通丝、吊综丝、穿综、穿筘、等工作。由于纹织物的组织结构不同，花型不同，装造工作也就有所不同。纹织物的装造设计在组织结构设计和纹样设计之后进行。装造设计是一项十分复杂细致的工作，必须弄清各构件的作用原理及相互之间的联系，在产品设计时应充分利用原有的装造或采用最佳的装造方案，以利于提高生产效率，减少浪费，提高产品质量。在认识提花装造设计以前，必须先了解提花机的机构、工作原理与规格。第一节认识提花机一、机械式提花机（以单动式上开口提花机为例）单动式上开口机械式提花机见图2—1。第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页图2—1单动式上开口机械式提花机（一）提花机的纹线结构纹线结构是纹针带动经纱做单独运动，并形成梭口的纵向结构系统。传统纹线结构包含内容：横针、竖针、首线和首线钩、通丝和目板、小柱线和中柱线、综锤。如图2-2。第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页图2—2单花筒提花机开口机构简图l一综丝2一重锤3一通丝4一日板5一首线6一底板7一竖针8一刀架9一提刀10一横针11一弹簧12一横针板13一花筒14一纹板（二）纹线结构的关系1、提花机的开口机构配置一组竖针(直针或竖钩)和一个刀架，刀架8上装有若干把提刀9，见图2—2。刀架由主轴直接传动来提升竖针。主轴转一圈，刀架升降二次，形成一次梭口。2、经纱穿过综丝1的综眼，综丝下端吊着重锤2，起着回综的作用；通丝穿过目板4的孔眼与钩子相连接，钩子上端是首线5，竖针通过首线和通丝相连接。3、当竖针钩端位于提刀之上时，刀架向上运动，提刀就随之提起竖针。通过首线、钩子、通丝、编带线将综丝提起，穿在综眼中的经纱被提升。4、刀架上升同时底板6下降，没有被提升的竖针随之下降，所控制的经纱下降。提升的经纱形成梭口上层，下降的经纱形成梭口下层。第4页共49页第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页纹线结构的特点在一个花纹循环中，一般有这样的一一对应关系：一根横针→一根竖针一根首线→一根通丝→一根综丝→一根经纱。（四）提花机的工作原理1、管理经纱提升次序的装置是花筒13和纹板14。每一根竖针都配置一根横针10，在横针弹簧和竖针本身双钢针结构弹力作用下，横针总是推动竖针靠近提刀，使竖针钩置于提刀之上。横针左端伸出横针板12，在横针板前有花筒13，在花筒上套有纹板，在花筒移近横针板时，横针在弹簧的作用下进入纹板和花筒的孔眼中。2、当纹板上对应横针处无孔时，纹板即把横针推向右方，同时推动竖针右移，使其离开提刀。所以，纹板上有孔，对应的竖针置于提刀之上，和提刀一起上升，受该竖针控制的经纱也上升。3、纹板上无孔，对应的竖针和经纱随底板下降。花筒每转过90。(或72。)便调换一块纹板，刀架就上升一次，形成一次梭口，纳入一根纬纱。组织循环纬纱数有多少根，就需要多少块纹板。机械式提花机的工作原理总结1）每根经纱的运动（升降）是又纹板上的相应的孔位有孔或无孔来决定：有孔对应的经纱提升；无孔对应的经纱下沉。2）纹板上的孔是根据织物花纹和组织来轧成：组织→纹板孔→经纱运动→组织。二、电子提花机随着机电一体化的发展，1983出现了电子提花机。电子提花机都为复动式全开口提花机，没有外在纹板和花筒，它通过与电脑意匠系统...
