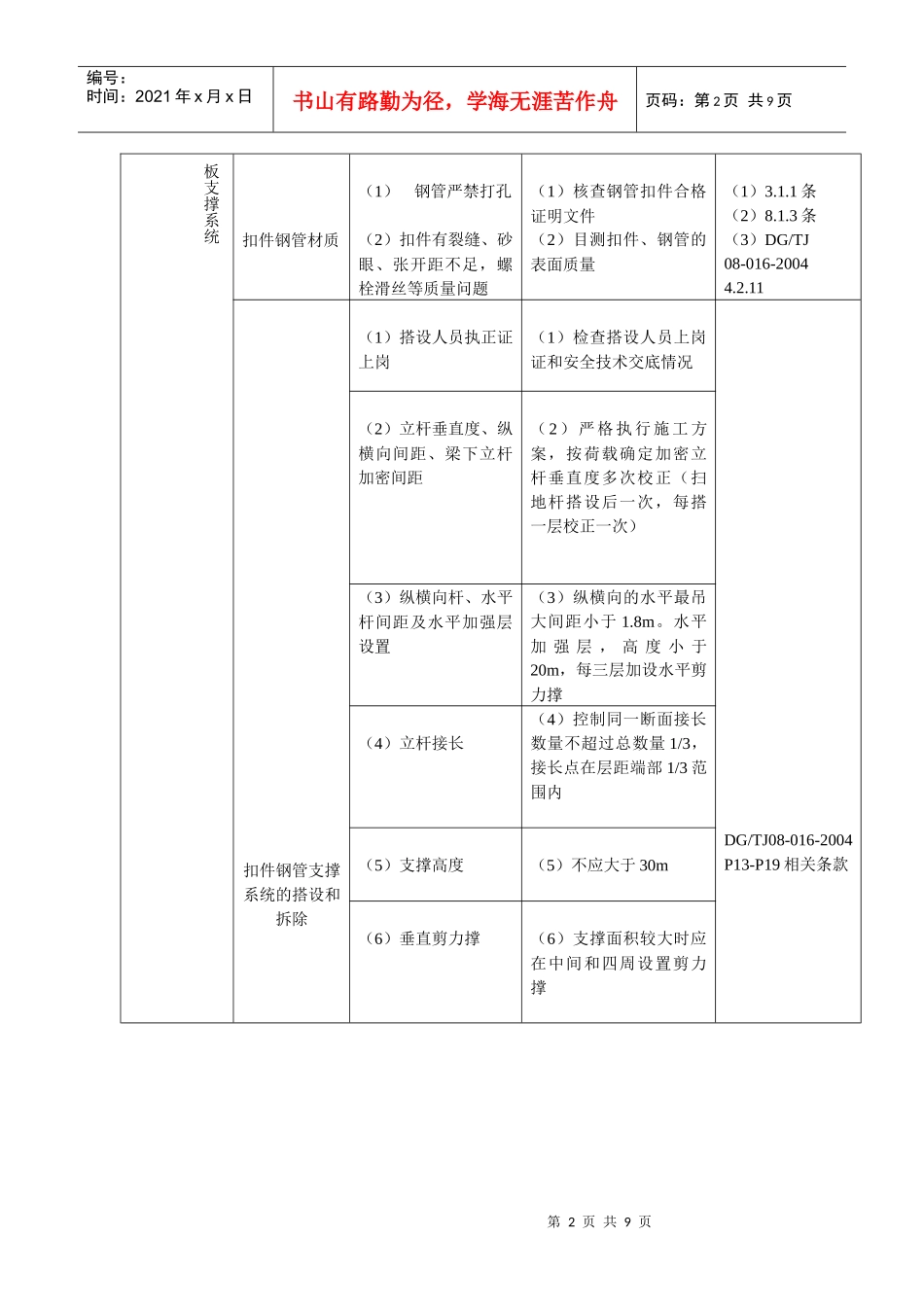

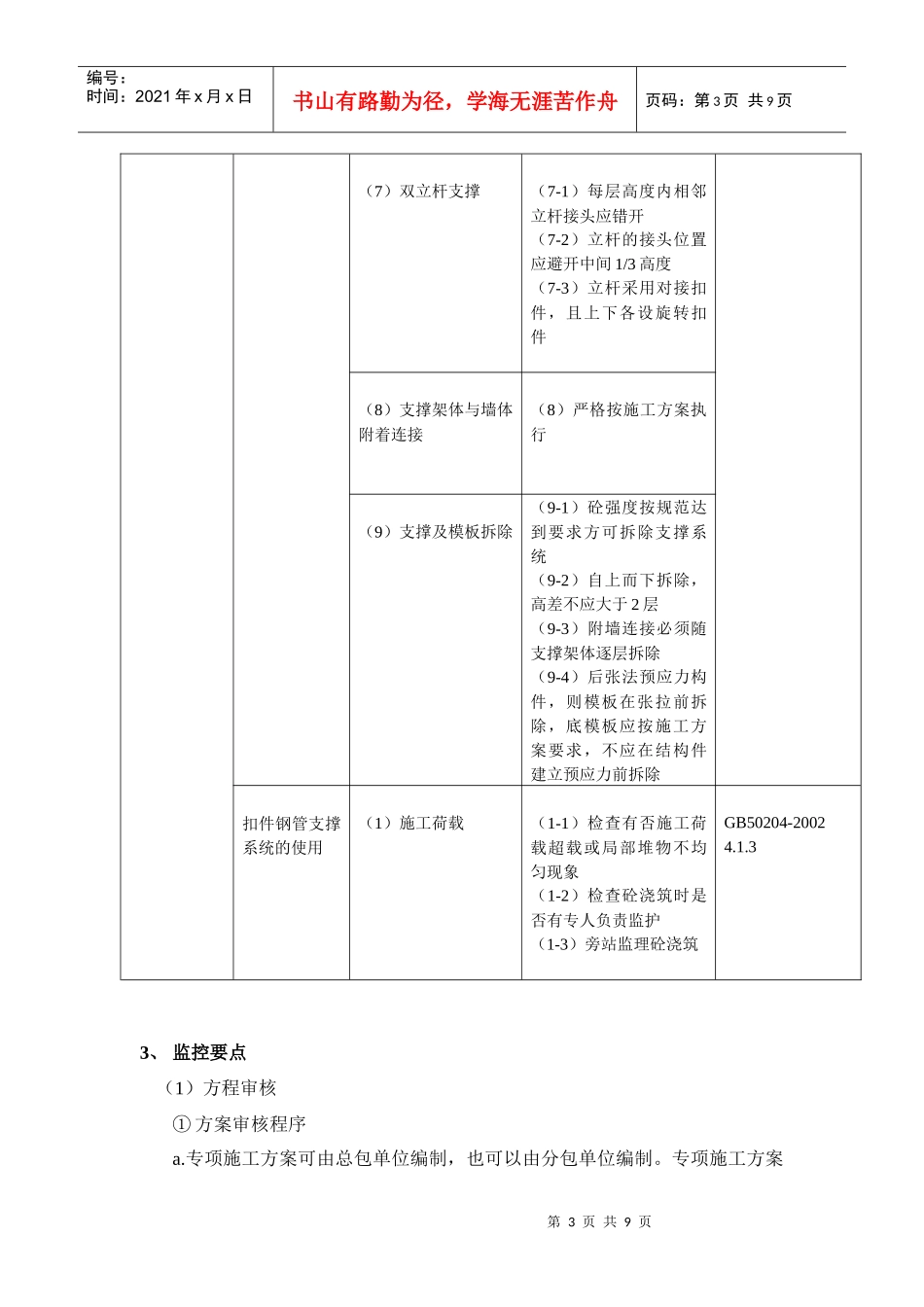

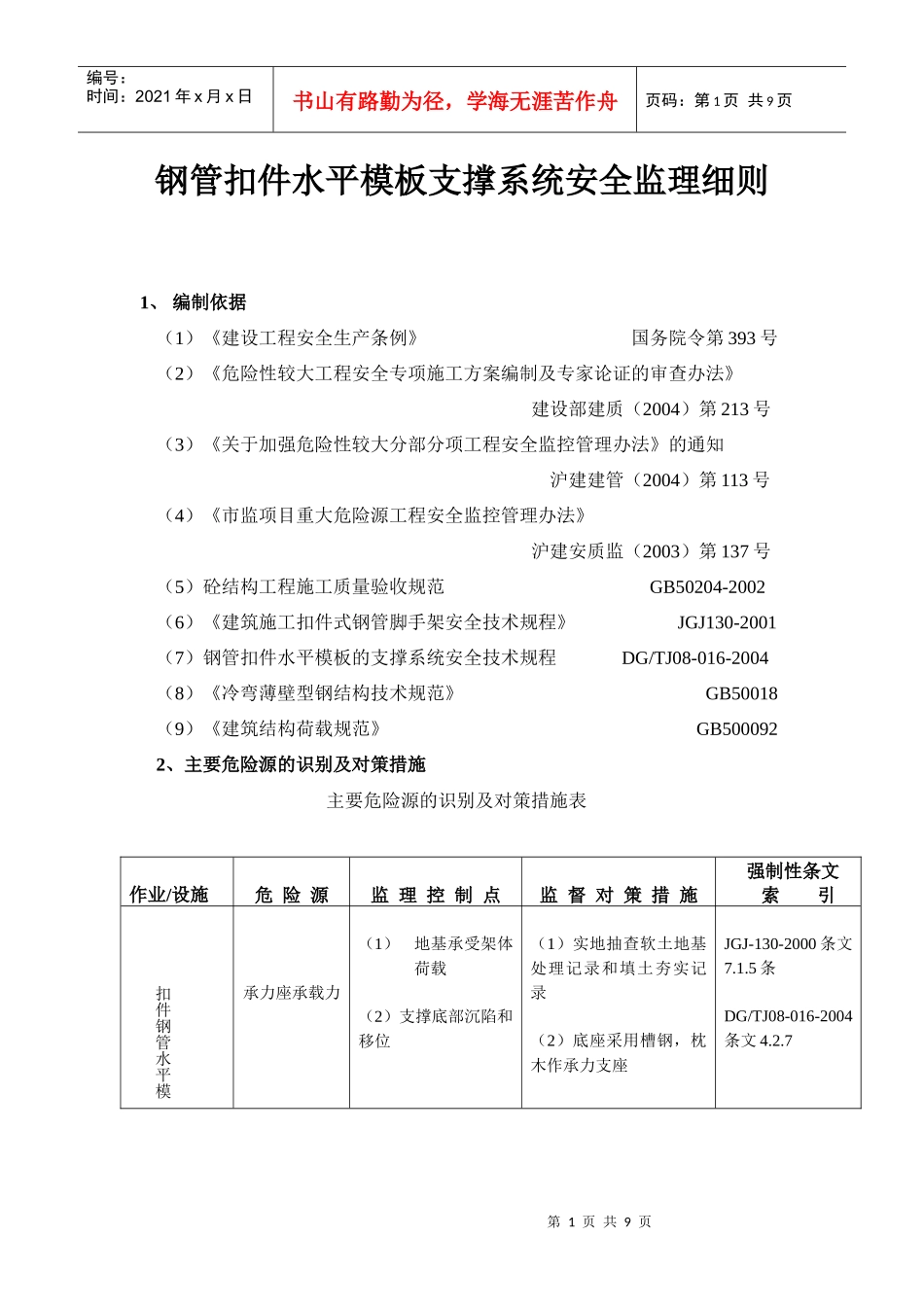

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页钢管扣件水平模板支撑系统安全监理细则1、编制依据（1）《建设工程安全生产条例》国务院令第393号（2）《危险性较大工程安全专项施工方案编制及专家论证的审查办法》建设部建质（2004）第213号（3）《关于加强危险性较大分部分项工程安全监控管理办法》的通知沪建建管（2004）第113号（4）《市监项目重大危险源工程安全监控管理办法》沪建安质监（2003）第137号（5）砼结构工程施工质量验收规范GB50204-2002（6）《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2001（7）钢管扣件水平模板的支撑系统安全技术规程DG/TJ08-016-2004（8）《冷弯薄壁型钢结构技术规范》GB50018（9）《建筑结构荷载规范》GB5000922、主要危险源的识别及对策措施主要危险源的识别及对策措施表作业/设施危险源监理控制点监督对策措施强制性条文索引扣件钢管水平模承力座承载力（1）地基承受架体荷载（2）支撑底部沉陷和移位（1）实地抽查软土地基处理记录和填土夯实记录（2）底座采用槽钢，枕木作承力支座JGJ-130-2000条文7.1.5条DG/TJ08-016-2004条文4.2.7第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页板支撑系统扣件钢管材质（1）钢管严禁打孔（2）扣件有裂缝、砂眼、张开距不足，螺栓滑丝等质量问题（1）核查钢管扣件合格证明文件（2）目测扣件、钢管的表面质量（1）3.1.1条（2）8.1.3条（3）DG/TJ08-016-20044.2.11扣件钢管支撑系统的搭设和拆除（1）搭设人员执正证上岗（1）检查搭设人员上岗证和安全技术交底情况（2）立杆垂直度、纵横向间距、梁下立杆加密间距（2）严格执行施工方案，按荷载确定加密立杆垂直度多次校正（扫地杆搭设后一次，每搭一层校正一次）DG/TJ08-016-2004P13-P19相关条款（3）纵横向杆、水平杆间距及水平加强层设置（3）纵横向的水平最吊大间距小于1.8m。水平加强层，高度小于20m，每三层加设水平剪力撑（4）立杆接长（4）控制同一断面接长数量不超过总数量1/3，接长点在层距端部1/3范围内（5）支撑高度（5）不应大于30m（6）垂直剪力撑（6）支撑面积较大时应在中间和四周设置剪力撑第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页（7）双立杆支撑（7-1）每层高度内相邻立杆接头应错开（7-2）立杆的接头位置应避开中间1/3高度（7-3）立杆采用对接扣件，且上下各设旋转扣件（8）支撑架体与墙体附着连接（8）严格按施工方案执行（9）支撑及模板拆除（9-1）砼强度按规范达到要求方可拆除支撑系统（9-2）自上而下拆除，高差不应大于2层（9-3）附墙连接必须随支撑架体逐层拆除（9-4）后张法预应力构件，则模板在张拉前拆除，底模板应按施工方案要求，不应在结构件建立预应力前拆除扣件钢管支撑系统的使用（1）施工荷载（1-1）检查有否施工荷载超载或局部堆物不均匀现象（1-2）检查砼浇筑时是否有专人负责监护（1-3）旁站监理砼浇筑GB50204-20024.1.33、监控要点（1）方程审核①方案审核程序a.专项施工方案可由总包单位编制，也可以由分包单位编制。专项施工方案第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页应由技术管理人员编制，编制人、各级职能部门审核人、企业技术负责人等内部编审手续应齐全。分包单位编制的经总包单位审批，并由总包单位负责报审。b.项目监理组在审核《分包单位资格报审表》时，应检查分包单位的营业执照，资质证书和安全生产许可证。要点是：相关文件和企业名称、法人代表等内容一致；文件的年检记录应在有效期内。同时，分包工程名称（部位）、工程数量，拟分包工程合同金额等项目填写齐全，并与资质证书中的承包类别，承包范围相适应。c.施工前，项目监理组应检查总包单位与分包单位的安全生产协议书，督促总包单位做好分包单位的进场安全交底。同时审核特种作业人员操作证的人证合一和证书的有效期。d.项目监理组在审核方案时，对编审手续和相关资料不全，以及违反强制性标准或缺少针对性或缺少可操作性的施工方案，...
