第七篇非国际渔业船舶的安全VIP免费

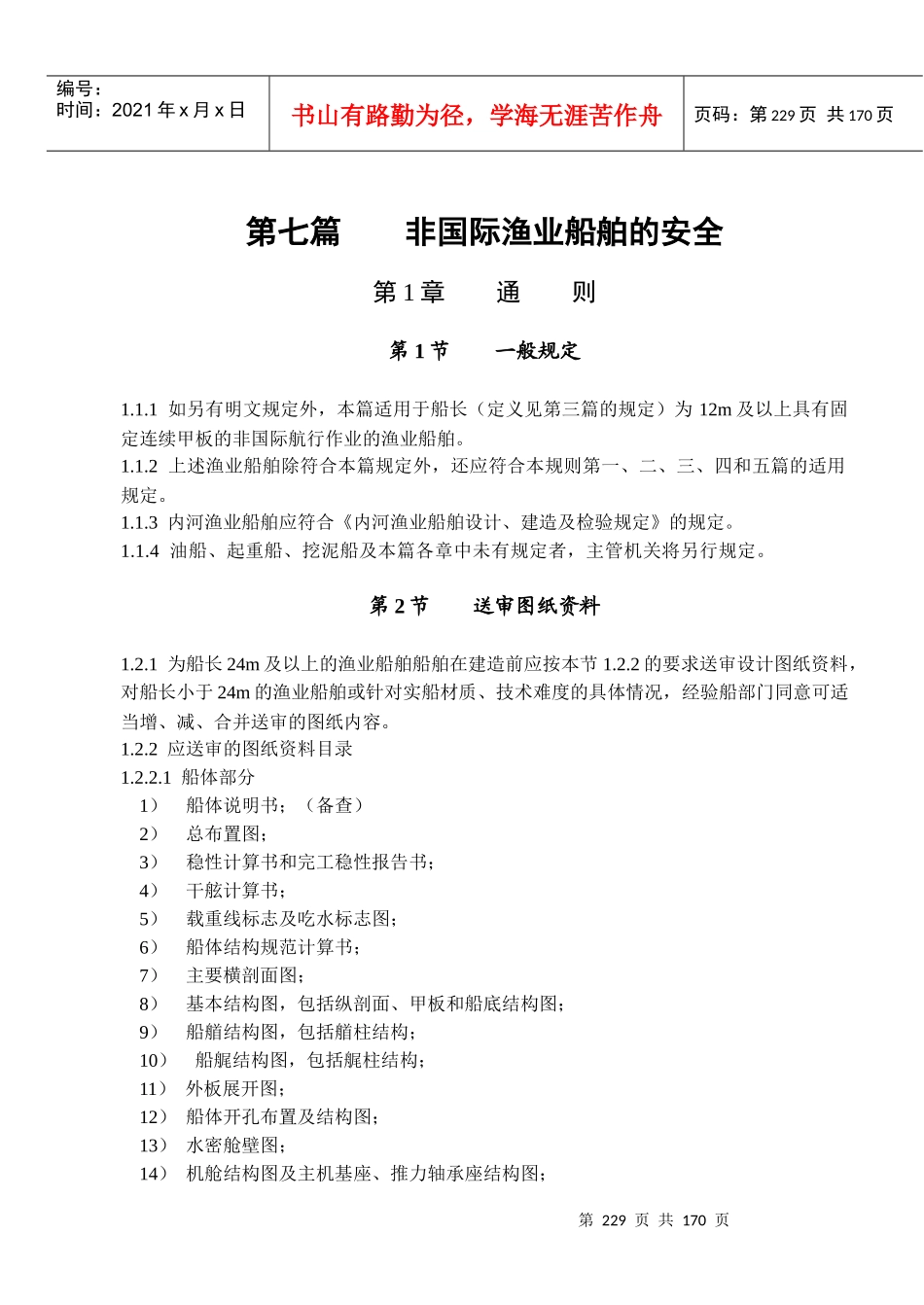

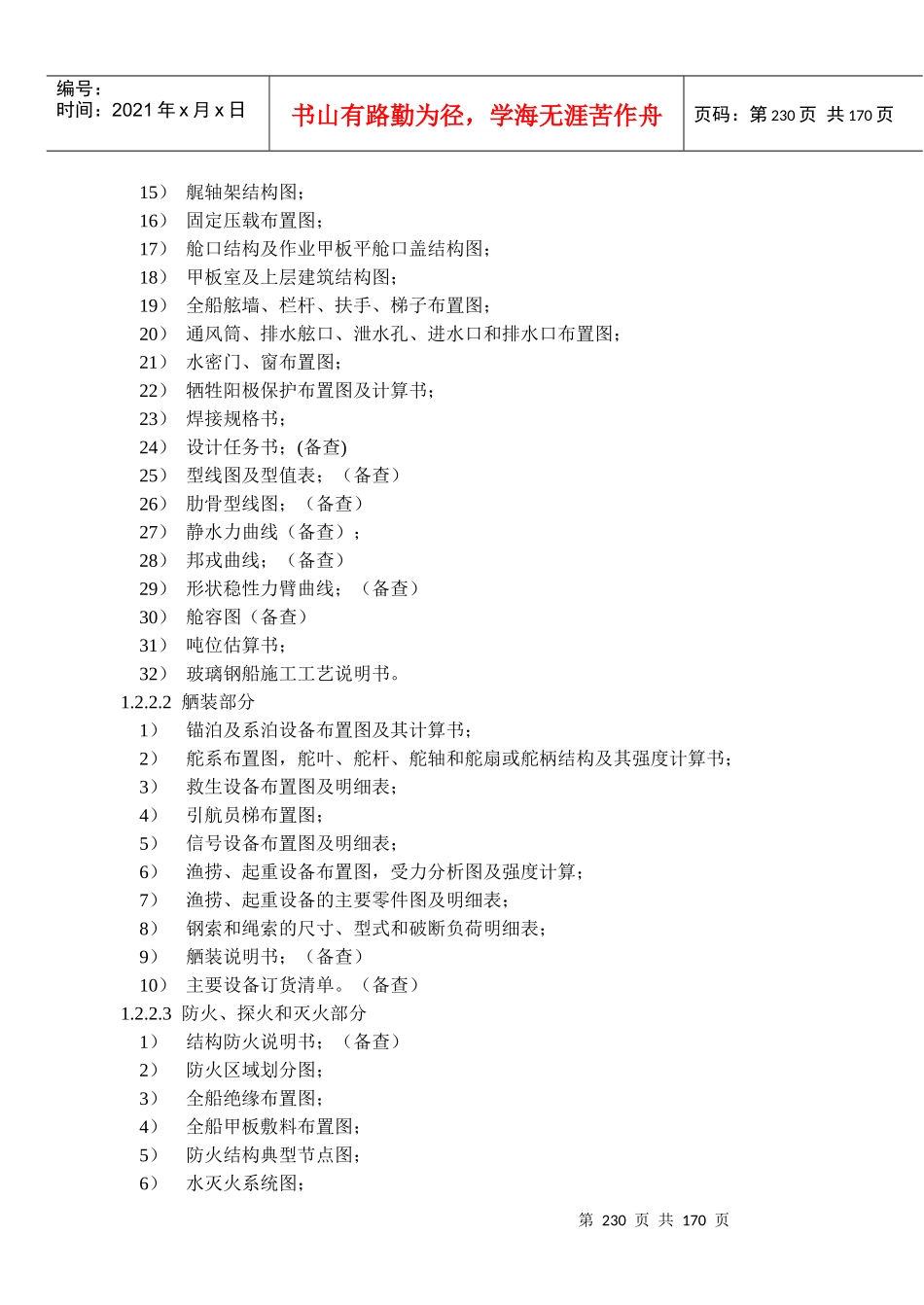

第229页共170页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第229页共170页第七篇非国际渔业船舶的安全第1章通则第1节一般规定1.1.1如另有明文规定外，本篇适用于船长（定义见第三篇的规定）为12m及以上具有固定连续甲板的非国际航行作业的渔业船舶。1.1.2上述渔业船舶除符合本篇规定外，还应符合本规则第一、二、三、四和五篇的适用规定。1.1.3内河渔业船舶应符合《内河渔业船舶设计、建造及检验规定》的规定。1.1.4油船、起重船、挖泥船及本篇各章中未有规定者，主管机关将另行规定。第2节送审图纸资料1.2.1为船长24m及以上的渔业船舶船舶在建造前应按本节1.2.2的要求送审设计图纸资料，对船长小于24m的渔业船舶或针对实船材质、技术难度的具体情况，经验船部门同意可适当增、减、合并送审的图纸内容。1.2.2应送审的图纸资料目录1.2.2.1船体部分1）船体说明书；（备查）2）总布置图；3）稳性计算书和完工稳性报告书；4）干舷计算书；5）载重线标志及吃水标志图；6）船体结构规范计算书；7）主要横剖面图；8）基本结构图，包括纵剖面、甲板和船底结构图；9）船艏结构图，包括艏柱结构；10）船艉结构图，包括艉柱结构；11）外板展开图；12）船体开孔布置及结构图；13）水密舱壁图；14）机舱结构图及主机基座、推力轴承座结构图；第230页共170页第229页共170页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第230页共170页15）艉轴架结构图；16）固定压载布置图；17）舱口结构及作业甲板平舱口盖结构图；18）甲板室及上层建筑结构图；19）全船舷墙、栏杆、扶手、梯子布置图；20）通风筒、排水舷口、泄水孔、进水口和排水口布置图；21）水密门、窗布置图；22）牺牲阳极保护布置图及计算书；23）焊接规格书；24）设计任务书；(备查)25）型线图及型值表；（备查）26）肋骨型线图；（备查）27）静水力曲线（备查）；28）邦戎曲线；（备查）29）形状稳性力臂曲线；（备查）30）舱容图（备查）31）吨位估算书；32）玻璃钢船施工工艺说明书。1.2.2.2舾装部分1）锚泊及系泊设备布置图及其计算书；2）舵系布置图，舵叶、舵杆、舵轴和舵扇或舵柄结构及其强度计算书；3）救生设备布置图及明细表；4）引航员梯布置图；5）信号设备布置图及明细表；6）渔捞、起重设备布置图，受力分析图及强度计算；7）渔捞、起重设备的主要零件图及明细表；8）钢索和绳索的尺寸、型式和破断负荷明细表；9）舾装说明书；（备查）10）主要设备订货清单。（备查）1.2.2.3防火、探火和灭火部分1）结构防火说明书；（备查）2）防火区域划分图；3）全船绝缘布置图；4）全船甲板敷料布置图；5）防火结构典型节点图；6）水灭火系统图；第231页共170页第230页共170页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第231页共170页7）起居处所自动喷水系统布置图及探火系统布置图；8）消防及消防用品布置图及明细表；9）固定式灭火系统图及灭火剂用量计算；10）防火控制图（总吨位小于1000时可免除）；1.2.2.4轮机部分1）轮机说明书及机械设备明细表；（备查）2）机械设备计算书；（备查）3）机、炉舱和应急电站布置图；4）轴系布置图；5）轴系强度计算书；6）轴系扭转振动计算书；7）艉管总图，包括油封装置和艉管轴承图；8）推力轴、中间轴、艉管轴、螺旋桨轴图；9）螺旋桨液压装配图和计算书（对无键或有键连接液压装配的螺旋桨）；10）螺旋桨强度计算书和螺旋桨图；11）轴系传动装置：①传动装置布置及基座结构图；②液压传动装置或可调螺距螺旋桨的液压控制系统图；12）管系图，包括：①舱底水与压载水管系图；②空气管、测量管和溢流管路图；③机舱通风管系图；④泄水、进水及排水管路和附件布置图；⑤燃油驳运系统图及主、辅机和锅炉燃油供油系统图；⑥主、辅机滑油管系图；⑦主、辅机冷却水管系图；⑧主、辅机与锅炉排气管系图；⑨压缩空气管系图；⑩蒸汽管、凝水管、锅炉给水管和泄放管系图；液压动力管系图；燃油加热管路图；制淡系统管路图；海底阀箱图。13舵机液压动力系统图。1.2.2.5电气部分1）全船电气说明书；（备查）第232页共170页第231页共17...
