云南电网继电保护及安全自动装置屏标识管理规定(试行)VIP免费

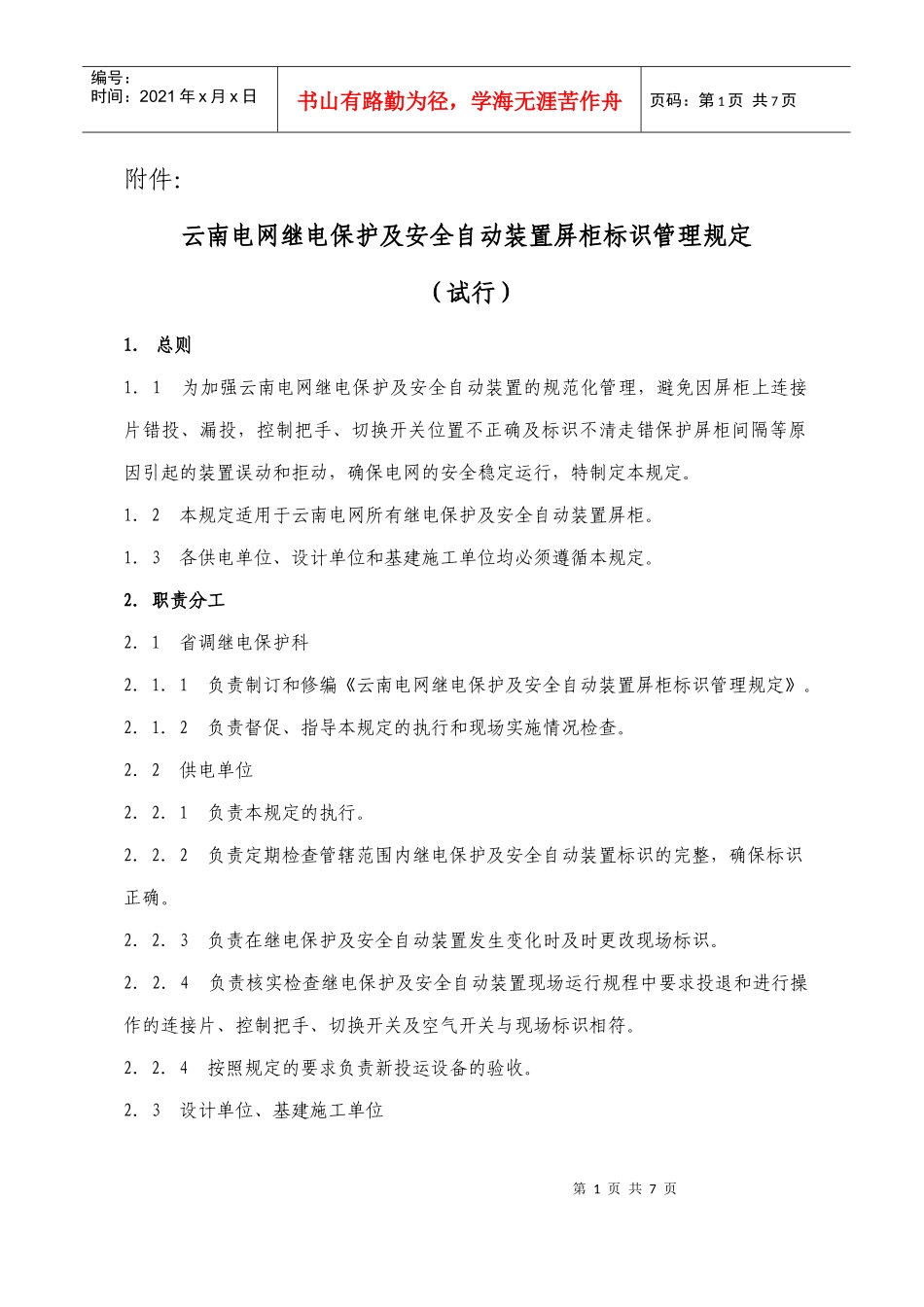

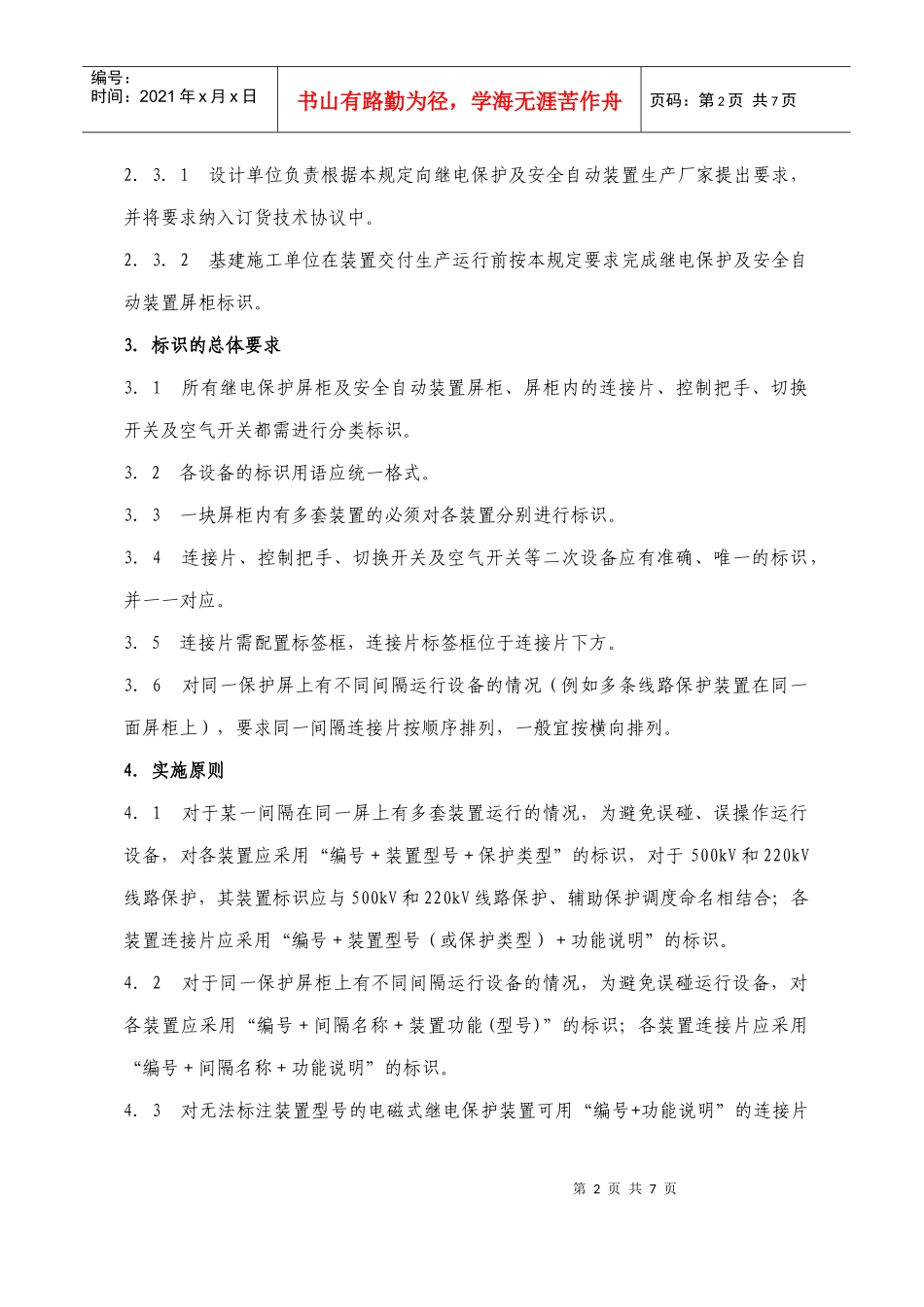

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页附件：云南电网继电保护及安全自动装置屏柜标识管理规定（试行）1．总则1．1为加强云南电网继电保护及安全自动装置的规范化管理，避免因屏柜上连接片错投、漏投，控制把手、切换开关位置不正确及标识不清走错保护屏柜间隔等原因引起的装置误动和拒动，确保电网的安全稳定运行，特制定本规定。1．2本规定适用于云南电网所有继电保护及安全自动装置屏柜。1．3各供电单位、设计单位和基建施工单位均必须遵循本规定。2．职责分工2．1省调继电保护科2．1．1负责制订和修编《云南电网继电保护及安全自动装置屏柜标识管理规定》。2．1．2负责督促、指导本规定的执行和现场实施情况检查。2．2供电单位2．2．1负责本规定的执行。2．2．2负责定期检查管辖范围内继电保护及安全自动装置标识的完整，确保标识正确。2．2．3负责在继电保护及安全自动装置发生变化时及时更改现场标识。2．2．4负责核实检查继电保护及安全自动装置现场运行规程中要求投退和进行操作的连接片、控制把手、切换开关及空气开关与现场标识相符。2．2．4按照规定的要求负责新投运设备的验收。2．3设计单位、基建施工单位第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页2．3．1设计单位负责根据本规定向继电保护及安全自动装置生产厂家提出要求，并将要求纳入订货技术协议中。2．3．2基建施工单位在装置交付生产运行前按本规定要求完成继电保护及安全自动装置屏柜标识。3．标识的总体要求3．1所有继电保护屏柜及安全自动装置屏柜、屏柜内的连接片、控制把手、切换开关及空气开关都需进行分类标识。3．2各设备的标识用语应统一格式。3．3一块屏柜内有多套装置的必须对各装置分别进行标识。3．4连接片、控制把手、切换开关及空气开关等二次设备应有准确、唯一的标识，并一一对应。3．5连接片需配置标签框，连接片标签框位于连接片下方。3．6对同一保护屏上有不同间隔运行设备的情况（例如多条线路保护装置在同一面屏柜上），要求同一间隔连接片按顺序排列，一般宜按横向排列。4．实施原则4．1对于某一间隔在同一屏上有多套装置运行的情况，为避免误碰、误操作运行设备，对各装置应采用“编号＋装置型号＋保护类型”的标识，对于500kV和220kV线路保护，其装置标识应与500kV和220kV线路保护、辅助保护调度命名相结合；各装置连接片应采用“编号＋装置型号（或保护类型）＋功能说明”的标识。4．2对于同一保护屏柜上有不同间隔运行设备的情况，为避免误碰运行设备，对各装置应采用“编号＋间隔名称＋装置功能(型号)”的标识；各装置连接片应采用“编号＋间隔名称＋功能说明”的标识。4．3对无法标注装置型号的电磁式继电保护装置可用“编号+功能说明”的连接片第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页标识。4．4对于同一保护屏上有不同间隔设备运行的情况，为避免连接片和标签不对应，防止误操作情况的发生，应对连接片和标签框用红色线按间隔进行区域划分。4．5为对各连接片功能使用情况起到警示作用，避免标签遗失后发生识别混乱，连接片应用颜色进行指示，正常运行投入连接片用红色圆形标识；正常运行投入并与其它间隔有关联连接片（如：失灵启动连接片、主变间隙保护动作解列小水电连接片等）用黄色圆形标识；运行方式改变投退连接片（如：主变跳旁路连接片等）用绿色圆形标识；圆形标识标注在连接片右侧。4．6拆除备用连接片或不会使用的功能连接片，对无法拆除的连接片用白底黑字在标签框内标注“备用”。4．7控制把手和切换开关应将不同指示位置的功能标注清楚，对于易发生混淆的把手采用“编号＋装置型号＋功能说明”的标识方法。4．8空气开关采用“编号＋对应装置＋用途”的标识方法，空气开关处于“投入”或“退出”位置时不应遮挡标识，标识放置的位置以不遮挡空气开关参数为原则。4．9继电保护屏柜及安全自动装置屏柜的标识牌采用“电压等级＋间隔名称＋屏柜（功能）名称”的标识方法，形式为白底红字，其尺寸为800mm*65mm，...
