复合材料工艺术语详解VIP免费

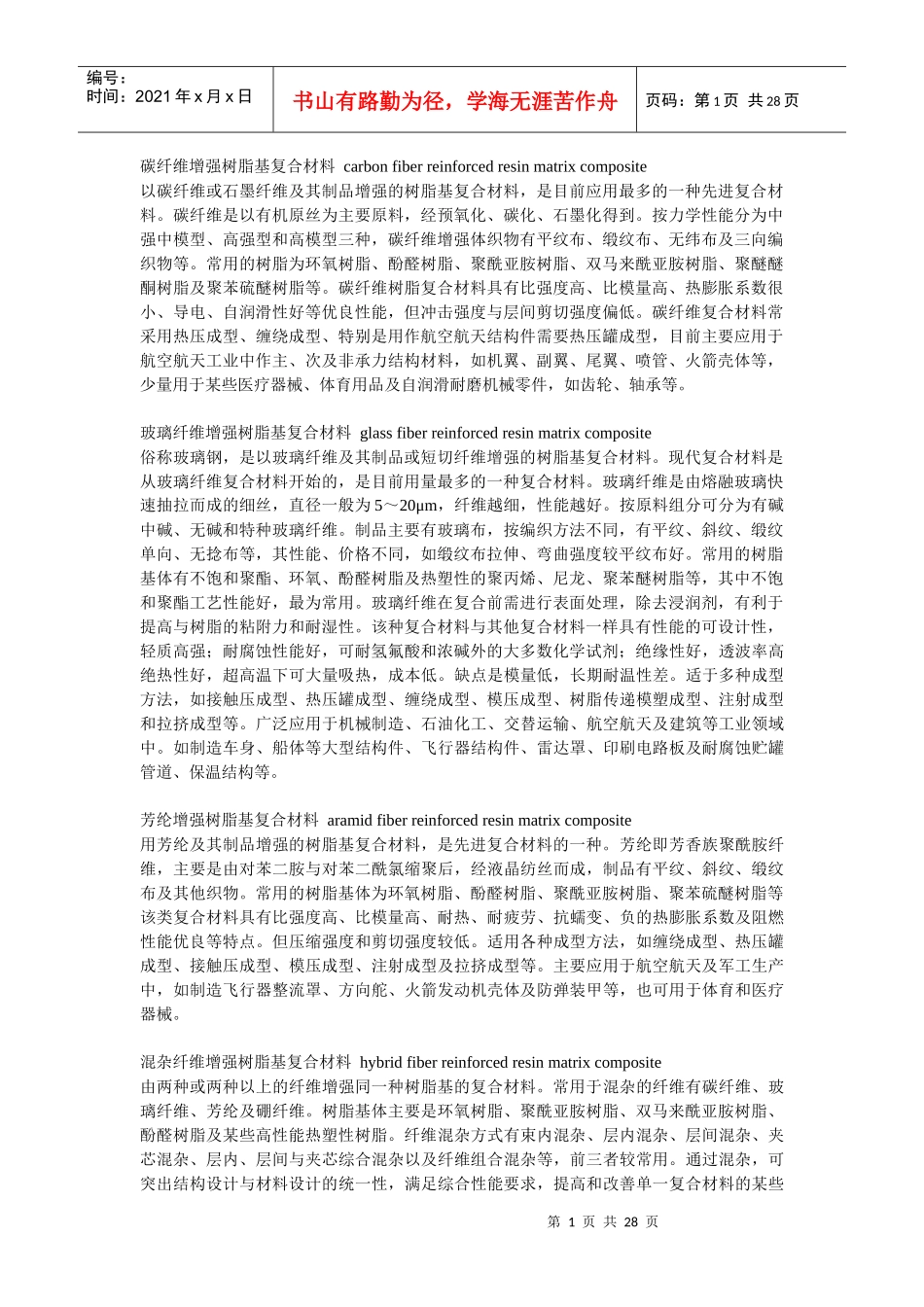

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页碳纤维增强树脂基复合材料carbonfiberreinforcedresinmatrixcomposite以碳纤维或石墨纤维及其制品增强的树脂基复合材料，是目前应用最多的一种先进复合材料。碳纤维是以有机原丝为主要原料，经预氧化、碳化、石墨化得到。按力学性能分为中强中模型、高强型和高模型三种，碳纤维增强体织物有平纹布、缎纹布、无纬布及三向编织物等。常用的树脂为环氧树脂、酚醛树脂、聚酰亚胺树脂、双马来酰亚胺树脂、聚醚醚酮树脂及聚苯硫醚树脂等。碳纤维树脂复合材料具有比强度高、比模量高、热膨胀系数很小、导电、自润滑性好等优良性能，但冲击强度与层间剪切强度偏低。碳纤维复合材料常采用热压成型、缠绕成型、特别是用作航空航天结构件需要热压罐成型，目前主要应用于航空航天工业中作主、次及非承力结构材料，如机翼、副翼、尾翼、喷管、火箭壳体等，少量用于某些医疗器械、体育用品及自润滑耐磨机械零件，如齿轮、轴承等。玻璃纤维增强树脂基复合材料glassfiberreinforcedresinmatrixcomposite俗称玻璃钢，是以玻璃纤维及其制品或短切纤维增强的树脂基复合材料。现代复合材料是从玻璃纤维复合材料开始的，是目前用量最多的一种复合材料。玻璃纤维是由熔融玻璃快速抽拉而成的细丝，直径一般为5～20μm，纤维越细，性能越好。按原料组分可分为有碱中碱、无碱和特种玻璃纤维。制品主要有玻璃布，按编织方法不同，有平纹、斜纹、缎纹单向、无捻布等，其性能、价格不同，如缎纹布拉伸、弯曲强度较平纹布好。常用的树脂基体有不饱和聚酯、环氧、酚醛树脂及热塑性的聚丙烯、尼龙、聚苯醚树脂等，其中不饱和聚酯工艺性能好，最为常用。玻璃纤维在复合前需进行表面处理，除去浸润剂，有利于提高与树脂的粘附力和耐湿性。该种复合材料与其他复合材料一样具有性能的可设计性，轻质高强；耐腐蚀性能好，可耐氢氟酸和浓碱外的大多数化学试剂；绝缘性好，透波率高绝热性好，超高温下可大量吸热，成本低。缺点是模量低，长期耐温性差。适于多种成型方法，如接触压成型、热压罐成型、缠绕成型、模压成型、树脂传递模塑成型、注射成型和拉挤成型等。广泛应用于机械制造、石油化工、交替运输、航空航天及建筑等工业领域中。如制造车身、船体等大型结构件、飞行器结构件、雷达罩、印刷电路板及耐腐蚀贮罐管道、保温结构等。芳纶增强树脂基复合材料aramidfiberreinforcedresinmatrixcomposite用芳纶及其制品增强的树脂基复合材料，是先进复合材料的一种。芳纶即芳香族聚酰胺纤维，主要是由对苯二胺与对苯二酰氯缩聚后，经液晶纺丝而成，制品有平纹、斜纹、缎纹布及其他织物。常用的树脂基体为环氧树脂、酚醛树脂、聚酰亚胺树脂、聚苯硫醚树脂等该类复合材料具有比强度高、比模量高、耐热、耐疲劳、抗蠕变、负的热膨胀系数及阻燃性能优良等特点。但压缩强度和剪切强度较低。适用各种成型方法，如缠绕成型、热压罐成型、接触压成型、模压成型、注射成型及拉挤成型等。主要应用于航空航天及军工生产中，如制造飞行器整流罩、方向舵、火箭发动机壳体及防弹装甲等，也可用于体育和医疗器械。混杂纤维增强树脂基复合材料hybridfiberreinforcedresinmatrixcomposite由两种或两种以上的纤维增强同一种树脂基的复合材料。常用于混杂的纤维有碳纤维、玻璃纤维、芳纶及硼纤维。树脂基体主要是环氧树脂、聚酰亚胺树脂、双马来酰亚胺树脂、酚醛树脂及某些高性能热塑性树脂。纤维混杂方式有束内混杂、层内混杂、层间混杂、夹芯混杂、层内、层间与夹芯综合混杂以及纤维组合混杂等，前三者较常用。通过混杂，可突出结构设计与材料设计的统一性，满足综合性能要求，提高和改善单一复合材料的某些第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页性能，也可用以降低成本。如将玻璃纤维与碳纤维混杂可提高碳纤维复合材料的冲击性能同时降低成本，而碳纤维又提高了玻璃纤维复合材料的模量、强度和耐疲劳性能；芳纶与碳纤维的混杂则将前者良好的韧性和后者较高的压缩性能结合起来，达到互补效果...
