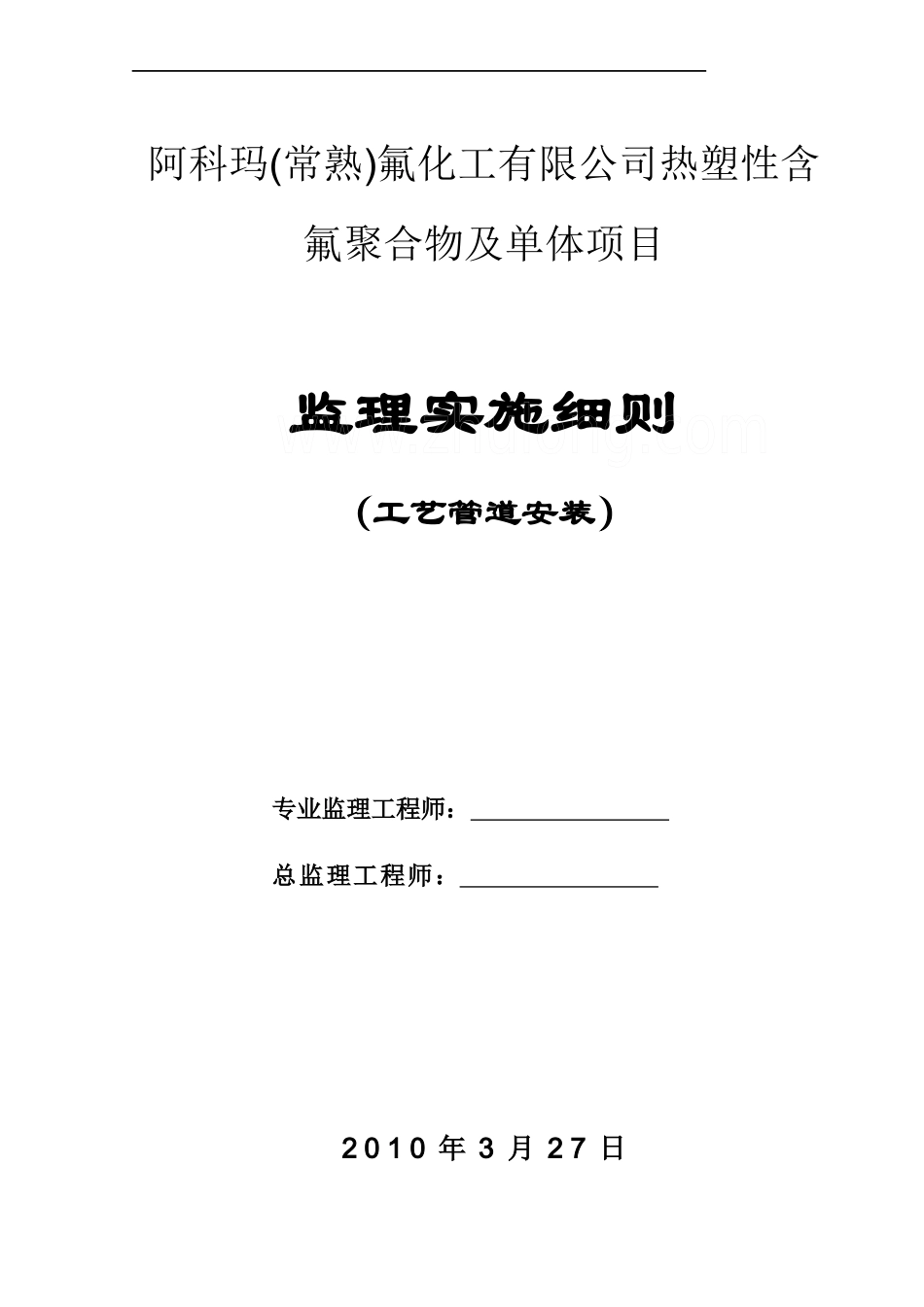

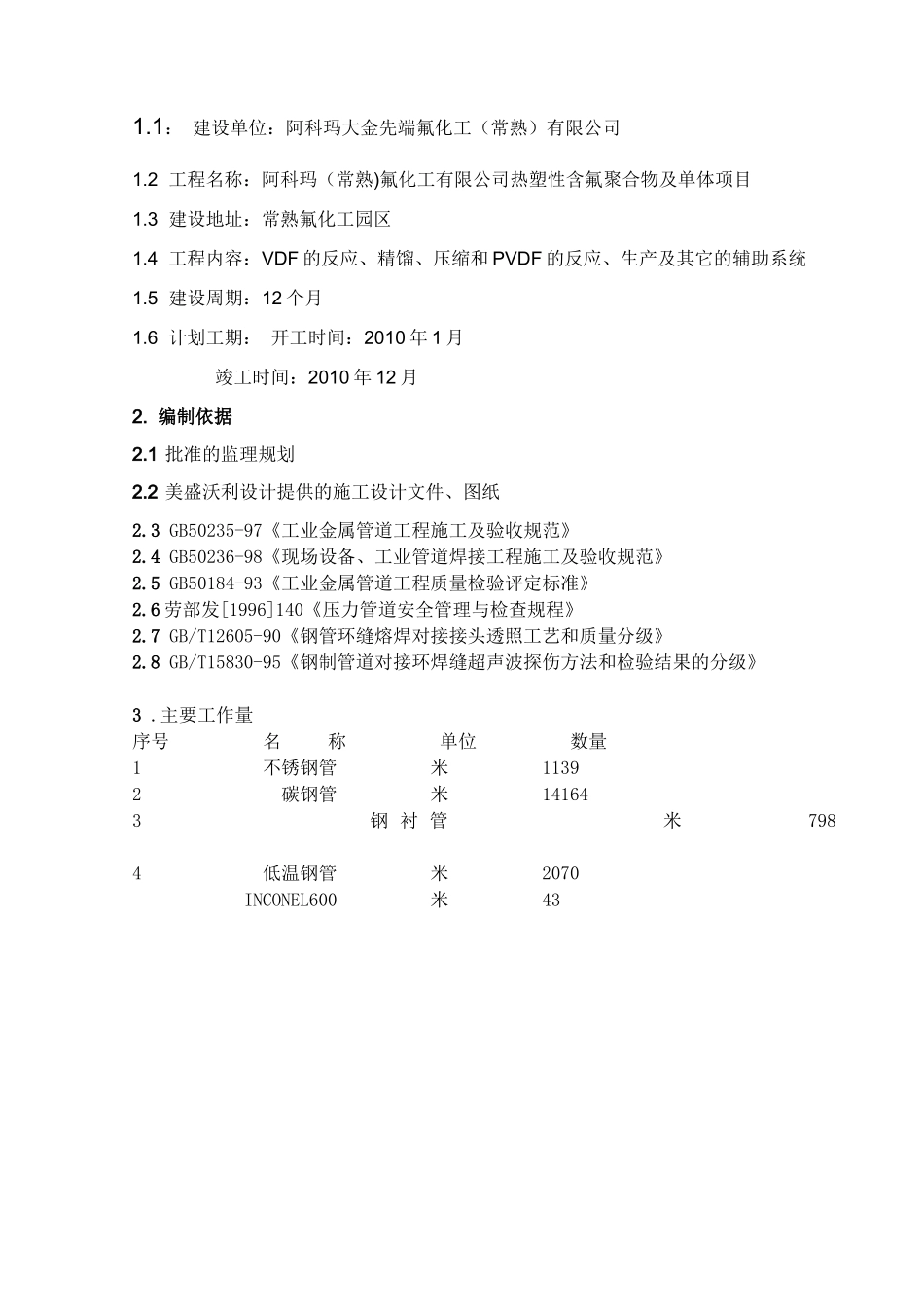

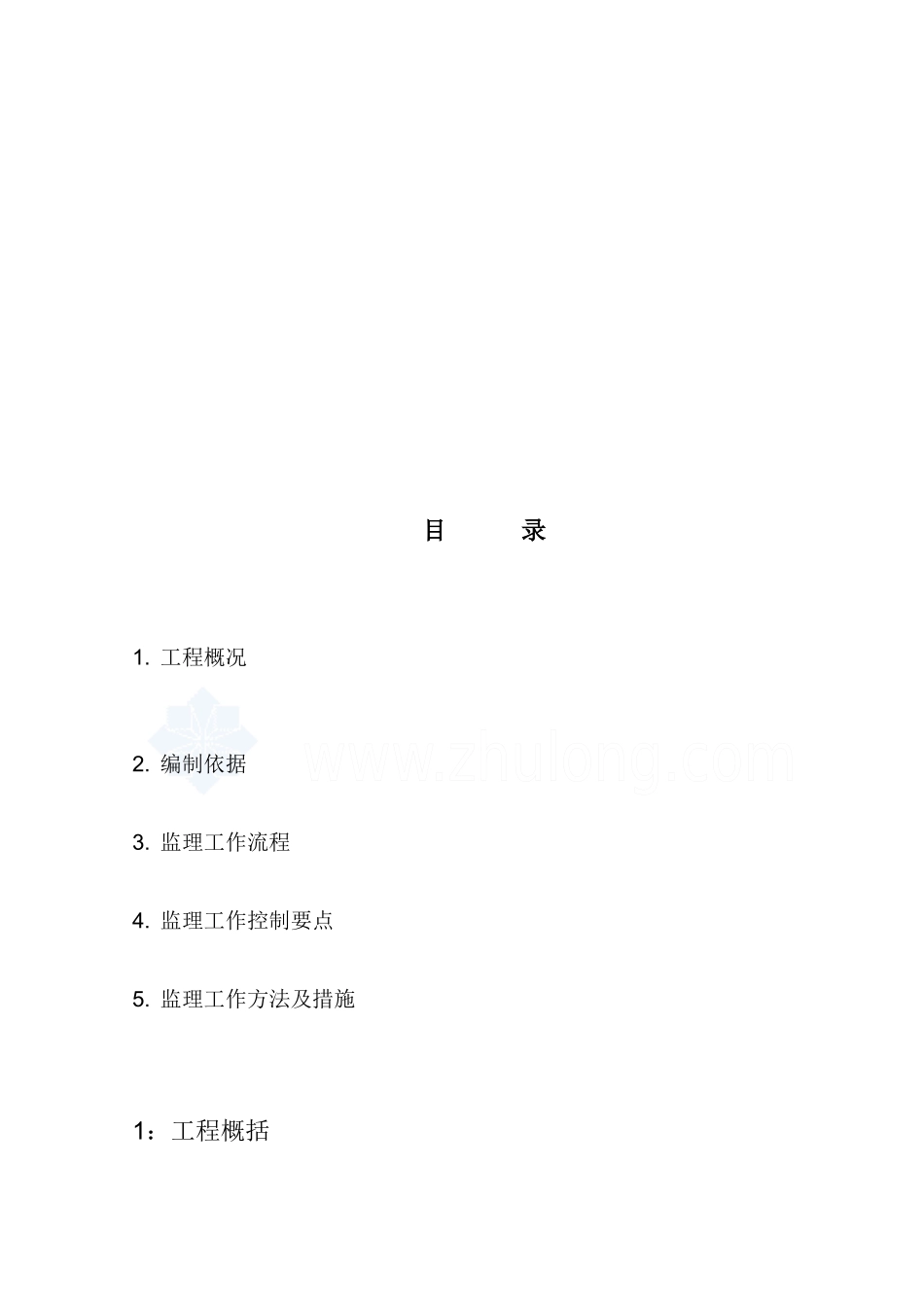

阿科玛(常熟)氟化工有限公司热塑性含氟聚合物及单体项目监理实施细则（工艺管道安装）专业监理工程师：总监理工程师：2010年3月27日目录1.工程概况2.编制依据3.监理工作流程4.监理工作控制要点5.监理工作方法及措施1：工程概括1.1：建设单位：阿科玛大金先端氟化工（常熟）有限公司1.2工程名称：阿科玛（常熟)氟化工有限公司热塑性含氟聚合物及单体项目1.3建设地址：常熟氟化工园区1.4工程内容：VDF的反应、精馏、压缩和PVDF的反应、生产及其它的辅助系统1.5建设周期：12个月1.6计划工期：开工时间：2010年1月竣工时间：2010年12月2.编制依据2.1批准的监理规划2.2美盛沃利设计提供的施工设计文件、图纸2.3GB50235-97《工业金属管道工程施工及验收规范》2.4GB50236-98《现场设备、工业管道焊接工程施工及验收规范》2.5GB50184-93《工业金属管道工程质量检验评定标准》2.6劳部发[1996]140《压力管道安全管理与检查规程》2.7GB/T12605-90《钢管环缝熔焊对接接头透照工艺和质量分级》2.8GB/T15830-95《钢制管道对接环焊缝超声波探伤方法和检验结果的分级》3.主要工作量序号名称单位数量1不锈钢管米11392碳钢管米141643钢衬管米7984低温钢管米2070INCONEL600米431.监理工作流程图熟悉施工图及相关规范标准工程材料/构配件/设备报验审核工程操作人员上岗证审核工程检测仪器审核分项工序施工巡检关键工序、部位、对象跟踪检查隐蔽工程检查按设计要求、施工规范、统一标准组织分项分部（子分部）工程验收参与单位（子单位）、单项工程预验收参与单位、单项工程验收3.1材料/构配件/设备验收控制流程图承包商提交样品、技术资料和质量证明项目监理机构审查是否合格？承包商采购是承包商另找建材供应商否监理平行检验或见证取样是否合格？投入使用监理拒绝签认并书面通知承包商限期撤场是否第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页3.2工序交接检验流程工序施工完毕承包商自检、专职初验是否合格？返修监理工程师现场检查实验室检验是否合格？监理工程师签署质检合格意见进行下道工序是否是否第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页3.3隐蔽工程检验流程施工单位自验收并认可监理工程师复验签证工程隐蔽分包申报申报否可第8页共14页第7页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共14页2.监理工作控制要点4.1施工前准备工作控制要点4.1.1审核施工单位提交的本工程管道施工技术方案。主要从施工组织、计划、机具、技术措施、施工安全等方面审查其合理行、可行性、先进性。4.1.2检查施工作业人员（含无损探伤人员）的上岗证，尤其是焊工合格证。核审其是否在有效期內、项目是否涵盖本工程管道施工的范围（位置是否齐全）。4.1.3审核施工单位提交的本工程所涉及到的管道焊接工艺评定，核验其是否满足焊接质量的要求。4.1.4检查施工单位焊接质量管理体系，并应有符合规范规定的各类技术人员、质量检查人员、操作人员和焊接工装设备、检验试验手段。4.1.5加强管道及其管配件、支承件的进场检查力度，对于管道安装工程重点做好以下方面的监控：4.1.5.1管道组成件及支撑件的检验,管道组成件及支撑件必须具有制造厂的产品合格证书、质量证明书或实验报告，国内产品其质量不得低于国家现行标准的规定。进口材料或者中外合资、外商独资企业的产品一定要符合现行国际标准，如ASTM，ANSI等等。如无统一标准则根据制造厂家标准。4.1.5.2合金钢管道组成件应采用光谱分析或其它方法对材质进行复查，并应做标记。合金钢阀门的内件材质应进行抽查，每批（同制造厂、同规格、同型号、同时到货）抽查数量不得少于1个。4.1.5.3管道组成件及其管道支承件在存储、施工过程中应妥善保管，不得混淆或损坏，其色标或标记应明显清晰。材质为不锈钢、合金钢的管道组成件及其管道支承件，在存储期间、施工过程中不得与碳素钢接触4.1.5.4进场阀门应按规定进行壳体压力试验和密封试验。阀门的壳体试验压力不得小于公称压力的1.5倍，试验时间不得少于5分钟，以壳体填料无渗漏为合格；密...
