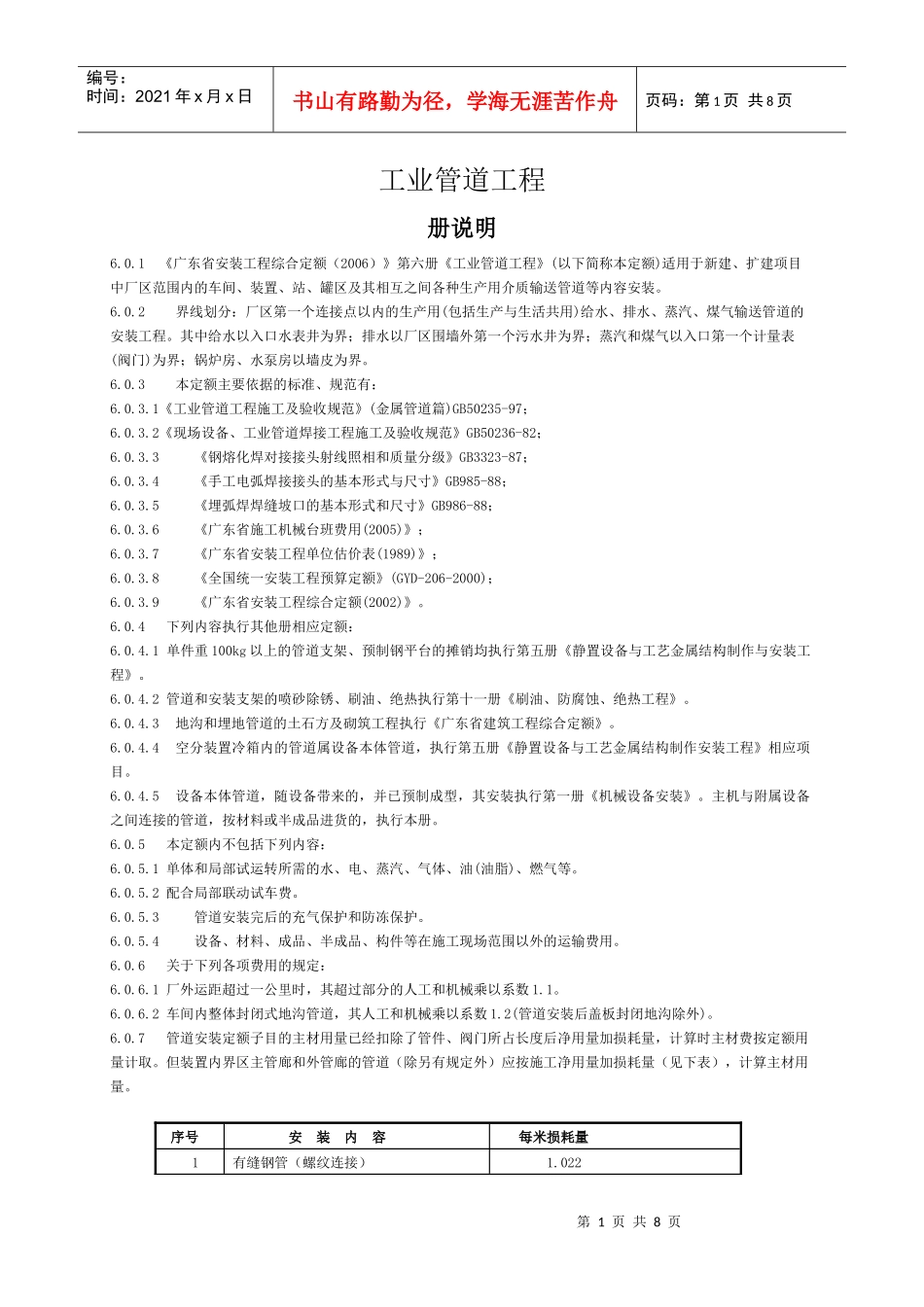

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页工业管道工程册说明6.0.1《广东省安装工程综合定额（2006）》第六册《工业管道工程》(以下简称本定额)适用于新建、扩建项目中厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道等内容安装。6.0.2界线划分：厂区第一个连接点以内的生产用(包括生产与生活共用)给水、排水、蒸汽、煤气输送管道的安装工程。其中给水以入口水表井为界；排水以厂区围墙外第一个污水井为界；蒸汽和煤气以入口第一个计量表(阀门)为界；锅炉房、水泵房以墙皮为界。6.0.3本定额主要依据的标准、规范有：6.0.3.1《工业管道工程施工及验收规范》(金属管道篇)GB50235-97；6.0.3.2《现场设备、工业管道焊接工程施工及验收规范》GB50236-82；6.0.3.3《钢熔化焊对接接头射线照相和质量分级》GB3323-87；6.0.3.4《手工电弧焊接接头的基本形式与尺寸》GB985-88；6.0.3.5《埋弧焊焊缝坡口的基本形式和尺寸》GB986-88；6.0.3.6《广东省施工机械台班费用(2005)》；6.0.3.7《广东省安装工程单位估价表(1989)》；6.0.3.8《全国统一安装工程预算定额》(GYD-206-2000)；6.0.3.9《广东省安装工程综合定额(2002)》。6.0.4下列内容执行其他册相应定额：6.0.4.1单件重100kg以上的管道支架、预制钢平台的摊销均执行第五册《静置设备与工艺金属结构制作与安装工程》。6.0.4.2管道和安装支架的喷砂除锈、刷油、绝热执行第十一册《刷油、防腐蚀、绝热工程》。6.0.4.3地沟和埋地管道的土石方及砌筑工程执行《广东省建筑工程综合定额》。6.0.4.4空分装置冷箱内的管道属设备本体管道，执行第五册《静置设备与工艺金属结构制作安装工程》相应项目。6.0.4.5设备本体管道，随设备带来的，并已预制成型，其安装执行第一册《机械设备安装》。主机与附属设备之间连接的管道，按材料或半成品进货的，执行本册。6.0.5本定额内不包括下列内容：6.0.5.1单体和局部试运转所需的水、电、蒸汽、气体、油(油脂)、燃气等。6.0.5.2配合局部联动试车费。6.0.5.3管道安装完后的充气保护和防冻保护。6.0.5.4设备、材料、成品、半成品、构件等在施工现场范围以外的运输费用。6.0.6关于下列各项费用的规定：6.0.6.1厂外运距超过一公里时，其超过部分的人工和机械乘以系数1.1。6.0.6.2车间内整体封闭式地沟管道，其人工和机械乘以系数1.2(管道安装后盖板封闭地沟除外)。6.0.7管道安装定额子目的主材用量已经扣除了管件、阀门所占长度后净用量加损耗量，计算时主材费按定额用量计取。但装置内界区主管廊和外管廊的管道（除另有规定外）应按施工净用量加损耗量（见下表），计算主材用量。序号安装内容每米损耗量1有缝钢管（螺纹连接）1.022第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2碳钢伴热管（氧乙炔焊）1.0223碳钢管（氧乙炔焊）1.0224碳钢管（电弧焊）1.0225碳钢管（氩电联焊）1.0226碳钢板卷管（电弧焊）1.0247碳钢板卷管（埋弧自动焊）1.0248不锈钢管（电弧焊）1.0159不锈钢管（氩弧焊）1.01510不锈钢管（氩电联焊）1.01511不锈钢板卷管（电弧焊）1.02212不锈钢板卷管（氩电联焊）1.02213不锈钢伴热管（电弧焊）1.02414螺旋卷管（电弧焊）1.02215衬里钢管预制安装（电弧焊）1.03016合金钢管（电弧焊)1.02417合金钢管（氩弧焊）1.02418合金钢管（氩电联焊）1.02419铝管（氩弧焊）1.02420铝板卷管（氩弧焊）1.02421铜管（氧乙炔焊）1.02522铜板卷管（氧乙炔焊）1.02523塑料管（热风焊）1.03024塑料管（承插粘接）1.03025玻璃钢管（胶泥）1.02026玻璃钢管（法兰连接）1.02027承插铸铁管（石棉水泥接口)1.00028承插铸铁管（青铅接口）1.00029承插铸铁管（膨胀水泥接口）1.00030法兰铸铁管（法兰连接）1.01031预应力（自应力）混凝土管1.010一、管道安装说明6.1.1本章定额包括碳钢管、不锈钢管、合金钢管及有色金属管、非金属管、生产用铸铁管、低压、中压、高压管道的安装内容。6.1.2本章均包括直管安装全部工序内容，不包括管件的管口连接工序，以"10m"为计量单位。6.1.3本章是按管道集中预制后运...
