D2600过江钢管顶管施工工艺探讨VIP专享VIP免费

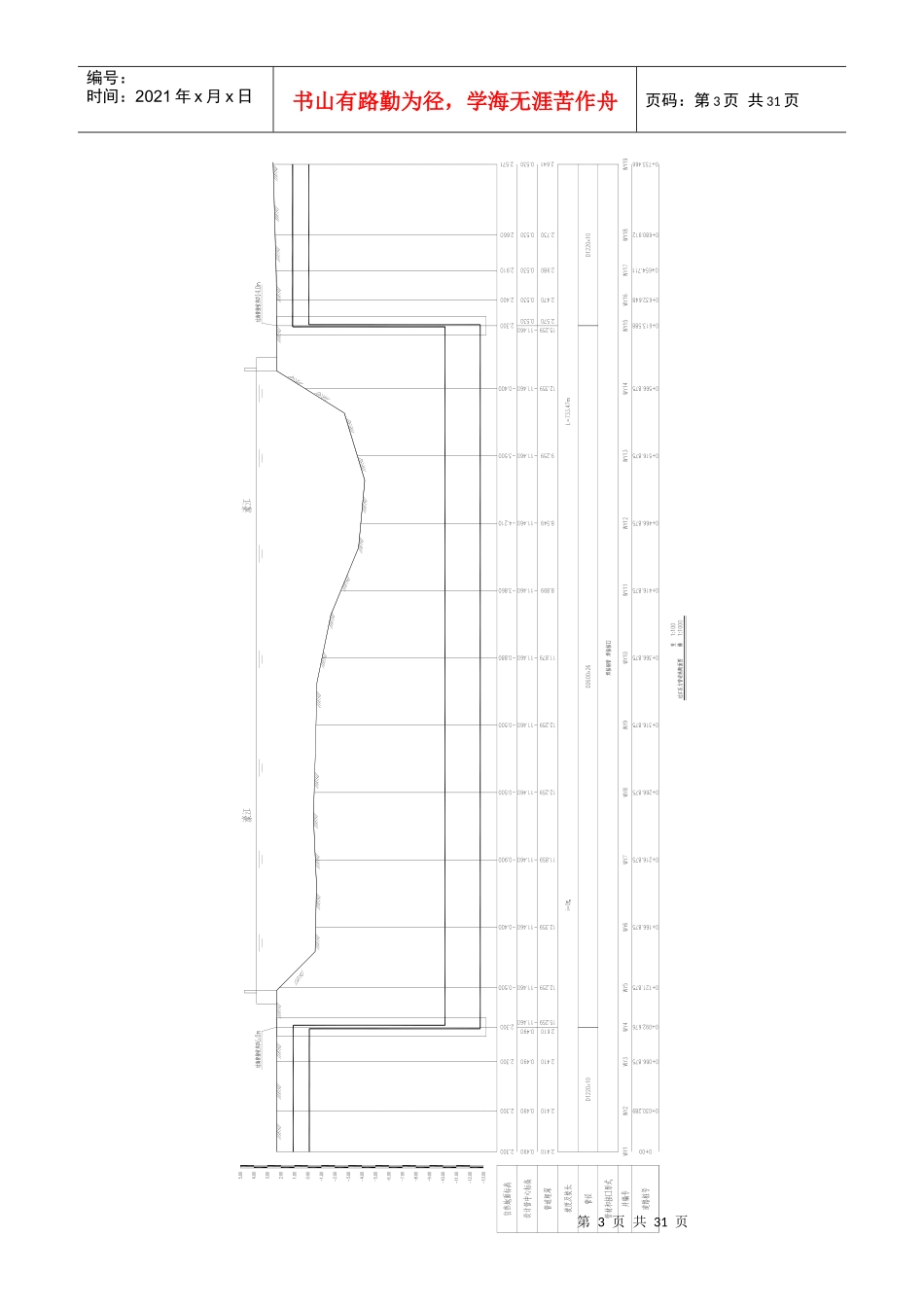

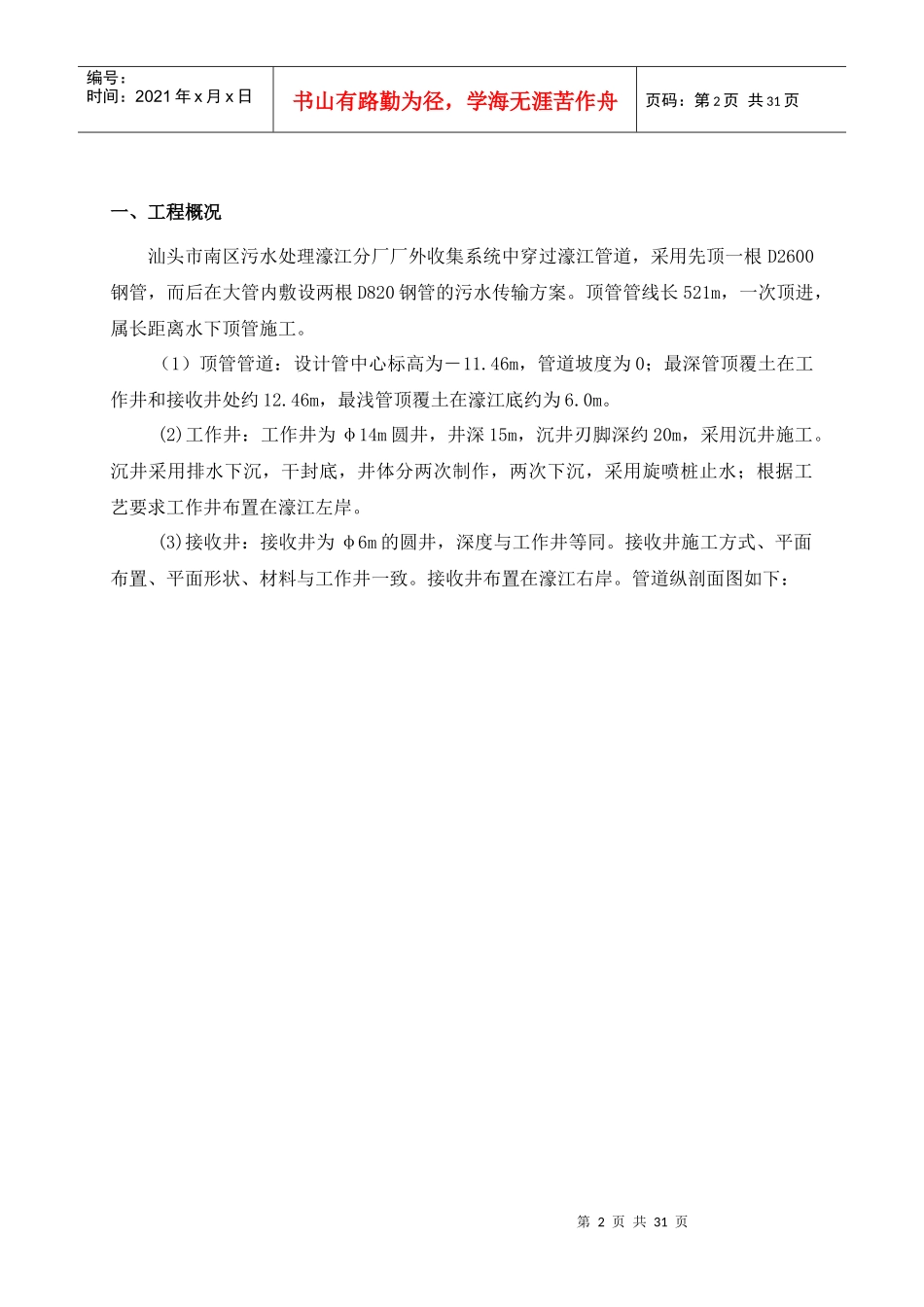

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页目录一、工程概况..............................................................2二、工程地质及管位........................................................4三、工艺选择..............................................................5四、顶管工艺..............................................................7五、顶管施工关键参数计算..................................................9六、主要关键技术.........................................................12七、顶管施工质量控制措施.................................................27八、预案.................................................................29九、建议.................................................................29第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页一、工程概况汕头市南区污水处理濠江分厂厂外收集系统中穿过濠江管道，采用先顶一根D2600钢管，而后在大管内敷设两根D820钢管的污水传输方案。顶管管线长521m，一次顶进，属长距离水下顶管施工。（1）顶管管道：设计管中心标高为－11.46m，管道坡度为0；最深管顶覆土在工作井和接收井处约12.46m，最浅管顶覆土在濠江底约为6.0m。(2)工作井：工作井为φ14m圆井，井深15m，沉井刃脚深约20m，采用沉井施工。沉井采用排水下沉，干封底，井体分两次制作，两次下沉，采用旋喷桩止水；根据工艺要求工作井布置在濠江左岸。(3)接收井：接收井为φ6m的圆井，深度与工作井等同。接收井施工方式、平面布置、平面形状、材料与工作井一致。接收井布置在濠江右岸。管道纵剖面图如下：第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页二、工程地质及管位1）本段工程勘察报告由“汕头市建筑设计院”提供，ZK16～ZK29共计钻孔14个，控制性钻孔7个，孔深25m，一般性钻孔7个，孔深20m，钻孔间距40m。③层淤泥、淤泥混砂、淤泥质土：沿管线全程分布，层厚3.0-9.6m，饱和，流塑状态，地基承载力特征值fak=30-40kPa；⑥层淤泥质粘土、灰色粘土：沿管线全程分布，层厚3.0-12.9m，以流塑淤泥质粘土为主，有机质含量较高，根据现场土层特征及沉积环境分析，宜作淤泥质粘土处理，地基承载力特征值fak=50-60kPa。多年平均高潮位、平均低潮位分别为0.978m、-0.042m(85国家高程基准)。2)管位和顶进土层设计管底标高-12.46m，管位基本处于第③层淤泥、淤泥混砂、淤泥质土层及第⑥层淤泥质土层中。管道穿过土层的纵剖面如下：第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页三、工艺选择（一）根据地质资料及现场勘查，本工程具有以下特点、难点：1、管道分别穿越濠江左右岸提防，施工易影响提防安全。2、受涨退潮影响，水位变化大，涨潮时水位高，水压大。3、管顶覆土厚度变化大，最大覆土厚度12.46m，最小6m。zk163.78zk17-0.30zk18-0.36zk19-0.38zk20-0.43zk21-0.50高程(m)4.02.00.0-2.0-4.0-6.0-8.0-10.0-12.0-14.0-16.0-18.0-20.0-22.0-24.0-26.0-28.0-30.0-32.0孔距(m)40.0040.0040.0040.0040.004.108.0014.9016.0019.8031.0031.604.706.6010.0013.8018.4020.904.506.6014.5018.7024.0025.504.506.7016.9020.604.506.7016.5017.0025.0025.8030.505.107.5012.5016.2018.6022.3016-116-216-316-416-517-117-217-317-417-518-118-218-318-418-518-619-119-219-319-419-519-619-719-820-120-220-320-420-520-620-a21-121-221-321-421-521-621-714(1.75)1420(3.35)19.813(15.05)1015(17.75)11.422(18.05)1699(21.05)69.3129(24.25)86.1反弹2(4.55)1.98(4.85)7.612(6.15)1111(14.65)8.513(14.95)1016(20.75)11.25(4.35)4.88(4.65)7.612(6.15)1112(15.95)9.112(16.25)916(20.25)11.359(25.35)38.7...
