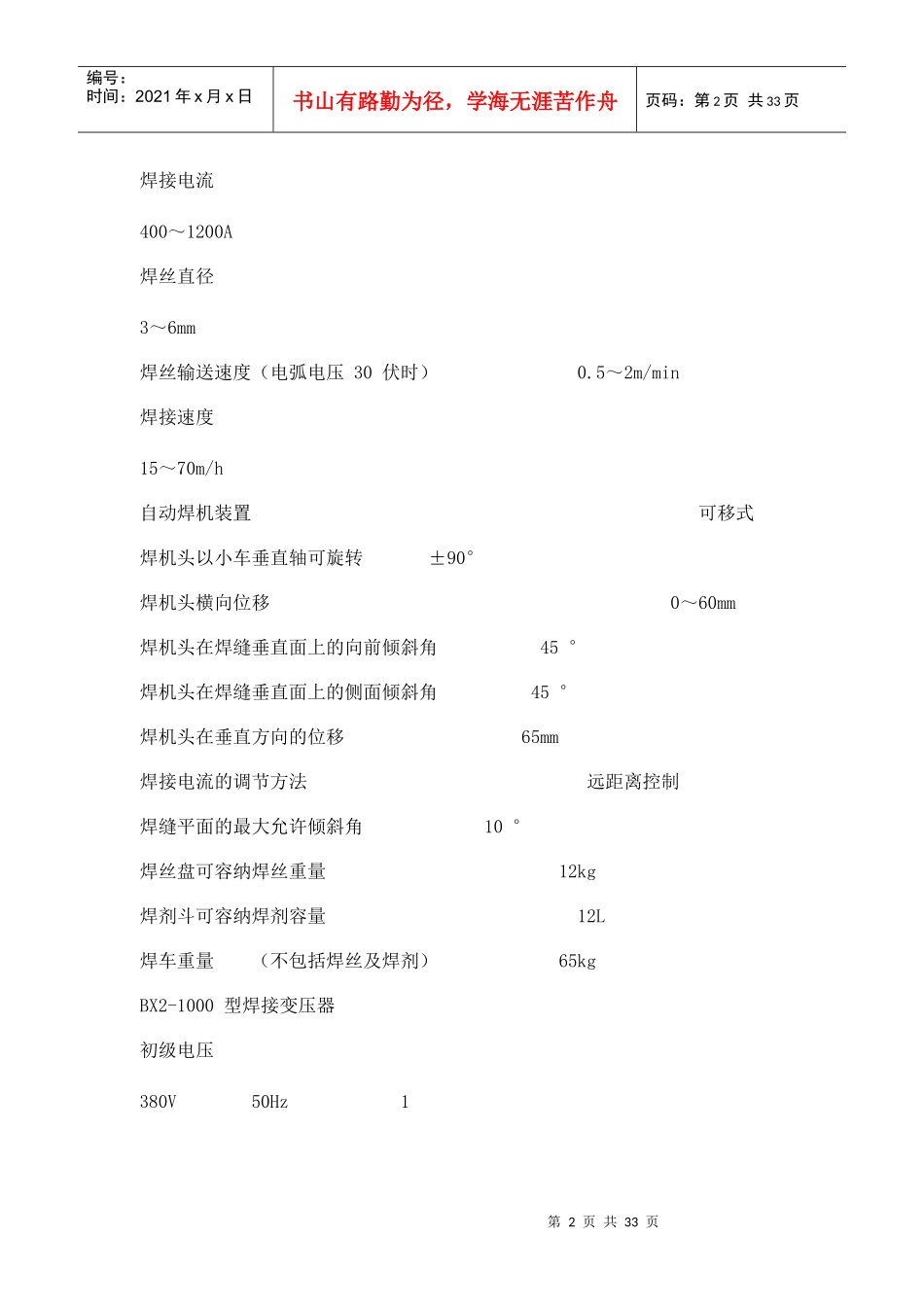

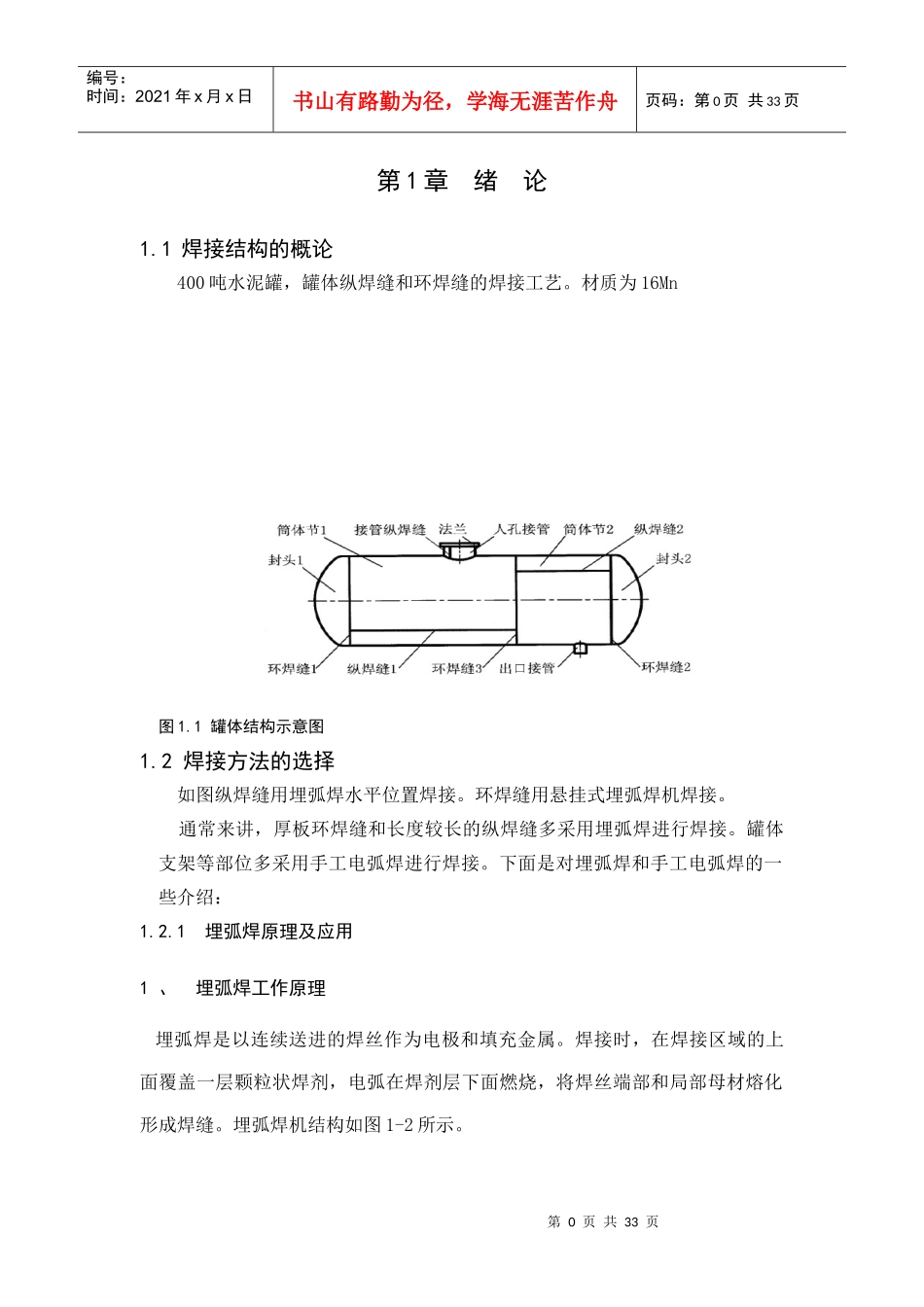

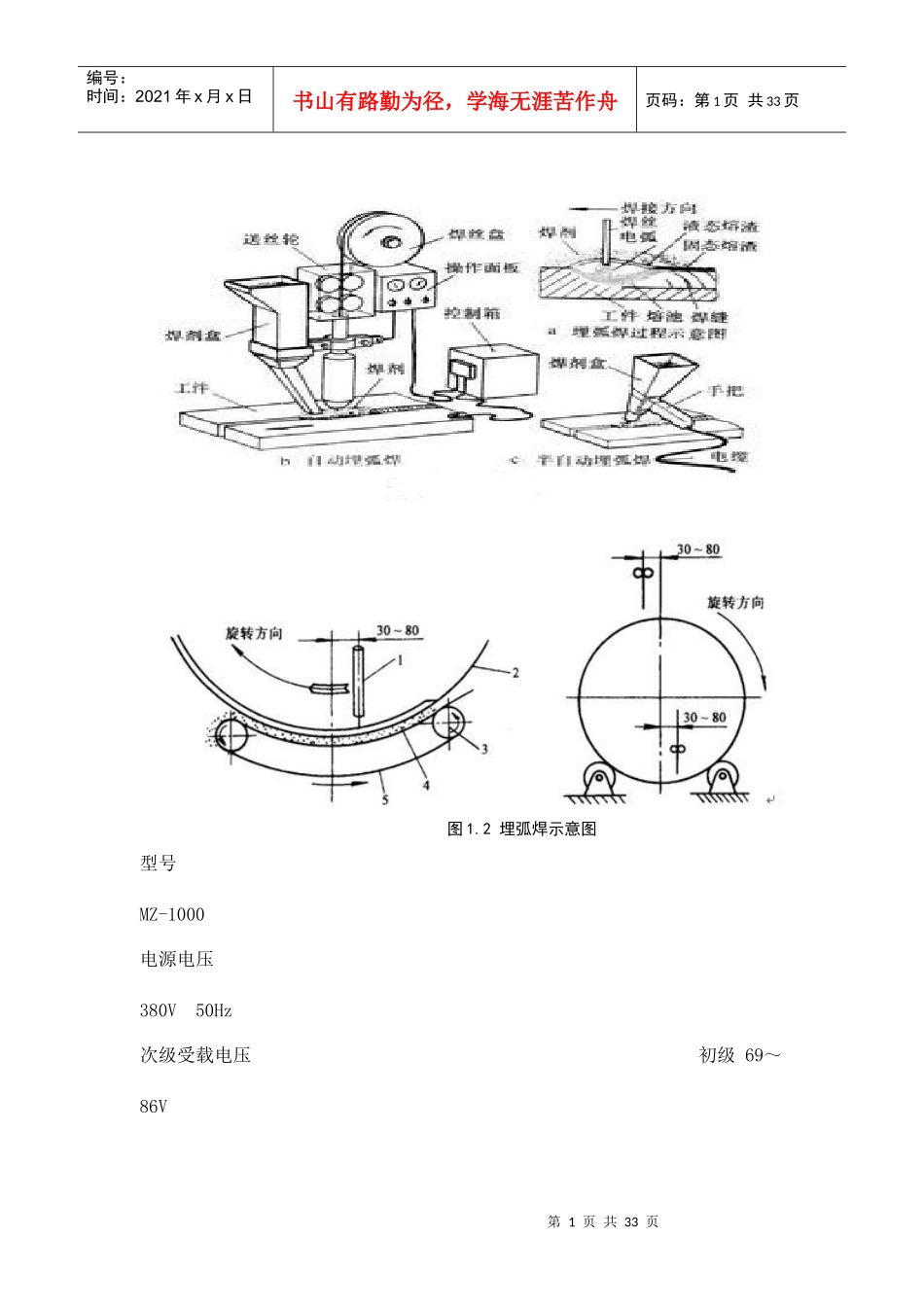

第0页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共33页第1章绪论1.1焊接结构的概论400吨水泥罐，罐体纵焊缝和环焊缝的焊接工艺。材质为16Mn图1.1罐体结构示意图1.2焊接方法的选择如图纵焊缝用埋弧焊水平位置焊接。环焊缝用悬挂式埋弧焊机焊接。通常来讲，厚板环焊缝和长度较长的纵焊缝多采用埋弧焊进行焊接。罐体支架等部位多采用手工电弧焊进行焊接。下面是对埋弧焊和手工电弧焊的一些介绍：1.2.1埋弧焊原理及应用1、埋弧焊工作原理埋弧焊是以连续送进的焊丝作为电极和填充金属。焊接时，在焊接区域的上面覆盖一层颗粒状焊剂，电弧在焊剂层下面燃烧，将焊丝端部和局部母材熔化形成焊缝。埋弧焊机结构如图1-2所示。第1页共33页第0页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页图1.2埋弧焊示意图型号MZ-1000电源电压380V50Hz次级受载电压初级69～86V第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页焊接电流400～1200A焊丝直径3～6mm焊丝输送速度（电弧电压30伏时）0.5～2m/min焊接速度15～70m/h自动焊机装置可移式焊机头以小车垂直轴可旋转±90°焊机头横向位移0～60mm焊机头在焊缝垂直面上的向前倾斜角45°焊机头在焊缝垂直面上的侧面倾斜角45°焊机头在垂直方向的位移65mm焊接电流的调节方法远距离控制焊缝平面的最大允许倾斜角10°焊丝盘可容纳焊丝重量12kg焊剂斗可容纳焊剂容量12L焊车重量（不包括焊丝及焊剂）65kgBX2-1000型焊接变压器初级电压380V50Hz1第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页额定负载持续率60%额定输入容量76KVA额定初级电流196A额定焊接电流1000A次级空载电压69-78V额定工作电压44V重量560kgMZ-1000自动埋弧焊机系熔剂层下自动焊接的设备，它配用交流焊机作为电弧电源，它适用于水平位置或与水平位置倾斜不大于10度的各种有、无坡口的对接焊缝、搭接焊缝和角焊缝。与普通手工弧焊相比，具有生产效率高、焊缝质量好，节省焊接材料和电能，焊接变形小及改善劳动条件等突出优点。焊剂的作用：埋弧焊焊剂的作用与焊条药皮相似，埋弧焊过程中，熔化焊剂产生的渣和气，一方面可以保护焊缝金属，防止空气污染；另一方面还可以起到脱氧和掺合金的作用，与焊丝配合改善焊缝金属的化学成分和力学性能；第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页再则还可以使焊缝金属缓慢冷却。1、埋弧焊的特点（1）埋弧焊的主要优点1）所用的焊接电流大，比手工电弧焊要大4～6倍，具体比较如表1-3所示。加上焊剂和熔渣的隔热作用，热效率较高，熔深大，工件的坡口可小一点减少了填充金属量。单丝埋弧焊在工件不开坡口的情况下，一次可熔透20㎜；表1.1焊条电弧焊与埋弧焊的焊接电流、电流密度比较焊条（焊丝）直径（mm）焊条电弧埋弧焊焊接电流（A）电流密度（A/mm2）焊接电流（A）电流密度（A/mm2）250～6516～25200～40063～125380～13011～18350～60050～854125～20010～16500～80040～635190～25010～18700～100030～502）由于焊接电流大，所以焊接速度就可以快，以厚度8～10㎜的钢板对接焊为例，单丝埋弧焊速度可达50～80㎝/min，而手工电弧焊则不超过10～13㎝/min；3）焊剂的存在不仅能隔开熔化金属与空气的接触，而且使熔池的金属凝固变慢，液体金属与熔化的焊剂间有较多时间进行冶金反应，使焊缝中气孔与裂纹等可能的缺陷减少，焊剂还可以向焊缝金属补充一些合金元素，提高焊缝金属的力学性能；4）在有风的环境中焊接时，埋弧焊的保护效果比其它电弧焊方法好；第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页5）在自动焊时，焊接行走速度、焊丝的送进速度及电流大小等焊接参数可通过自动调节保持稳定，减少了焊接质量对焊工技术水平的依赖程度；6）劳动条件较好，没有电弧光辐射。（2）埋弧焊的主要缺点1）由于采用颗粒状焊剂进行保护，故一般只适用于平焊和角焊位置；2）不能直接观察...
