面板加工工艺VIP免费

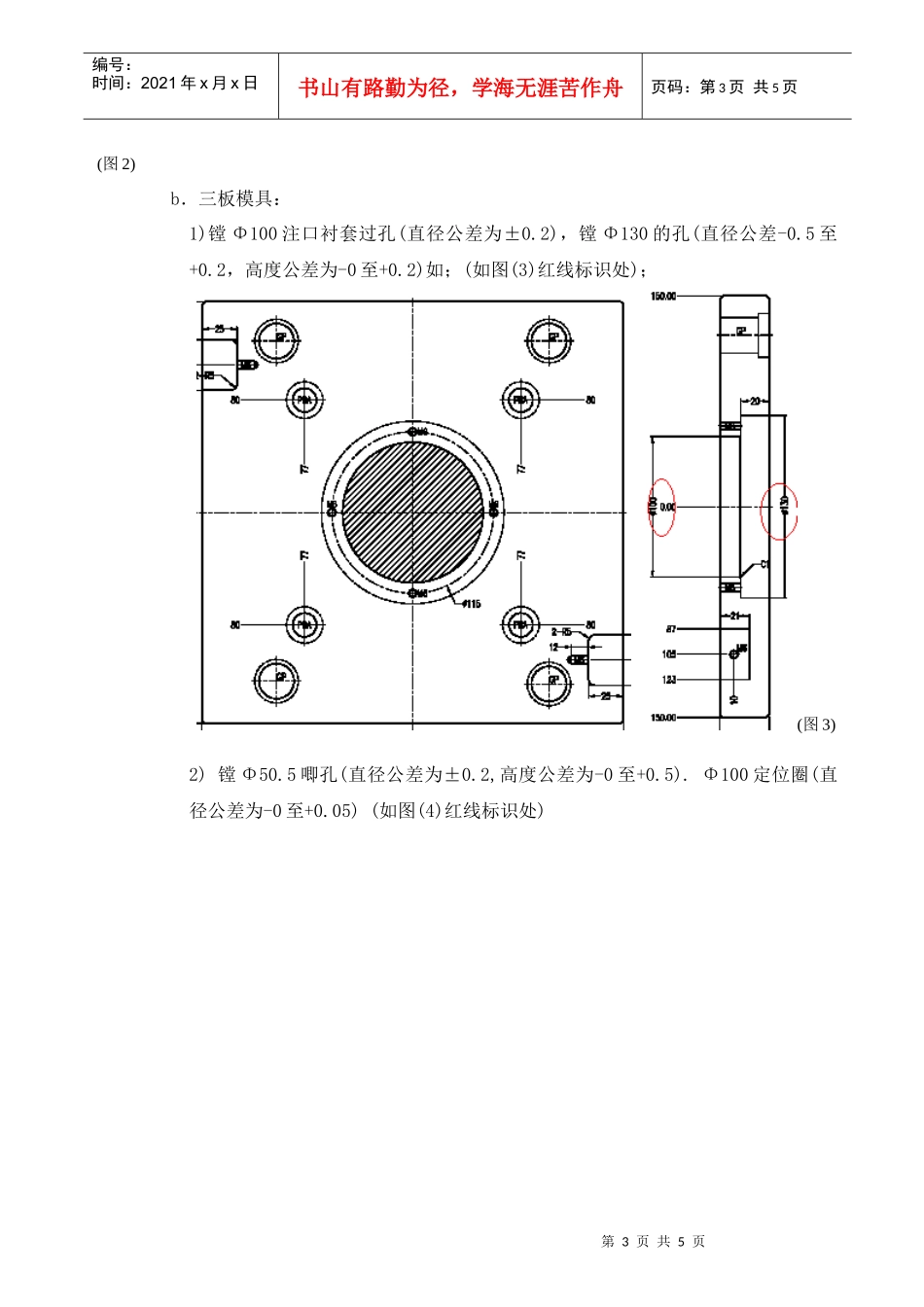

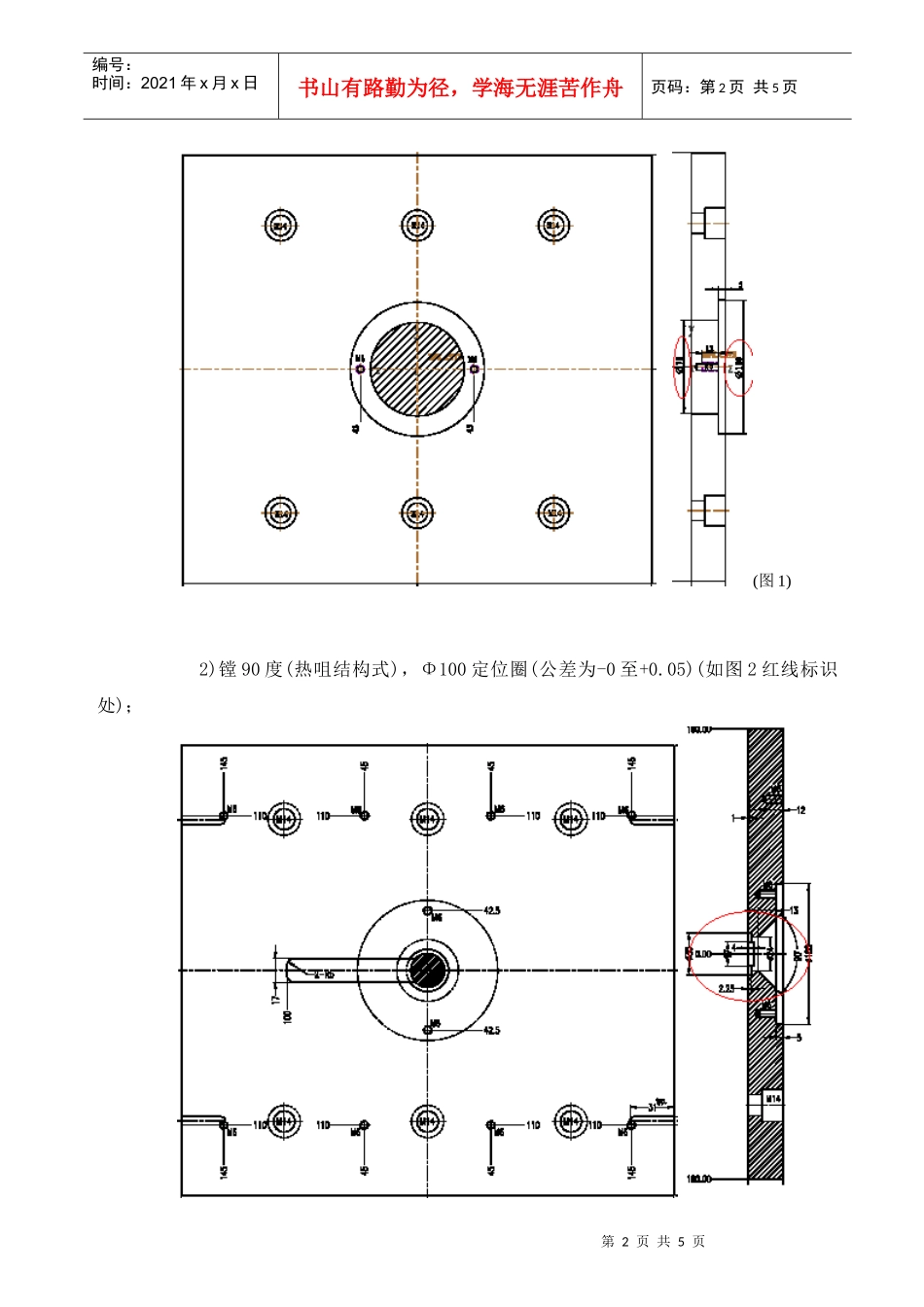

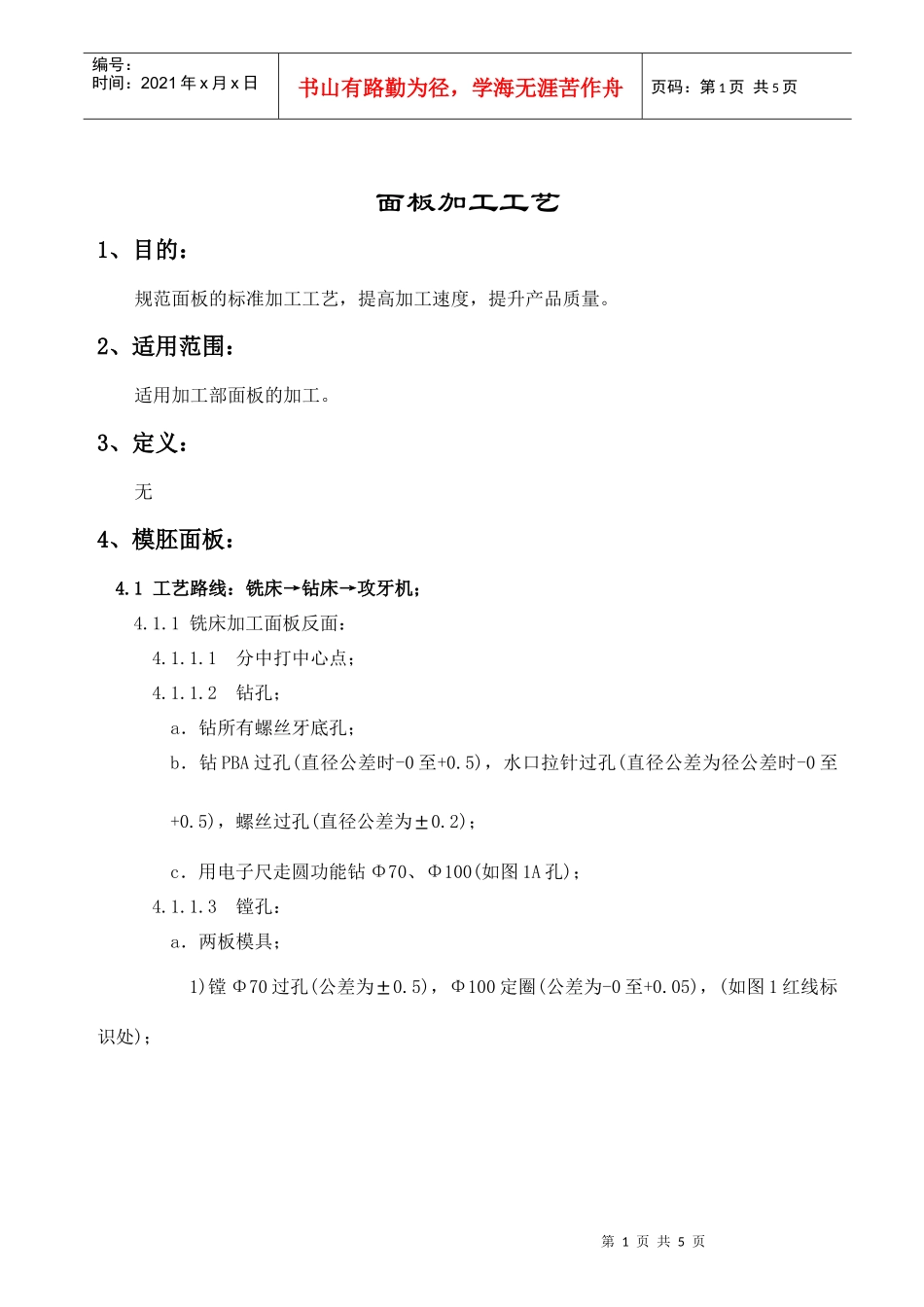

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页面板加工工艺1、目的：规范面板的标准加工工艺，提高加工速度，提升产品质量。2、适用范围：适用加工部面板的加工。3、定义：无4、模胚面板：4.1工艺路线：铣床→钻床→攻牙机；4.1.1铣床加工面板反面：4.1.1.1分中打中心点；4.1.1.2钻孔；a．钻所有螺丝牙底孔；b．钻PBA过孔(直径公差时-0至+0.5)，水口拉针过孔(直径公差为径公差时-0至+0.5)，螺丝过孔(直径公差为±0.2)；c．用电子尺走圆功能钻Φ70、Φ100(如图1A孔)；4.1.1.3镗孔：a．两板模具；1)镗Φ70过孔(公差为±0.5)，Φ100定圈(公差为-0至+0.05)，(如图1红线标识处)；第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页(图1)2)镗90度(热咀结构式)，Φ100定位圈(公差为-0至+0.05)(如图2红线标识处)；第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页(图2)b．三板模具：1)镗Φ100注口衬套过孔(直径公差为±0.2)，镗Φ130的孔(直径公差-0.5至+0.2，高度公差为-0至+0.2)如；(如图(3)红线标识处)；(图3)2)镗Φ50.5唧孔(直径公差为±0.2,高度公差为-0至+0.5).Φ100定位圈(直径公差为-0至+0.05)(如图(4)红线标识处)第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页(图4)4.1.1.4踩PBA杯头(直径公差为-0.1至+0.5，高度公差为-0.1至+0.5)四个同一深度，水口拉针杯头(高度公差为-0至+0.02)，螺丝杯头(高度公差为-0.1至+0.5)：4.1.1.5倒角：4.1.1.6加工隔热板：4.1.2加工面板正面：4.1.2.1分中，锣槽：a.排气槽(尺寸公差为±0.5)b．运输板槽(尺寸公差为±0.5)c.压线槽(尺寸公差为-0至+0.2，图2A处用镗刀加工，直径尺寸为-0至+0.05，高度公差为±0.01)d.前内行位铲基槽(长宽尺寸公差为-0至+0.02，高度公差为±0.01)；4.1.2.2倒角；4.1.3钻床：画线钻运输板螺丝牙孔；4.1.4攻牙机；攻牙M4、M5、M6牙，攻牙时气压为(3Pa-4Pa)5、相关文件：第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页5.1标准图纸；6、相关表格：6.1«零件加工控制表»；6.2«零件\铜公交接表»。
