佛山电台制播系统集成及附属设备的主要技术参数：VIP免费

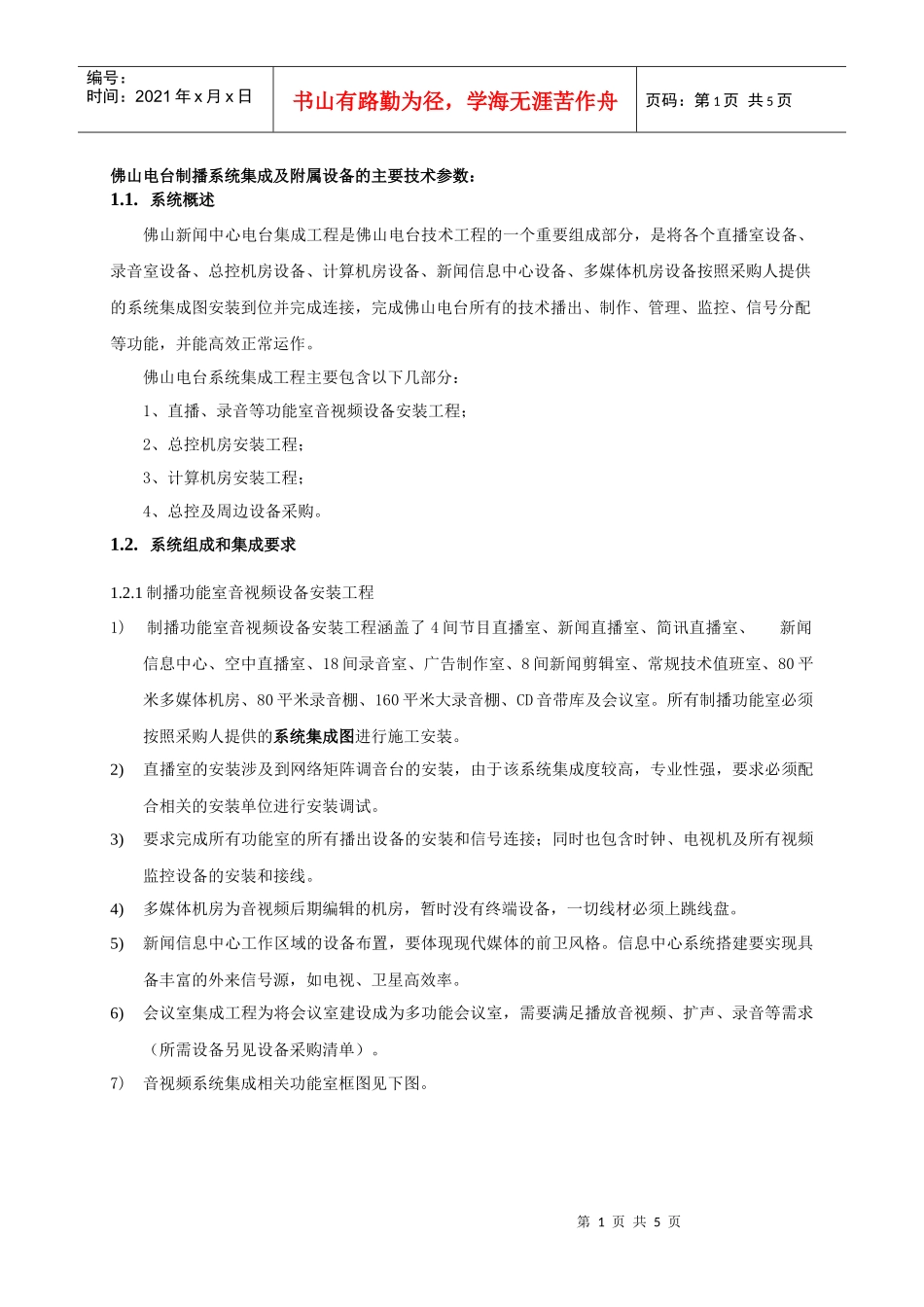

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页佛山电台制播系统集成及附属设备的主要技术参数：1.1.系统概述佛山新闻中心电台集成工程是佛山电台技术工程的一个重要组成部分，是将各个直播室设备、录音室设备、总控机房设备、计算机房设备、新闻信息中心设备、多媒体机房设备按照采购人提供的系统集成图安装到位并完成连接，完成佛山电台所有的技术播出、制作、管理、监控、信号分配等功能，并能高效正常运作。佛山电台系统集成工程主要包含以下几部分：1、直播、录音等功能室音视频设备安装工程；2、总控机房安装工程；3、计算机房安装工程；4、总控及周边设备采购。1.2.系统组成和集成要求1.2.1制播功能室音视频设备安装工程1)制播功能室音视频设备安装工程涵盖了4间节目直播室、新闻直播室、简讯直播室、新闻信息中心、空中直播室、18间录音室、广告制作室、8间新闻剪辑室、常规技术值班室、80平米多媒体机房、80平米录音棚、160平米大录音棚、CD音带库及会议室。所有制播功能室必须按照采购人提供的系统集成图进行施工安装。2)直播室的安装涉及到网络矩阵调音台的安装，由于该系统集成度较高，专业性强，要求必须配合相关的安装单位进行安装调试。3)要求完成所有功能室的所有播出设备的安装和信号连接；同时也包含时钟、电视机及所有视频监控设备的安装和接线。4)多媒体机房为音视频后期编辑的机房，暂时没有终端设备，一切线材必须上跳线盘。5)新闻信息中心工作区域的设备布置，要体现现代媒体的前卫风格。信息中心系统搭建要实现具备丰富的外来信号源，如电视、卫星高效率。6)会议室集成工程为将会议室建设成为多功能会议室，需要满足播放音视频、扩声、录音等需求（所需设备另见设备采购清单）。7)音视频系统集成相关功能室框图见下图。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页1.2.2总控机房安装工程1)总控机房是佛山电台最重要的技术用房，由监控值班机房（技术人员24小时工作区域）和设备机房（有精密空调，不适合人员长期工作）。机柜数量和尺寸分为9个并排的600X800机柜，置于前排；另外一排是5个600X600的机柜。设备风格及颜色要突出时尚或现代媒体特点。2)灯光照明要明亮，以利于降低24小时值班人员的工作疲劳；设备机房要求安装防静电地板，值班机房要求在活动地板上面铺一层色泽新颖时尚的地胶，以改善技术人员工作活动和视觉环境；设备机房采用正压空气，以达到防尘效果。3)所有机柜安装必须使用配套的脚座，脚座的高度从水泥地板到活动地板表面（具体高度以实际情况为准），机柜则安装在脚架上。不允许机柜直接坐落在活动地板上。4)投标人必须出示所设计的电视墙的装配方案的效果图（包括固定支架），供采购人参考。电视墙的装配可以使用2X2的42寸的等离子或LCD平板电视机组成，但必须提供拼接边宽的尺寸大小，原则上越小越好；也可使用一个100寸左右的等离子或LCD平板电视机单独装配。5)技术人员主要使用的操控台的款式要突出时尚、现代气息，能与整个总控机房完美搭配。第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页6)要求在系统安装过程中，不允许出现由于接地不规范而造成系统有“噪波”干扰，必须保障整个系统接地具有优良的的电气性能。7)总控机房安装工程由中标人设计、施工完成。设计方案须得到采购人同意才能进行。1.2.3计算机房安装工程由于计算机房大部分的安装工程已由相关施工单位完成，而新设备的安装也由服务器设备中标人负责安装。因此剩下的安装工作主要是六类网线线头的夹制，以及有关总控机房到计算机房的一些数字音频设备的连接和数字音频专网的连接。1.2.4总控及周边设备采购清单序号设备名称数量单位技术指标及参数要求14X16数字音频分配器2台具有4个AES/EBU输入；16个AES/EBU输出。即每一个输入能分配四个输出。具体参数指标参考：BroadcastToolsRDDA4×42音频、数据接线架1批2U含1x16卡侬公和1x16卡侬母跳线架20个；2U2x16卡侬（母）跳线架12个；1U1x16卡侬（公）跳线架12个；1U1x129针D型空...
