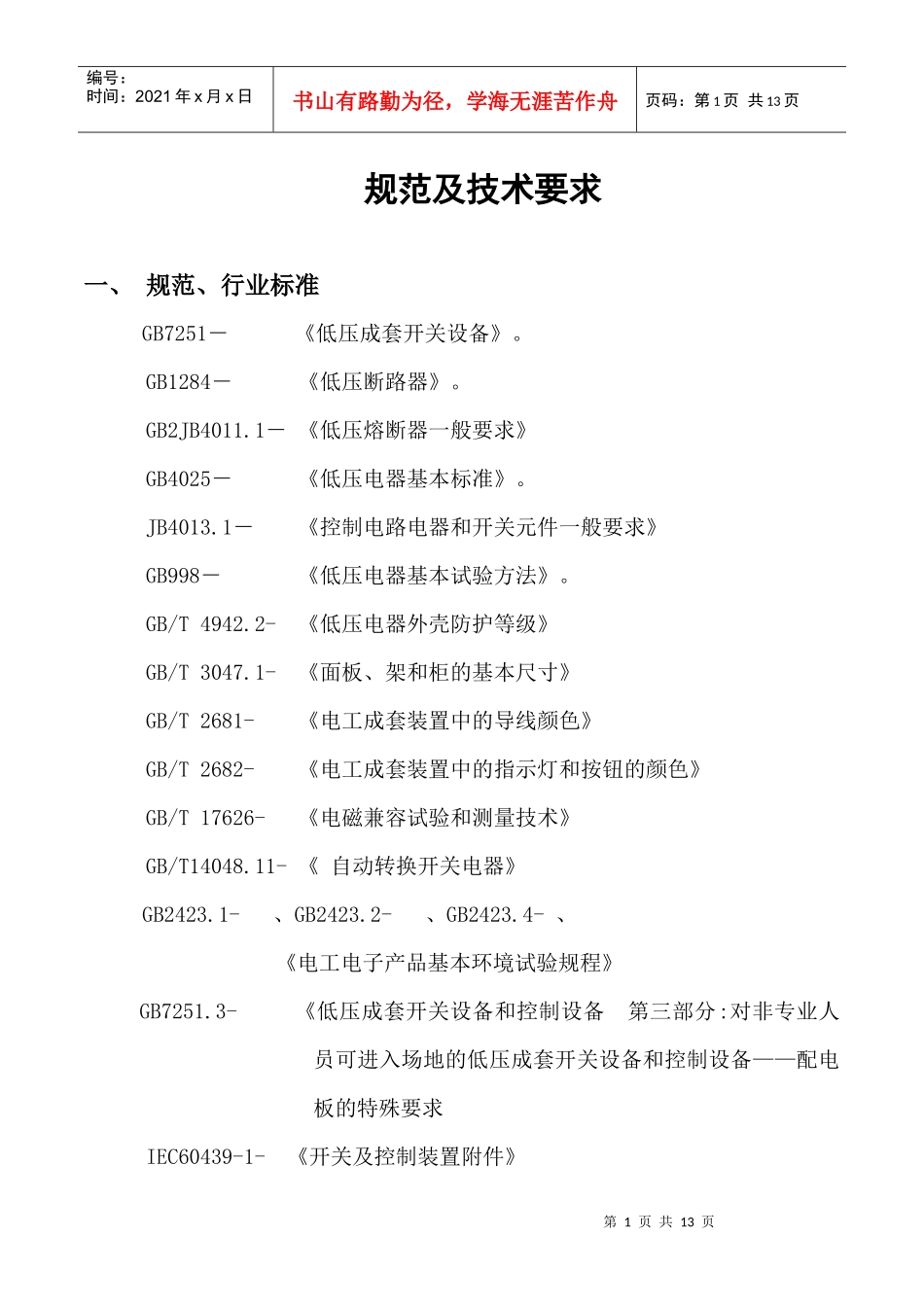

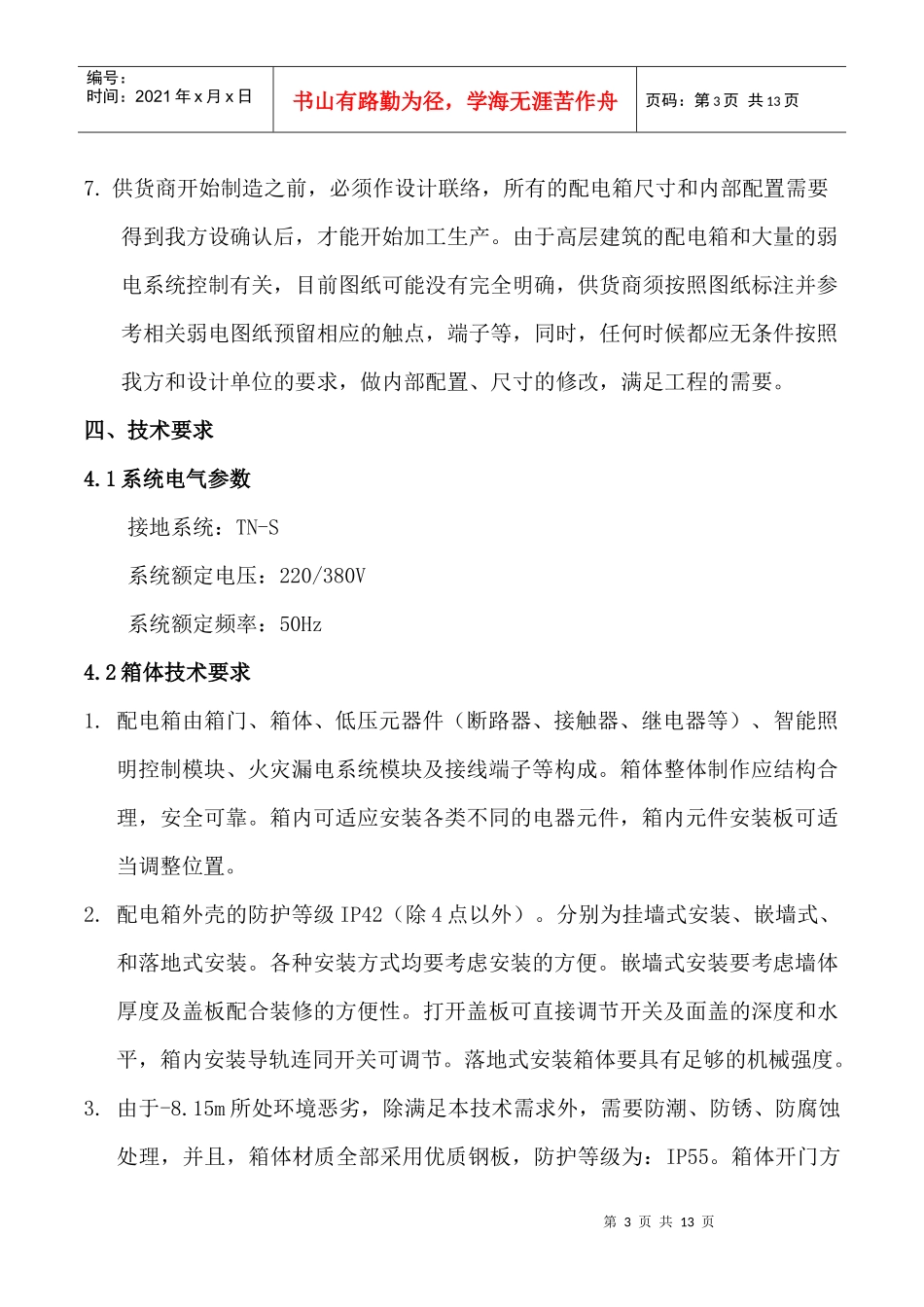

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页规范及技术要求一、规范、行业标准GB7251－《低压成套开关设备》。GB1284－《低压断路器》。GB2JB4011.1－《低压熔断器一般要求》GB4025－《低压电器基本标准》。JB4013.1－《控制电路电器和开关元件一般要求》GB998－《低压电器基本试验方法》。GB/T4942.2-《低压电器外壳防护等级》GB/T3047.1-《面板、架和柜的基本尺寸》GB/T2681-《电工成套装置中的导线颜色》GB/T2682-《电工成套装置中的指示灯和按钮的颜色》GB/T17626-《电磁兼容试验和测量技术》GB/T14048.11-《自动转换开关电器》GB2423.1-、GB2423.2-、GB2423.4-、《电工电子产品基本环境试验规程》GB7251.3-《低压成套开关设备和控制设备第三部分:对非专业人员可进入场地的低压成套开关设备和控制设备——配电板的特殊要求IEC60439-1-《开关及控制装置附件》第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页IEC60947-1-《低压开关设备和控制设备、多功能开关、自动转换开关电器》IEC60947-6-1《多功能设备—自动转换开关设备》二、设备需求表：详见图纸三、产品的基本要求1.所有器件必须全新、装配工艺成熟，使用性能优良，操作及维护保养方便。2.箱内电器元件均选用具有CCC认证的产品。其中塑壳断路器、微型断路器、漏电开关、接触器、热继电器等均选用正泰、上海人民、德力西的产品。选用的元器件必须是原厂生产的高品质产品，我方有权请权威部门和品牌生产商进行认定和检验。3.所有配电箱内塑壳断路器、微型断路器、漏电开关、接触器、热继电器等等主要元件必须选择相同的品牌，例如断路器和漏电开关不能选用不同的品牌。4.漏电报警系统相关的配电箱需要预留漏电报警系统的后补模块和元器件所要求的安装位置，其后补模块和元器件由弱电施工单位负责提供和安装。5.其他弱电系统控制有关的元器件，在图纸上有体现的内容，由配电箱供应商负责提供，并把相关的线路汇总到端子排，其他弱电系统负责从端子排接线。6.塑壳断路器、微型断路器、漏电开关（电磁式）、接触器、热继电器等等主要元件图纸上标注的厂家型号主要用来代表技术参数，确定具体品牌型号的时候，其性能、功能、档次不能低于图纸上标注的型号，同时满足使用的要求。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页7.供货商开始制造之前，必须作设计联络，所有的配电箱尺寸和内部配置需要得到我方设确认后，才能开始加工生产。由于高层建筑的配电箱和大量的弱电系统控制有关，目前图纸可能没有完全明确，供货商须按照图纸标注并参考相关弱电图纸预留相应的触点，端子等，同时，任何时候都应无条件按照我方和设计单位的要求，做内部配置、尺寸的修改，满足工程的需要。四、技术要求4.1系统电气参数接地系统：TN-S系统额定电压：220/380V系统额定频率：50Hz4.2箱体技术要求1.配电箱由箱门、箱体、低压元器件（断路器、接触器、继电器等）、智能照明控制模块、火灾漏电系统模块及接线端子等构成。箱体整体制作应结构合理，安全可靠。箱内可适应安装各类不同的电器元件，箱内元件安装板可适当调整位置。2.配电箱外壳的防护等级IP42（除4点以外）。分别为挂墙式安装、嵌墙式、和落地式安装。各种安装方式均要考虑安装的方便。嵌墙式安装要考虑墙体厚度及盖板配合装修的方便性。打开盖板可直接调节开关及面盖的深度和水平，箱内安装导轨连同开关可调节。落地式安装箱体要具有足够的机械强度。3.由于-8.15m所处环境恶劣，除满足本技术需求外，需要防潮、防锈、防腐蚀处理，并且，箱体材质全部采用优质钢板，防护等级为：IP55。箱体开门方第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页向，设计联络时定，开启角度≥135°。箱门设计为内铰链。箱门应带锁。箱体内外表面均要求采用静电喷涂。箱体颜色在设计联络时确定。4.挂墙式箱体应有上下均不设敲落孔。5.配电箱采用优质冷轧镀锌钢板折剪焊接而成。当配电箱长边小于1000mm...
