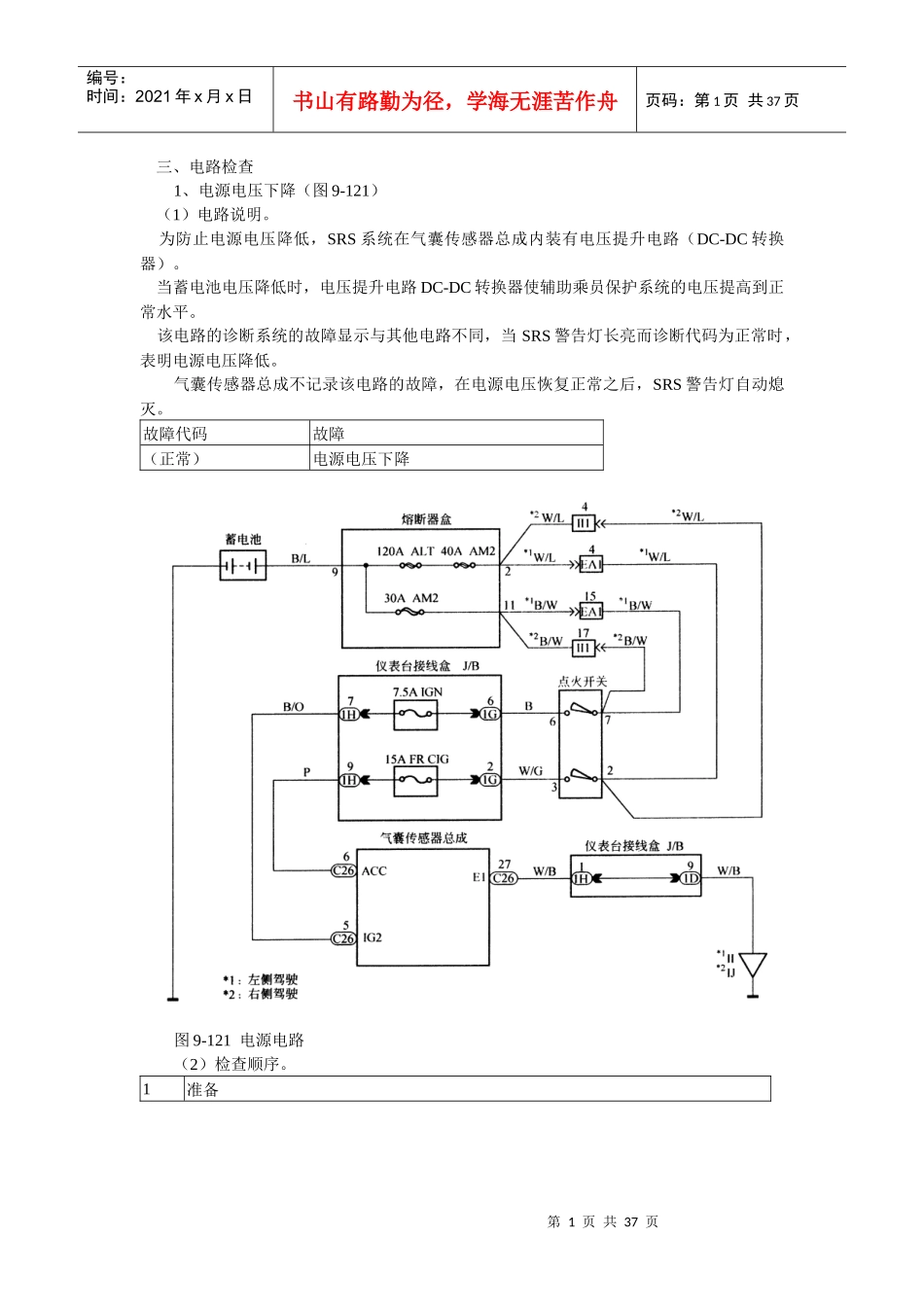

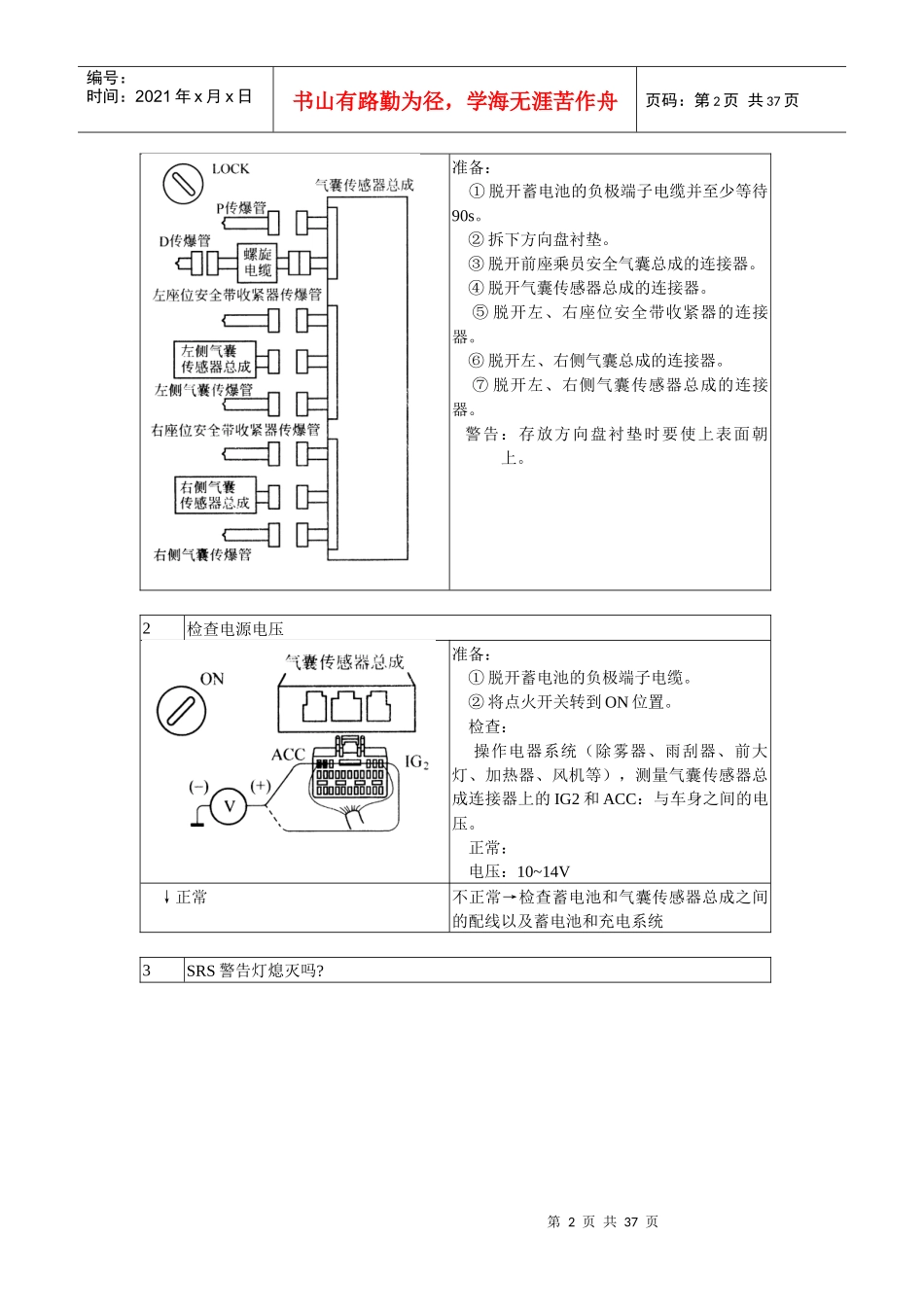

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页三、电路检查1、电源电压下降（图9-121）（1）电路说明。为防止电源电压降低，SRS系统在气囊传感器总成内装有电压提升电路（DC-DC转换器）。当蓄电池电压降低时，电压提升电路DC-DC转换器使辅助乘员保护系统的电压提高到正常水平。该电路的诊断系统的故障显示与其他电路不同，当SRS警告灯长亮而诊断代码为正常时，表明电源电压降低。气囊传感器总成不记录该电路的故障，在电源电压恢复正常之后，SRS警告灯自动熄灭。故障代码故障（正常）电源电压下降图9-121电源电路（2）检查顺序。1准备第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页准备：①脱开蓄电池的负极端子电缆并至少等待90s。②拆下方向盘衬垫。③脱开前座乘员安全气囊总成的连接器。④脱开气囊传感器总成的连接器。⑤脱开左、右座位安全带收紧器的连接器。⑥脱开左、右侧气囊总成的连接器。⑦脱开左、右侧气囊传感器总成的连接器。警告：存放方向盘衬垫时要使上表面朝上。2检查电源电压准备：①脱开蓄电池的负极端子电缆。②将点火开关转到ON位置。检查：操作电器系统（除雾器、雨刮器、前大灯、加热器、风机等），测量气囊传感器总成连接器上的IG2和ACC：与车身之间的电压。正常：电压：10~14V↓正常不正常→检查蓄电池和气囊传感器总成之间的配线以及蓄电池和充电系统3SRS警告灯熄灭吗?第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页准备：①将点火开关转到LOCK位置。②连接方向盘垫连接器。③连接前座乘员气囊总成连接器。④连接气囊传感器总成连接器。⑤连接侧气囊总成连接器。⑥连接座位安全带收紧器连接器。⑦连接侧气囊传感器总成连接器。⑧将点火开关转到ON位置。检查：操作电器系统（除雾器、雨刮器、前大灯、加热器、风机等），并检查SRS警告灯熄灭。↓是否→检查诊断时，如果输出故障代码，按故障代码进行故障排除。如输出正常代码，则更换气囊传感器总成根据以上的检查结果，可以认为故障元件现已正常。为了证实这一点，使用模拟法检查2、D传爆管电路短路（对地，图9-122）图9-122D传爆管电路（1）电路说明。1）传爆管电路是由气囊传感器总成、螺旋电缆和方向盘衬垫（传爆管）组成的。当满足安全气囊的张开条件时，该电路可使安全气囊张开。每一元件的功能见表1-1。当检测到传爆管电路对地短路时，就会记录故障代码11。故障代码代码检测状态故障部位11·D传爆管配线短路（对地）·D传爆管故障·方向盘衬垫（D传爆管）·螺旋电缆第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页·螺旋电缆故障·气囊传感器总成故障·气囊传感器总成·配线（2）检查顺序。1准备（见本节三·1））2检查D传爆管电路检查：对螺旋电缆和方向盘衬垫之间的连接器（在螺旋电缆一侧），测量D+和车身接地之间的电阻。正常：电阻：1MΩ以上↓正常不正常→转到步骤53检查气囊传感器总成准备：①将连接器连接到气囊传感器总成。②用一根维修配线将螺旋电缆与方向盘衬垫之间的连接器（在螺旋电缆一侧）的D+和D-连接。③将负极端子电缆连接到蓄电池，并至少等待2s。检查：①将点火开关转到ACC或ON，并至少等待20s。②清除储存于储存器中的故障代码。③将点火开关转到LOCK，并至少等待20s。④拆下螺旋电缆与方向盘衬垫之间的连接器（在螺旋电缆一侧）D+和D-上的维修配线。⑤将点火开关转到ACC或ON，并至少等待20s。⑥检查故障代码。正常：不输出故障代码11。提示：此时可能会输出其他代码，但它第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页们与本项检查无关。↓正常不正常→更换气囊传感器总成4检查D传爆管准备：①将点火开关转到LOCK。②脱开蓄电池的负极端子电缆，并至少等90s。③连接方向盘衬垫（传爆管）连接器。④将负极端子电缆连接到蓄电池，并至少等待2s。检查：①将点火开关转到ACC或ON，并至少等待20s。②清除储存在储存器中的故障...
