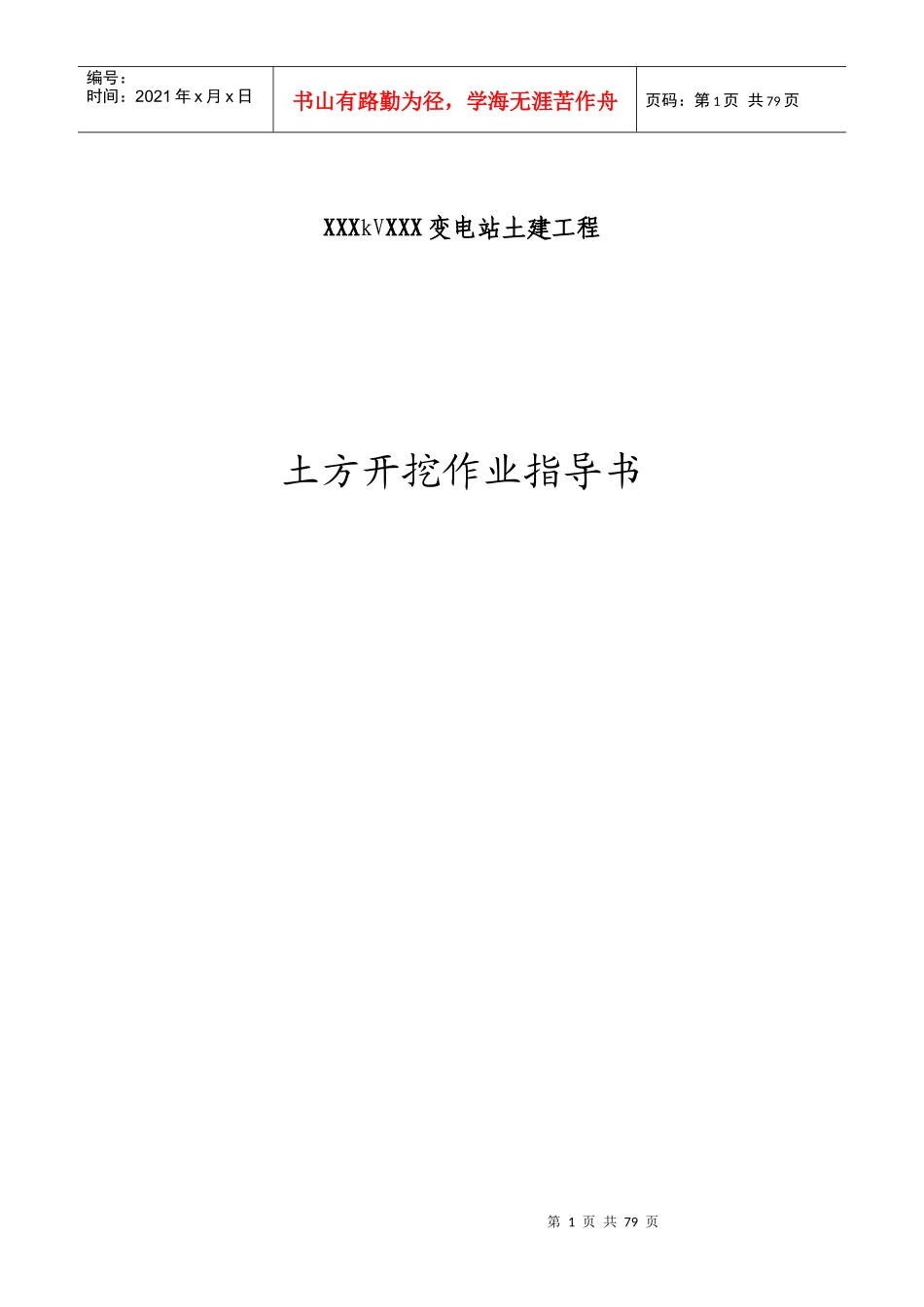

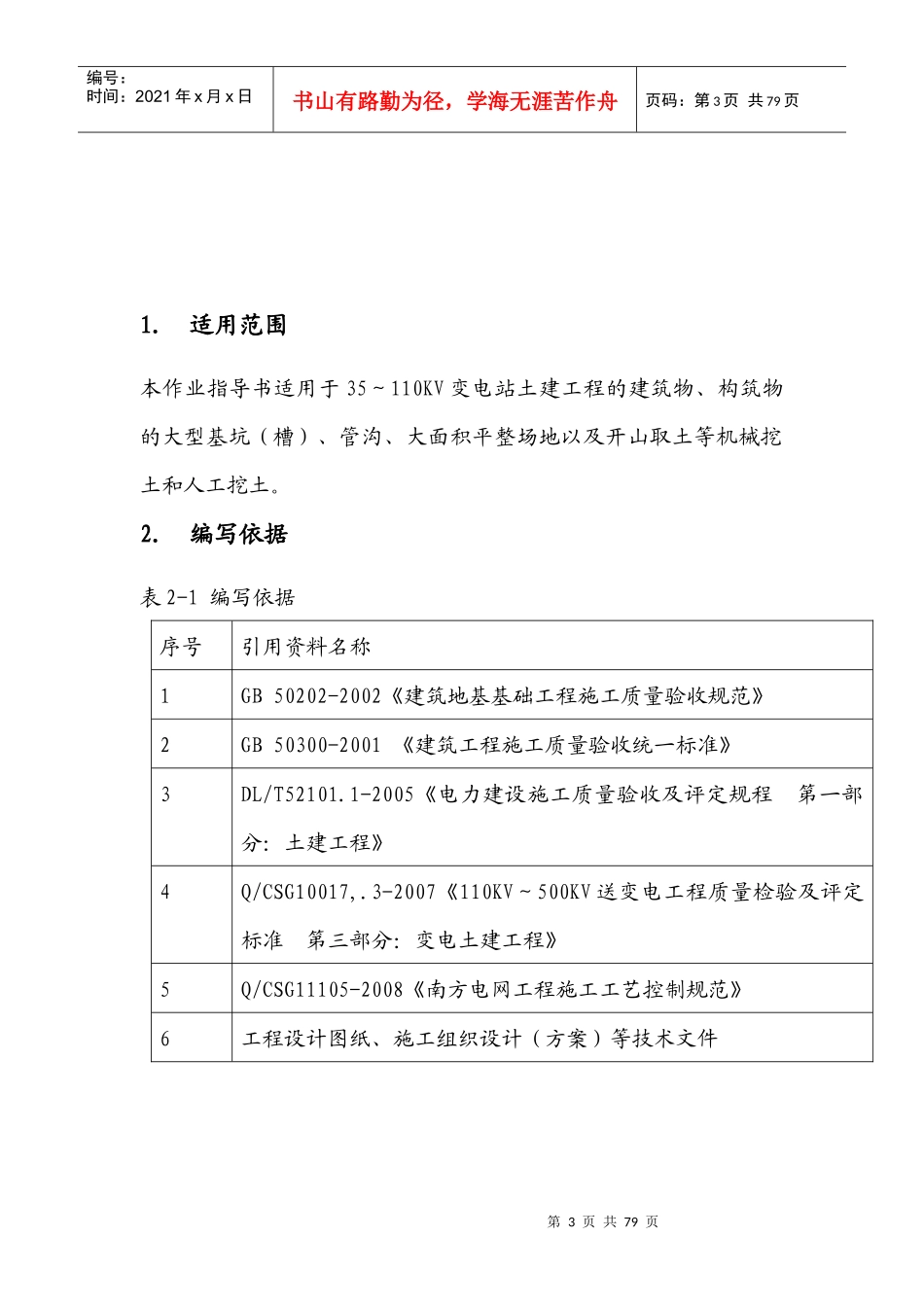

第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共79页XXXkVXXX变电站土建工程土方开挖作业指导书第2页共79页第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共79页目次1.适用范围32.编写依据33.作业流程44.施工程前安全风险辨析及控制措施55.作业准备66.作业方法77.质量控制措施及检验标准8第3页共79页第2页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共79页1.适用范围本作业指导书适用于35～110KV变电站土建工程的建筑物、构筑物的大型基坑（槽）、管沟、大面积平整场地以及开山取土等机械挖土和人工挖土。2.编写依据表2-1编写依据序号引用资料名称1GB50202-2002《建筑地基基础工程施工质量验收规范》2GB50300-2001《建筑工程施工质量验收统一标准》3DL/T52101.1-2005《电力建设施工质量验收及评定规程第一部分：土建工程》4Q/CSG10017,.3-2007《110KV～500KV送变电工程质量检验及评定标准第三部分：变电土建工程》5Q/CSG11105-2008《南方电网工程施工工艺控制规范》6工程设计图纸、施工组织设计（方案）等技术文件第4页共79页第3页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共79页3.作业流程作业（工序）流程图见图3-1.图3-1作业（工序）流程图第5页共79页第4页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共79页4.施工程前安全风险辨析及控制措施表4-1工程前安全风险辨析及控制措施表序号安全风险预控措施检查结果1机械伤害建立现场车辆运输、设备管理的有关制度。驾驶员持证上岗，并经常开展安全教育。车辆、设备进场必须验收，安全装置必须齐全，使用过程中定期维护、保养。现场设专人指挥、监护倒车。挖掘机运转范围内，严禁站人第6页共79页第5页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共79页2运输道路状况不良，交通标志不明明确车辆运输线路，进行硬化并定期维护，道路设立明确交通标志，所有车辆必须按规定线路行驶3物体打击车辆上土石方必须压实或覆盖，后挡板必须齐全、有效。及时清理边坡松散块状物4基坑临边坠落开挖形成的基坑应即使设置栏杆等维护起来，并设置警示标志5触电制定用电管理制度，使用三相五线制，实行三级用电保护，使用标准电源箱。多机作业用电须分闸，严禁一闸多机。加强水泵的保养和检查，实行三级用电保护，使用标准电源开关箱6边坡失稳按要求设置开挖坡度，严禁采用挖空地脚的操作方法，基坑内及时抽水。请您认真检查并签名确认，您的签名意味着将承担相应的安全责任制度。施工单位检查人：监理单位检查人：日期：日期：第7页共79页第6页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共79页注1：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“－”，未检查项目空白。注2：安全风险辨析及控制措施表在有新风险因素及控制措施时可增加补充。5.作业准备5.1人员准备表5-1人员配备表工序名称建议工作人数负责人数监护人数确定坡度1011确定开挖顺序211测量放线411土方开挖411清底1011注：作业人数根据具体工程量规模配备。5.2主要工器具及仪器仪表配置表5-2主要工器具及仪器仪表配置表序号名称规格/编号单位数量备注1铁（尖平两种）把102梯子副33铁镐把10第8页共79页第7页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共79页4撬棍个105手推车辆36小白线或20号铅丝个57钢卷尺以及坡度尺把38挖土机辆19自卸车辆210测量设备套2注：主要工器具及仪器仪表根据具体工程量规模配备。6.作业方法6.1坡度的确定6.1.1在天然湿度的土中，开挖基坑（槽）和管沟时，当挖土深度不超过下列数值的规定时，可不放坡，不加支撑。6.1.1.1密实、中密的砂土和碎石类土（充填物为黏性土），1.0m；6.1.1.2硬塑、可塑的粘质粉土及粉质粘土，1.25m；6.1.1.3硬塑、可塑的粘土和碎石类土（充填物为黏性土），1.5m；6.1.1.4坚硬的粘土，2.0m。6.1.2超过上述规定深度，在5m...
