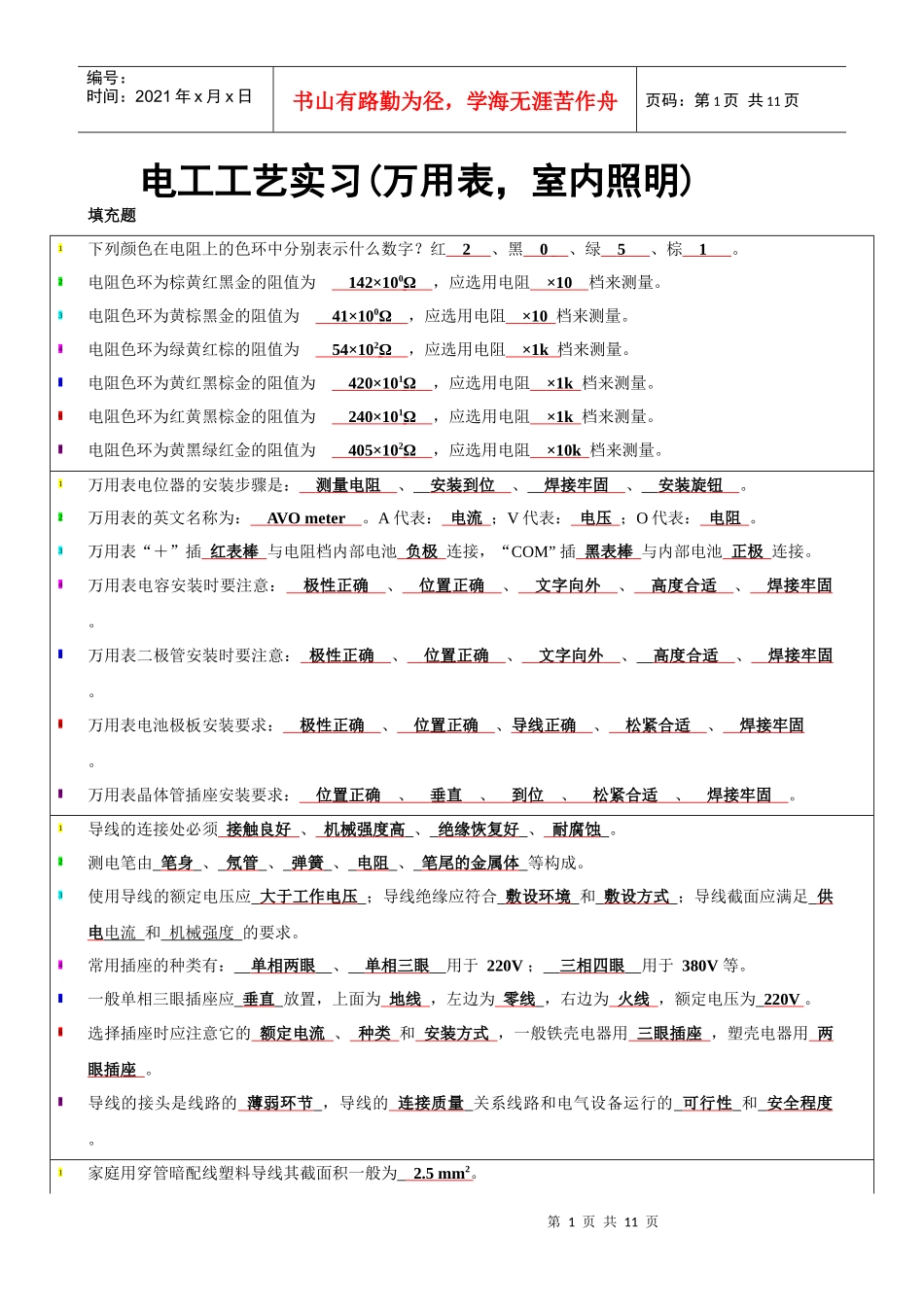

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页电工工艺实习(万用表，室内照明)填充题1下列颜色在电阻上的色环中分别表示什么数字？红2、黑0、绿5、棕1。2电阻色环为棕黄红黑金的阻值为142×100Ω，应选用电阻×10档来测量。3电阻色环为黄棕黑金的阻值为41×100Ω，应选用电阻×10档来测量。4电阻色环为绿黄红棕的阻值为54×102Ω，应选用电阻×1k档来测量。5电阻色环为黄红黑棕金的阻值为420×101Ω，应选用电阻×1k档来测量。6电阻色环为红黄黑棕金的阻值为240×101Ω，应选用电阻×1k档来测量。7电阻色环为黄黑绿红金的阻值为405×102Ω，应选用电阻×10k档来测量。1万用表电位器的安装步骤是：测量电阻、安装到位、焊接牢固、安装旋钮。2万用表的英文名称为：AVOmeter。A代表：电流；V代表：电压；O代表：电阻。3万用表“＋”插红表棒与电阻档内部电池负极连接，“COM”插黑表棒与内部电池正极连接。4万用表电容安装时要注意：极性正确、位置正确、文字向外、高度合适、焊接牢固。5万用表二极管安装时要注意：极性正确、位置正确、文字向外、高度合适、焊接牢固。6万用表电池极板安装要求：极性正确、位置正确、导线正确、松紧合适、焊接牢固。7万用表晶体管插座安装要求：位置正确、垂直、到位、松紧合适、焊接牢固。1导线的连接处必须接触良好、机械强度高、绝缘恢复好、耐腐蚀。2测电笔由笔身、氖管、弹簧、电阻、笔尾的金属体等构成。3使用导线的额定电压应大于工作电压；导线绝缘应符合敷设环境和敷设方式；导线截面应满足供电电流和机械强度的要求。4常用插座的种类有：单相两眼、单相三眼用于220V；三相四眼用于380V等。5一般单相三眼插座应垂直放置，上面为地线，左边为零线，右边为火线，额定电压为220V。6选择插座时应注意它的额定电流、种类和安装方式，一般铁壳电器用三眼插座，塑壳电器用两眼插座。7导线的接头是线路的薄弱环节，导线的连接质量关系线路和电气设备运行的可行性和安全程度。1家庭用穿管暗配线塑料导线其截面积一般为2.5mm2。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2单相电度表由一个电阻抗很小的电流线圈及一个电阻抗很大的电压线圈构成。3螺口灯座接线时，灯芯应接火线，螺口接零线。4二次回路接线应：长短合适、横平竖直、美观整齐、绑扎紧固。5单股线芯的导线与针孔式接线桩连接时如果线芯较细，应把线芯折成双根，再插入针孔。6多股线芯的导线与针孔式接线桩连接时应先把多股细铜丝绞紧，再插入针孔，孔外不能有铜丝外露。7线头与螺钉平压式接线桩连接时导线弯圈应按顺时针方向，绝缘层与垫片的距离应小于约1mm。1使用剥线钳要注意选择齿口的大小要与所剥导线的直径相一致，注意不能损伤线芯。2熔断器时应根据实际电路需要选择合适的动作电流，不能任意用细铜丝代替。3测电笔测量范围是：50-500V。4信号灯、按钮等没有方向、极性的元器件安装时应尽可能将其型号规格等文字放在易于读取的位置。5居家供电系统中，开关应接在火线上。6电位器的作用是：测电阻前对各档进行调零。7“CCC”是中国国家强制性产品认证的认证标志，目前市场上的电器产品均应有此标志。1常用导线有单股线芯和多股线芯两种，分别用于固定敷设和可动敷设。2万用表分为：数字式、指针式两种。3导线两端的标号管横放时应：横放时从左向右读数，竖放时应从下向上读数。4电阻插放时要注意读数应：横放时从左向右读数，竖放时应从下向上读数5控制回路标号范围应在1－399，电流回路应在400－599。6把绝缘导线穿在管内的配线方式称为线管配线，它分为明配及暗配两种。选择导线，一般考虑三个因素：长期工作允许电流，机械强度和线路电压降在允许范围内。室内线路配线可分为明敷和暗敷两种。单相电能表是用于测量单相交流电用户电量，及测量电能的仪表。电气照明按发光的方法分，有热辐射放电（如白炽灯）、气体放电（如日光灯）两类电能表可分为单相电能表和三相电能表。电能表电流线圈的线径粗，阻抗小，电压线圈线径细，阻抗大。简答题1日光灯镇流器的作用是什么？答：在灯丝...
