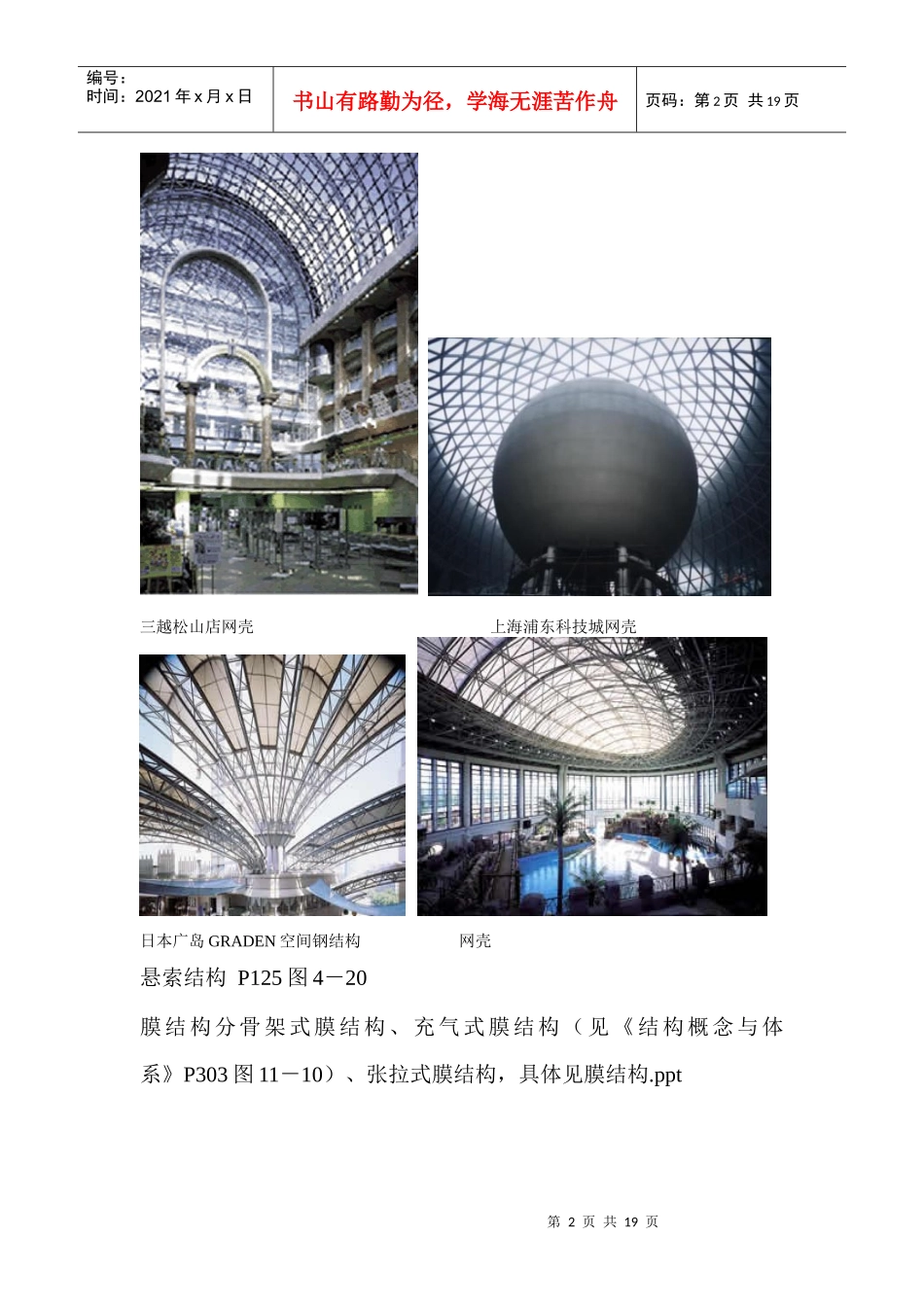

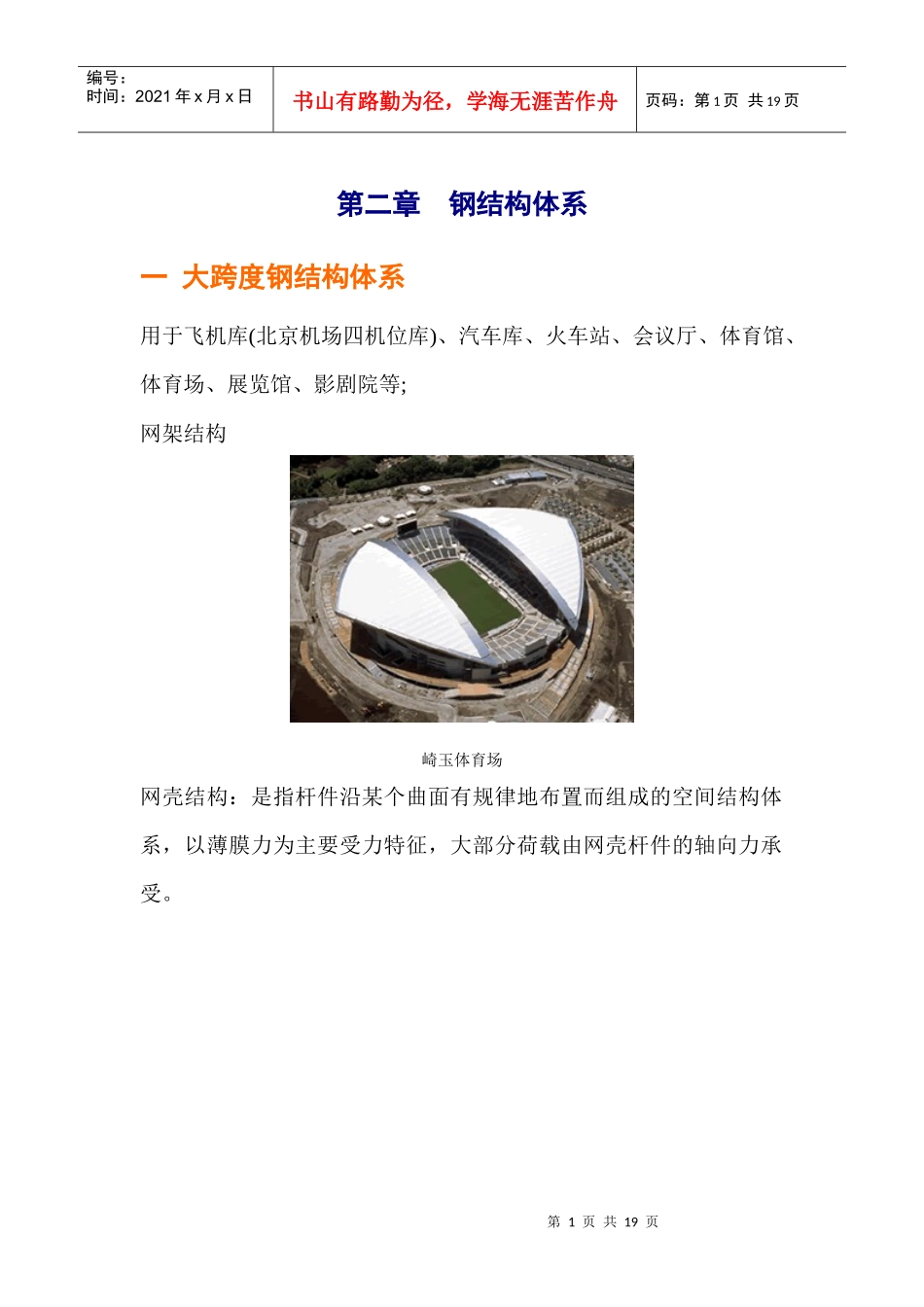

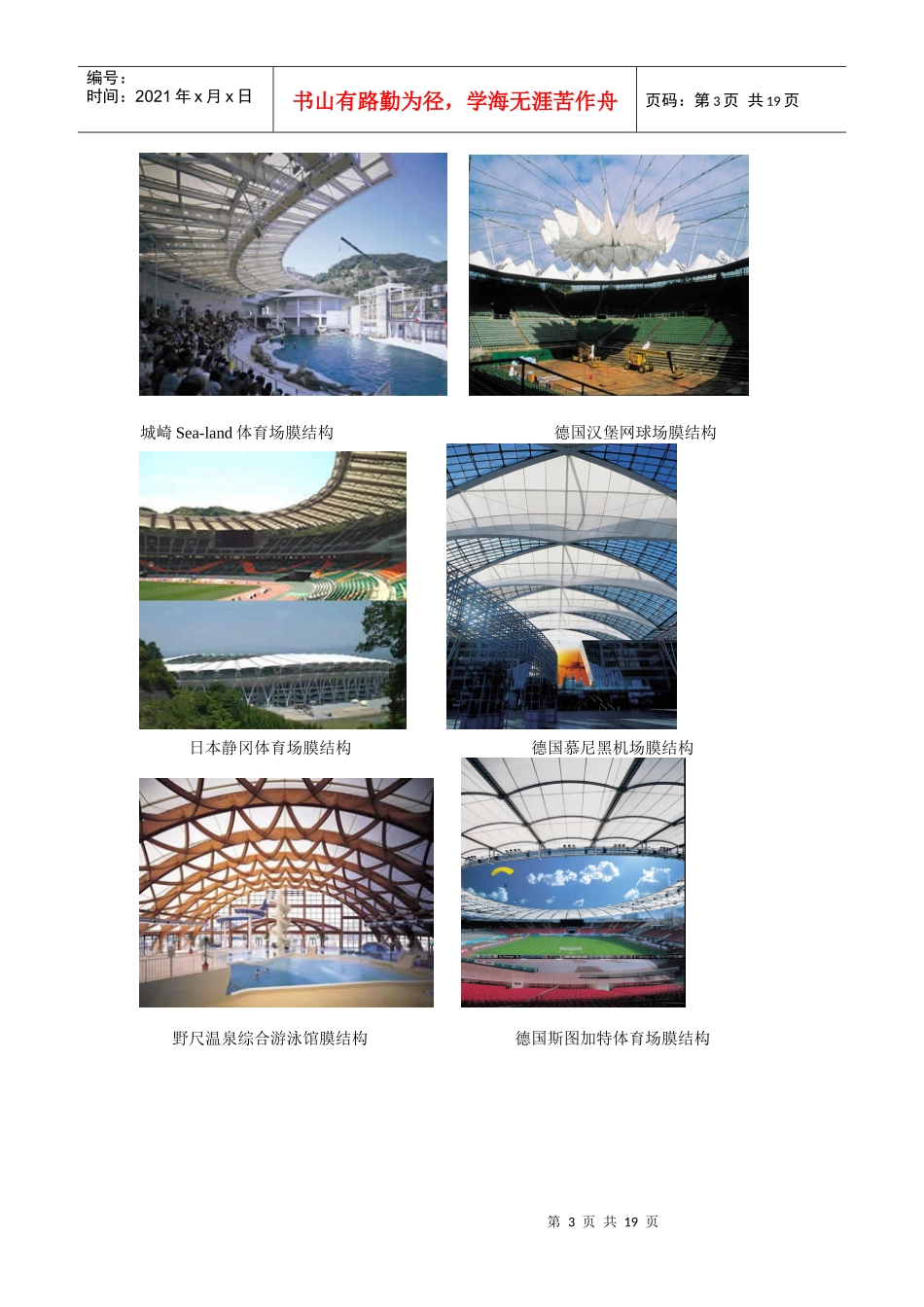

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页第二章钢结构体系一大跨度钢结构体系用于飞机库(北京机场四机位库)、汽车库、火车站、会议厅、体育馆、体育场、展览馆、影剧院等;网架结构崎玉体育场网壳结构：是指杆件沿某个曲面有规律地布置而组成的空间结构体系，以薄膜力为主要受力特征，大部分荷载由网壳杆件的轴向力承受。第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页三越松山店网壳上海浦东科技城网壳日本广岛GRADEN空间钢结构网壳悬索结构P125图4－20膜结构分骨架式膜结构、充气式膜结构（见《结构概念与体系》P303图11－10）、张拉式膜结构，具体见膜结构.ppt第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页城崎Sea-land体育场膜结构德国汉堡网球场膜结构日本静冈体育场膜结构德国慕尼黑机场膜结构野尺温泉综合游泳馆膜结构德国斯图加特体育场膜结构第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页迪拜酒店膜结构加拿大温哥华BC体育馆充气膜结构美国新泽西州动物园膜结构美国依阿华州综合体育馆充气膜结构泰国国际机场膜结构泰国曼谷酒店膜结构新加坡机场膜结构第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页拱式结构见《结构概念与体系》P287图11－5深圳彩虹大桥清华大学综合体育馆拱壳预应力钢结构张拉整体结构张拉整体雕塑二高层钢结构体系金茂大厦第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页建筑高度：420.5米建筑楼层：88层建成日期：1997年10月封顶，1999年8月对外营业建筑所在地：上海浦东设计单位：美国SOM结构形式：钢骨砼核心筒、12道箱型转换柱。技术特点：国内第一高度超高层建筑，设计新颖，具有中国塔式造形，高宽比达9:1,管桩深85米，主楼底厚4米。业主：中国对外贸易中心钢结构量：18500吨合作单位：新日铁、上海机械施工公司业主评价：优良的品质、迅速的交货期、满意的现场服务，制作精度高，保证顺利安装达3天/层。外伸桁架精度高。焊接水平、高强度螺栓连接精度之高，穿孔率达100%。获奖情况：上海市金刚杯奖世界广场建筑高度：172.1米建筑楼层：38层建成日期：1996年8月建筑所在地：上海浦东设计单位：马丁-黄国际结构设计有限公司、蓝登-威尔森设计所结构形式：钢框架-钢支撑技术特点：全钢结构业主：上海明泰房地产开发有限公司钢结构量：11000吨合作单位：新日铁获奖情况：上海市金刚杯奖信息枢纽大厦建筑高度：278米建筑楼层：43层建成日期：在建建筑所在地：上海浦东设计单位：日建设计株式会社结构形式：钢-钢骨砼混合结构技术特点：钢骨砼双核心筒中联巨型桁架，下悬钢管球体Φ28米业主：上海邮电公司钢结构量：9050吨合作单位：上海建工集团远洋大厦第7页共19页第6页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共19页建筑高度：200.8米建筑楼层：51层建成日期：1997年11月封顶建筑所在地：中国大连设计单位：大连市建筑设计研究院，冶金部建筑研究总院结构形式：钢骨砼核心筒外钢框架，6层以下为钢筋砼。技术特点：由国内自行设计、制造、安装，国产材料的全国产化大厦。业主：大连远洋大厦酒店有限公司钢结构量：4947吨合作单位：中建八局业主评价：材料选用成功，制作、安装工期短，制作精度高，用钢量仅为79.5吨/平方米，钢结构从投料到安装封顶仅6个月。获奖情况：钢结构制作、安装获大连市优质工程。21世纪大厦建筑高度：183.73米建筑楼层：51层建成日期：在建建筑所在地：中国上海设计单位：马丁-黄国际结构设计有限公司结构形式：砼核心筒，巨型框架柱、梁、大斜撑结构。技术特点：设计新颖，大劈面透光层现代化建筑。业主：熊谷组香港建设公司，21世纪房地产有限公司钢结构量：6900吨合作单位：新日铁新锦江宾馆建筑高度：146.5米建筑楼层：46层建成日期：1986年3月建筑所在地：中国上海设计单...
