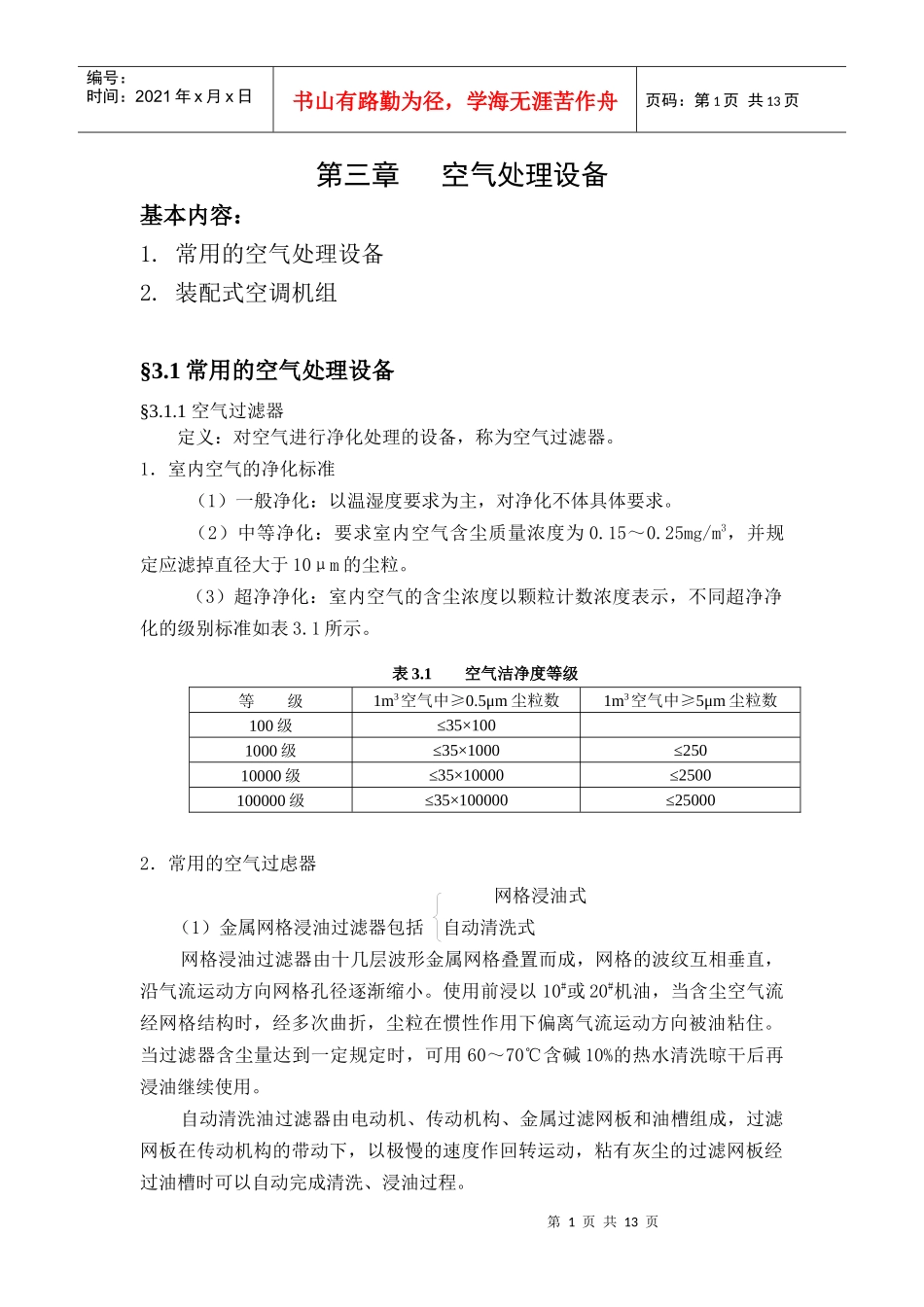

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页第三章空气处理设备基本内容：1.常用的空气处理设备2.装配式空调机组§3.1常用的空气处理设备§3.1.1空气过滤器定义：对空气进行净化处理的设备，称为空气过滤器。1．室内空气的净化标准（1）一般净化：以温湿度要求为主，对净化不体具体要求。（2）中等净化：要求室内空气含尘质量浓度为0.15～0.25mg/m3，并规定应滤掉直径大于10μm的尘粒。（3）超净净化：室内空气的含尘浓度以颗粒计数浓度表示，不同超净净化的级别标准如表3.1所示。表3.1空气洁净度等级等级1m3空气中≥0.5μm尘粒数1m3空气中≥5μm尘粒数100级≤35×1001000级≤35×1000≤25010000级≤35×10000≤2500100000级≤35×100000≤250002．常用的空气过虑器网格浸油式（1）金属网格浸油过滤器包括自动清洗式网格浸油过滤器由十几层波形金属网格叠置而成，网格的波纹互相垂直，沿气流运动方向网格孔径逐渐缩小。使用前浸以10#或20#机油，当含尘空气流经网格结构时，经多次曲折，尘粒在惯性作用下偏离气流运动方向被油粘住。当过滤器含尘量达到一定规定时，可用60～70℃含碱10%的热水清洗晾干后再浸油继续使用。自动清洗油过滤器由电动机、传动机构、金属过滤网板和油槽组成，过滤网板在传动机构的带动下，以极慢的速度作回转运动，粘有灰尘的过滤网板经过油槽时可以自动完成清洗、浸油过程。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页金属网格浸油过滤器因其滤尘效率低、空气带油雾、价格较高等缺点，现已不多用。网格式（2）干式纤维过滤器包括袋式干式纤维过滤器的滤料有玻璃纤维，合成纤维，石棉纤维以及由这些滤料制成的滤纸或滤布等。网格式过滤器的结构与金属网格浸油过滤器相似，但滤料不是金属网而是纤维滤料。袋式过滤器由金属框架和纤维滤袋组成。干式纤维过滤器是依靠纤维的滤筛作用以及尘粒运动的惯性作用、扩散作用和静电作用来滤尘净化空气的。与干式纤维过滤器滤尘机理相似的过滤器还有泡沫塑料过滤器无纺布过滤器（3）静电过滤器：在高压直流电场中，使空气电离，并使空气中的尘粒荷电，在电场的作用下，带电的尘粒将向与其电荷相反的电极移动，利用静电集尘的方法，净化空气。静电过滤器滤尘效率高，空气阻力小，但需要高压直流电，价格较贵，一般用于回收贵重金属以及有超净净化要求的特殊空调场合。3．空气过滤器的分类：（1）粗效过滤器：用于过滤粒径为10～100μm的灰尘，一般采用中、粗孔泡沫塑料过滤器、无纺布过滤器以及金属网格浸油过滤器。（2）中效过滤器，用于过滤粒径为1～10μm的灰尘，一般采用玻璃纤维过滤器以及滤料纤维直径约10μm的无纺布过滤器和中、细孔泡沫塑料过滤器。袋式第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页（3）高效（亚高效）过滤器，用于过滤粒径＜1μm的灰尘，通常采用超细玻璃纤维、超细石棉纤维以及滤料纤维直径小于1μm的滤纸多次折叠组成的过滤器。4．空气过滤器的安装位置粗效过滤器应安装在空气处理机组的新风口之后，或新、回风混合段之后空气预热器之前，以防预热器表面积尘降低传热效果。中效过滤器应设置在送风机出口的正压段上，以免经过中效过滤器的洁净第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页空气被渗入到空气处理机组内的未被处理的空气所污染。高效过滤器应设置在洁净室的送风口处，以保证经过三级过滤的洁净空气不被再次污染。·注意：中效过滤器之前必须设置粗效过滤器；高效过滤器之前必须设置粗效过滤器和中效过滤器。§3.1.2空气加热器对空气进行加热处理的设备，称为空气加热器。工程中常用的空气加热器有两种：1．表面式空气加热器：表面式空气加热器以热水或蒸汽为热媒，通常由上、下联箱以及传热管组成，常见的有两种类型：光管式：传热管为光管肋片管式：传热管上带有肋片，以增强空气一侧的传热2．电加热器：电加热器是通过电阻丝发热来加热空气的，常见的有两种类型：裸线...
