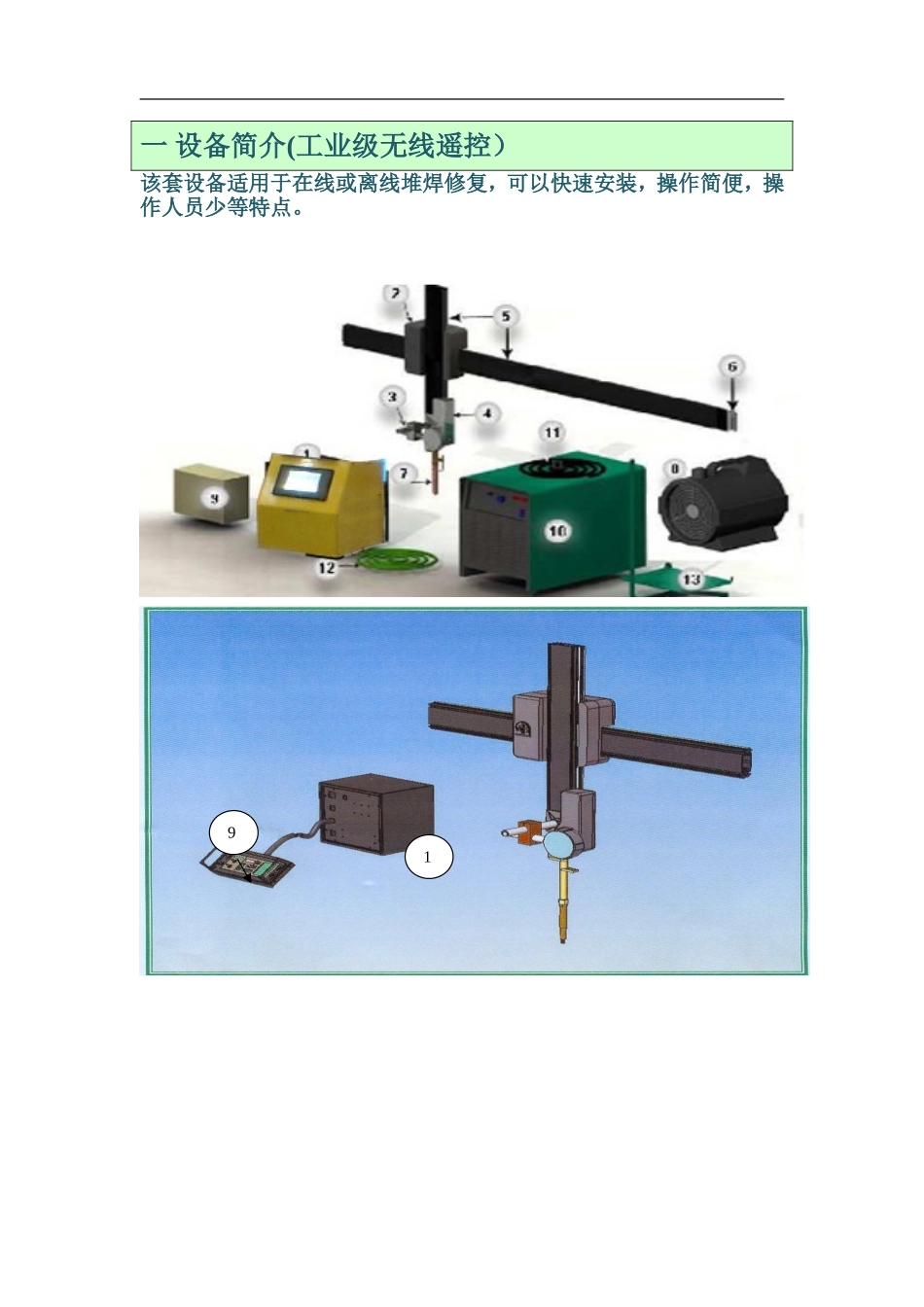

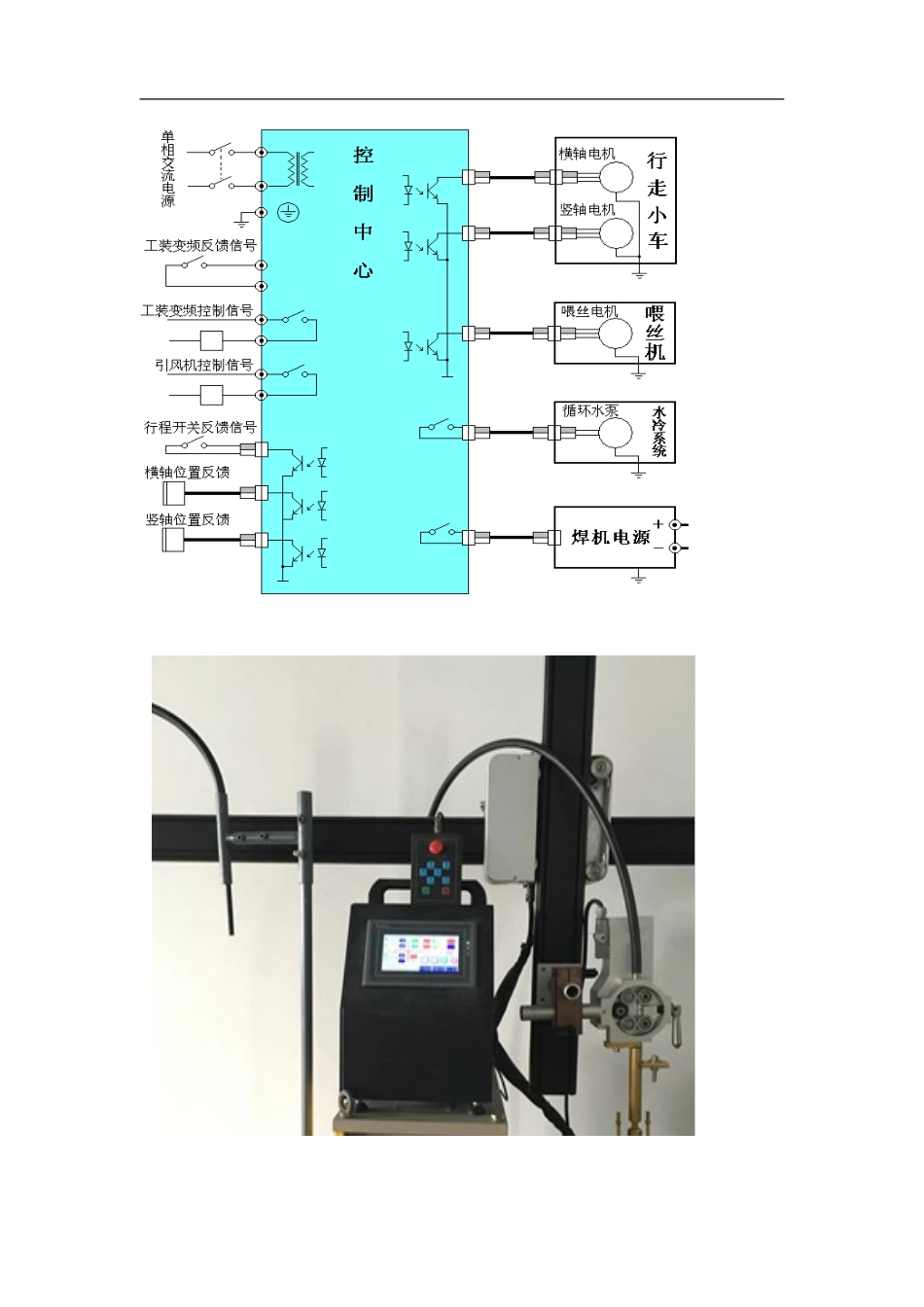

在线堆焊设备技术方案北京时代勤和科技有限公司在线堆焊设备INSITU-WELDING一设备简介(工业级无线遥控）该套设备适用于在线或离线堆焊修复，可以快速安装，操作简便，操作人员少等特点。19序号Description名称PartNo零部件号数量QTY一、在线堆焊设备部分1控制箱TX-100ConcastControlBox1台2双轴移动小车FD23-200ZXX-YD2carriage1台3横梁2MWD120LI2MX-axisbeam1根4横梁1MWD120LI1MY-axisbeam1根5送丝机支持托架FD23-201Insulatingblock1只6绝缘支架FD23-202Flangeandsupporttube1只7送丝机FD23-203Wire-feedunit1台8焊枪连杆FD23-204Gunadaptor1只9水冷直、弯焊枪FD23-205Weldinggun各1把10冷却水箱220VFD23-206+Watercooler220V1台水冷管10mFD23-20710mWatercoolerHoseAssy2根11无线遥控FD23-208SinglePendant1台12控制线4条FD23-20948VTripIEMotorCabie1套旋转接地FD23-2101000A1只控制箱电源线5mFD23-211PowerCable5m1条13送丝轮2.8FD23-2132.8mmire-eedGearSetConsumables1套14导电嘴2.8FD23-214Tip.RB61Consumables30只二、焊接电源部分1焊接电源堆焊电源选配2焊接电缆90平方焊接电缆、12米1根焊接电缆90平方焊接电缆、8米1根三、自动碳弧气刨机部分1自动气刨枪体13mm双驱总成1套2黄铜枪头13mm气刨枪头1套3紫铜导电体1个易损件四、辊压机磨辊设备传动电机部分1变频器2.2KW可以用控制箱TX1控制1台2磨辊设备传动电机RV110-60客户安需求定1台1TX-100ConcastControlBox控制箱12FD23-200ZXX-YD2carriage双轴移动小车13WD120LI1.5MX-axisbeam横梁1.5M14WD120LI0.8MY-axisbeam横梁0.8M15FD23-201Insulatingblock送丝机支持托架16FD23-202Flangeandsupporttube绝缘支架17FD23-203Wire-feedunit送丝机18FD23-204Gunadaptor焊枪连杆19FD23-205Weldinggun水冷直、弯焊枪各110FD23-206Watercooler220V冷却水箱220V1FD23-20710mWatercoolerHoseAssy水冷管10m211FD23-208SinglePendant无线遥控112FD23-20948VTripIEMotorCabie控制线4条1套FD23-2101000A旋转接地1FD23-211PowerCable5m控制箱电源线5m113FD23-2132.8mmire-eedGearSetConsumables送丝轮各2套14FD23-2142.8mmTip-RB61Consumables导电嘴30个16焊接电源堆焊电源选配自动碳弧气刨机（直径13mm-16mm碳棒）一、操作界面介绍堆焊、气刨功能，下面对各个画面做简单介绍，以方便操作人员使用：1.开机画面图12.堆焊画面开机画面如图1所示：点击中文进入进入中文界面，点击英文进入英文画面，下面只对中文画面做介绍，点击中文进入，进入如下画面：图2图2画面为堆焊监控画面，黄色数字原件为数据显示区，画面上部区功能：设置堆焊时小车步进速度；小车的步进长度（每次接收到步进信号做1次步进）；两个红色开关为点动交替开关（每按1次状态变化1次），用于选择是否开启X轴或y轴做步进动作，红色关闭，绿色开启；开关按钮右边带文字的两个切换按钮，用于切换X轴和y轴步进时的步进方向，向左或向右，向上或向下。画面下部功能：焊接层数，黄色用于显示，右边蓝色用于设置堆焊层数，默认为零，不计数，一直堆焊直到焊完整个零件（如设置了堆焊数值，记录到等于设置值时，机器自动停止焊接）；下面的送丝速度，用于显示和设置堆焊时的送丝速度；蓝色方框里面步进定长切换按钮的作用：堆焊模式为常规用法，每焊1圈小车按步进长度设置值步进1次，新增加的定长功能，用于预设长度焊直缝，定长按钮按下，启动焊接后，机器会按步进长度设置数据和方向焊接，焊接完成自动停止；堆焊气刨转换开关，用于切换堆焊送丝和气刨送碳棒的数据，堆焊时设置为红色。右边的启停按钮和手操器上面的急停按钮功能相同，用于停止机器；位置清零按钮长按，画面上十字轴显示条会回到中心位置。右下角焊接启动和停止按钮用于焊接时的启停。3.气刨画面图3图3画面为气刨监控画面，黄色数字原件为数据显示区，画面上部区功能：设置气刨时小车步进速度；小车的步进长度（每次接收到步进信号做1次步进）；两个红色开关为点动交替开关（每按1次状态变化1次），用于选择是否开启X轴或y轴做步进动作，红色关闭，绿色开启；开关按钮右边带文字的两个切换按钮，用于切换X轴和y轴步...
