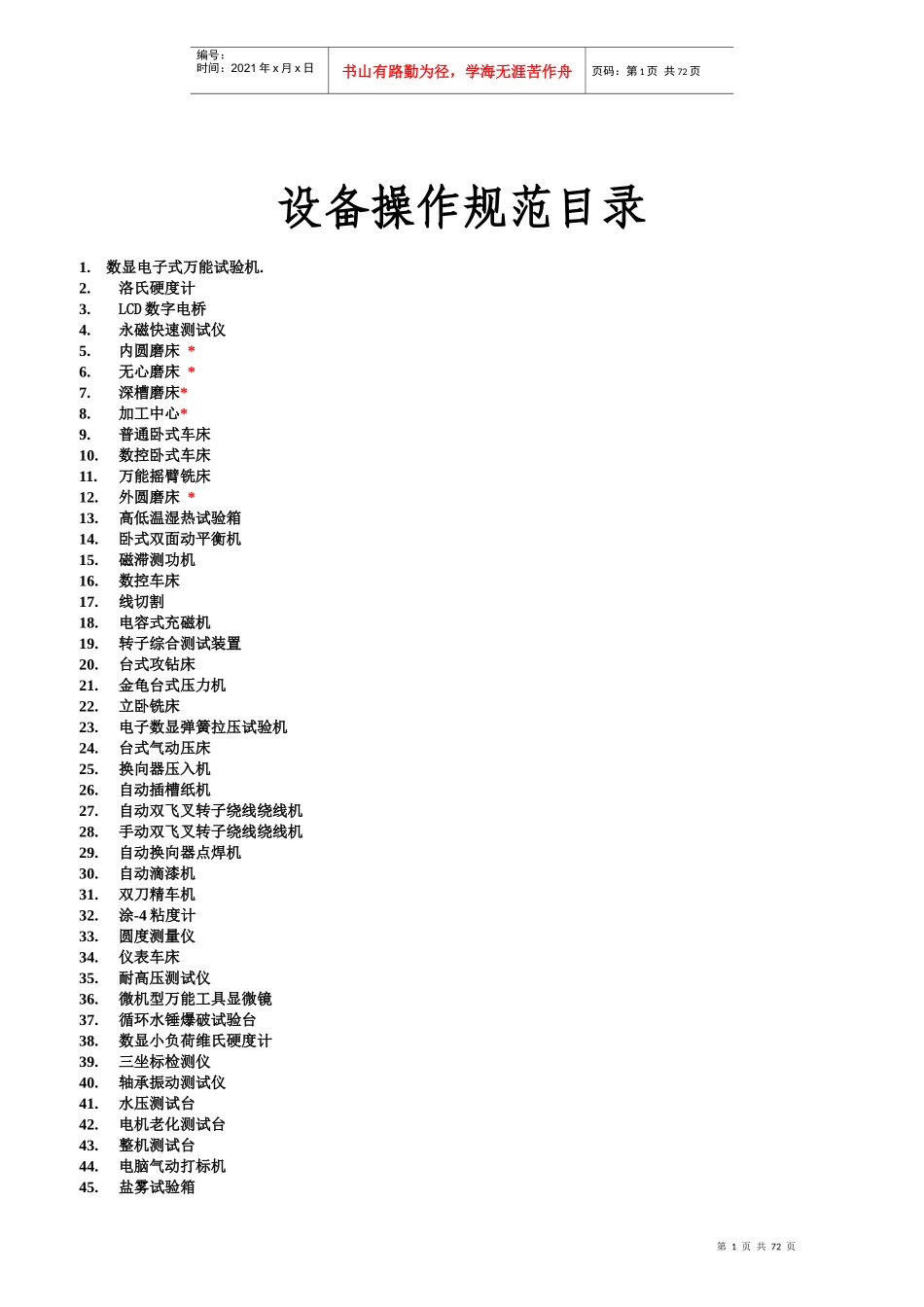

第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页设备操作规范目录1.数显电子式万能试验机.2.洛氏硬度计3.LCD数字电桥4.永磁快速测试仪5.内圆磨床*6.无心磨床*7.深槽磨床*8.加工中心*9.普通卧式车床10.数控卧式车床11.万能摇臂铣床12.外圆磨床*13.高低温湿热试验箱14.卧式双面动平衡机15.磁滞测功机16.数控车床17.线切割18.电容式充磁机19.转子综合测试装置20.台式攻钻床21.金龟台式压力机22.立卧铣床23.电子数显弹簧拉压试验机24.台式气动压床25.换向器压入机26.自动插槽纸机27.自动双飞叉转子绕线绕线机28.手动双飞叉转子绕线绕线机29.自动换向器点焊机30.自动滴漆机31.双刀精车机32.涂-4粘度计33.圆度测量仪34.仪表车床35.耐高压测试仪36.微机型万能工具显微镜37.循环水锤爆破试验台38.数显小负荷维氏硬度计39.三坐标检测仪40.轴承振动测试仪41.水压测试台42.电机老化测试台43.整机测试台44.电脑气动打标机45.盐雾试验箱第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页XX制造有限公司设备安全操作规范编号：XX/Q-WNSY001NO.20130808-001设备名称：数显电子式万能试验机规格型号：WDS-20第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页操作内容一、设备主要用途1、本机适用于对金属，非金属材料进行拉伸、压缩及弯曲等力学性能测试。二、安全操作流程l、开机后机器先进行上电自检。数显框显示“D370POST”，如自检通过将显示当前时间，机器处于待命状态，此时按任意键可进行下一步操作。2、设置好合适的试验方式，负荷量程，行程范围和位移选择。3、装上试样，按横梁移动键或转动位置微调旋钮，使试样处于初始状态。如使用引伸计则先装上引伸计，在分别对负荷和位移值清零。4、按启动键开始进行试验，按停止键可随时停止试验，按暂停/继续键可暂停或继续试验。三、工作过程中的注意事项l、当使用引伸计时时，在试样经过屈服点后要卸下引伸计时。先暂停试验，卸下引伸计；按位移选择键，从引伸计行变切换到横梁位移，机器自动将两种位移衔接上。2、试验过程中，如移动横梁到达设定的行程范围，横梁停止上升，2秒后自动回复到位移零点。如试样断裂，横梁自动停止移动，数显框显示负荷的峰值和断裂时的位移。3、禁止加工过程中变速，更不能用棉丝擦拭工件、也不能清扫机床；四、技术参数WES-5WDS-10WDS-20负荷显示瞬时值峰值最大试验力51020测量范围0.1-50.2-100.4-20准确度1级位移显示设定值自动返回位移示值精度左右1.0%手动位移微调每转一周上下0.05mm；每格1速度显示瞬时速度，设定速度试验速度范围0.1-380有效试验过程600拉伸夹具试样范围圆试样6-8扁试样0-8x40上下压力板尺寸100弯曲试验支点间最大距离200两立柱间距400电源AC220800WXX制造有限公司设备安全操作规范编号：XX/Q-YDJ001NO.20130808-002第4页共72页第3页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共72页设备名称：洛氏硬度计规格型号：HR-150A操作内容一、安全操作原理1洛氏硬度试验，是将金刚石圆锥压头或钢球压头分两个步骤压入试样表面，经规定保持时间后，卸除主试用力，测量在初试验力下的残余压痕深度。根据h值及常数N和S（见表）用式计算洛氏硬度：洛氏硬度=N-h/s符号名称单位F0初试验力牛顿F1主试验力牛顿F总试验力牛顿S给定标尺的单位毫米N给定标尺的硬度h卸除试验力后，在初试验力下压痕残留的深度毫米HRA洛氏硬度=100-h/0.002HRCHRB洛氏硬度=130-h/0.002二、安全试验步骤1、将丝杆顶面及工作台的上下端面擦干净，将工作台置于丝杆安装孔。应根据工件的大小选用适当的工作台。2、将试件支承面擦干净，放置于工作台上，旋转手轮使工作台缓慢上升，并顶起压头，中途不允许停顿或倒转，直到短指针顺时针旋转三圈垂直上指（允许左右相差5个刻度，若超过5个刻度，此点应作废，重新试验。）3、旋转指示器外壳，使长指针与C、B之间长刻线对齐。4、按照加荷标牌的加力方向，向硬度计机身前面方向缓慢（4秒左右）拉动加荷手柄至左侧极限...
